Pokyny na inštaláciu ozubenej spojky

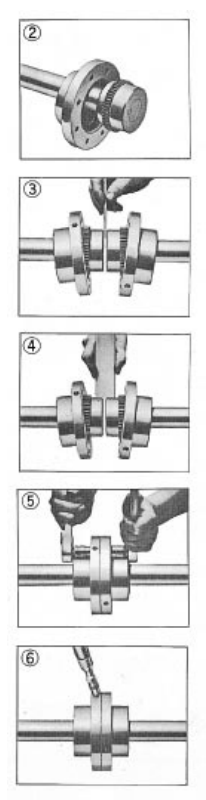

1. Namontujte prírubové objímky, tesnenia a náboje

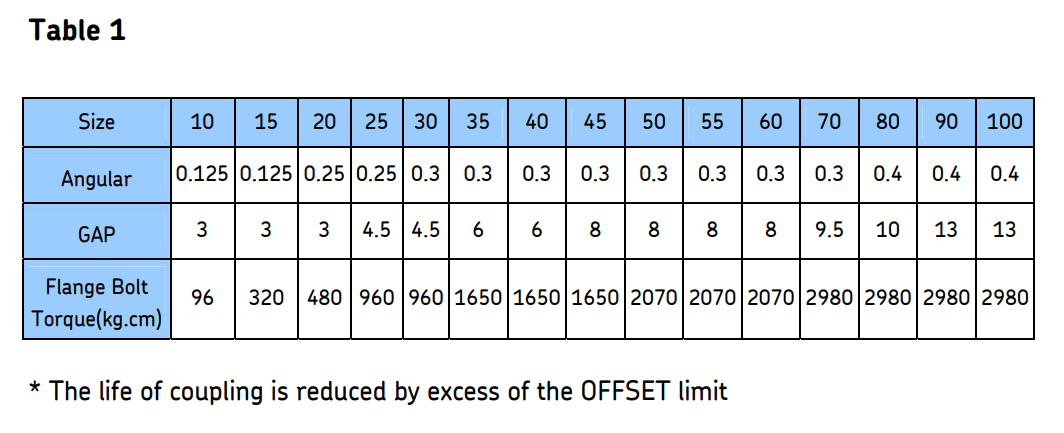

Vyčistite všetky časti. Namažte korunkové zuby a O-krúžok. Nasaďte O-krúžok na hriadele. Umiestnite prírubové objímky s tesniacimi krúžkami na hriadele a namontujte náboje na príslušné hriadele. Utesnite drážky, aby ste zabránili úniku. Vložte nastavovacie skrutky a utiahnite. Umiestnite zariadenie do približnej roviny s medzerou náboja, ako je uvedené v tabuľke 1.

2. Gap & Angular Alignment

Použite dištančnú tyč, ktorá sa rovná hrúbke medzery špecifikovanej v tabuľke 1. Vložte tyč do rovnakej hĺbky v 90° intervaloch a zmerajte vôľu medzi tyčou a čelom náboja pomocou tykadiel.

3. Offsetové zarovnanie

Zarovnajte hriadeľ s rovnou tyčou, kontrolujte každých 90°, podľa tabuľky 1. Skontrolujte pomocou tykadiel. Pomocou úchylkomeru sa uistite, že neprekročíte limit posunu.

4. Zostavte spojku

Vložte tesnenie medzi príruby a utiahnite skrutky, pričom otvor pre mazanie umiestnite do uhla 90°. Utiahnite upevňovacie prvky na krútiaci moment uvedený v tabuľke 1.

5. Veľká veľkosť (nad veľkosť 70)

Nainštalujte spojka ako je uvedené vyššie. Odstráňte všetky mazacie zátky a vložte odporúčané mazivo do spojky, kým nadbytočné množstvo nepreteká cez otvorený mazací otvor, potom zasunúť. Naplňte mazivo, kým nepretečie cez otvorený protiľahlý otvor.
