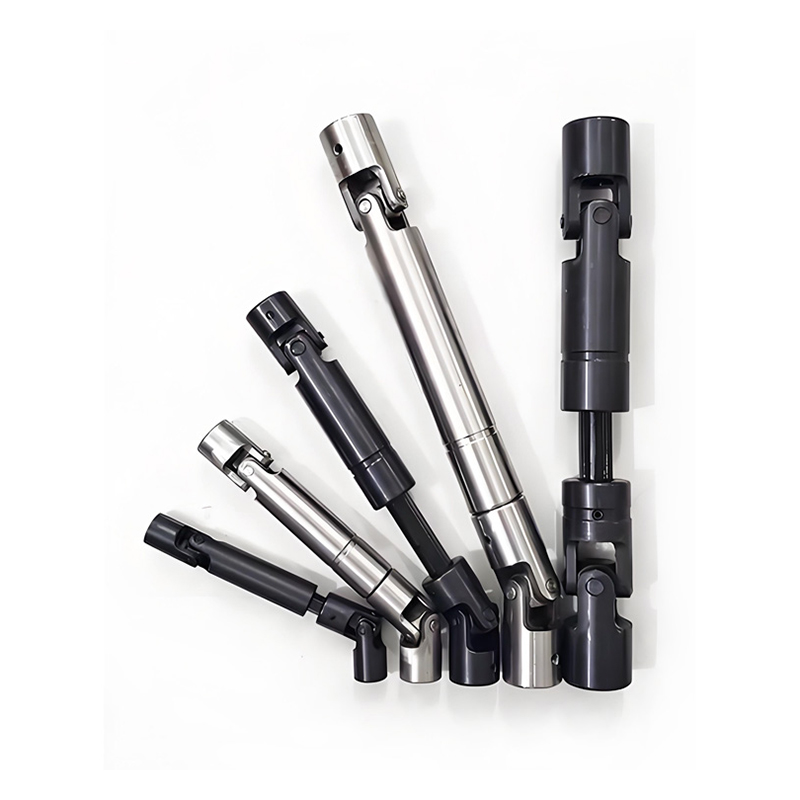

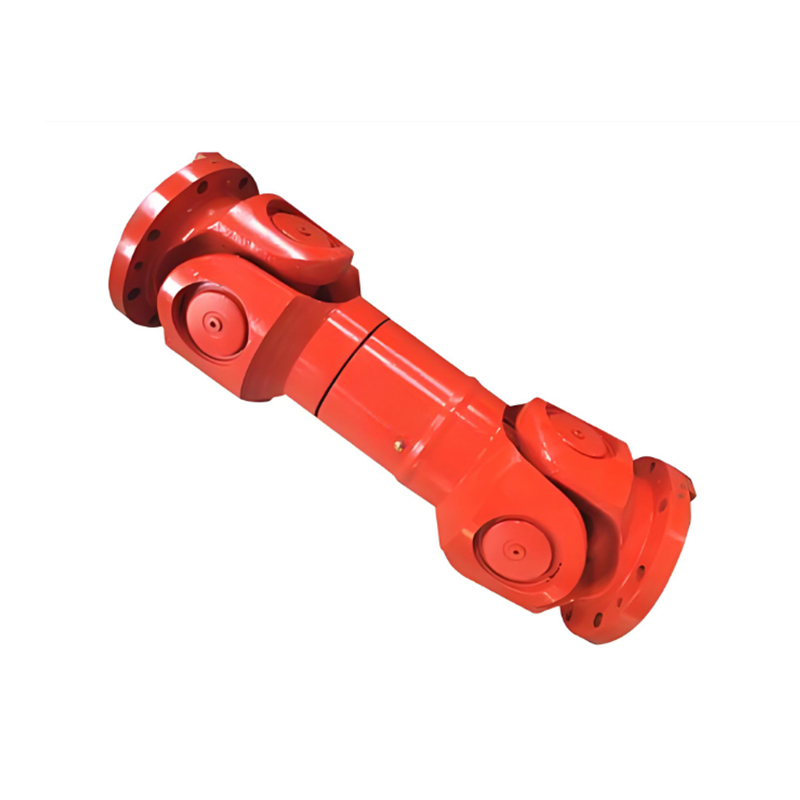

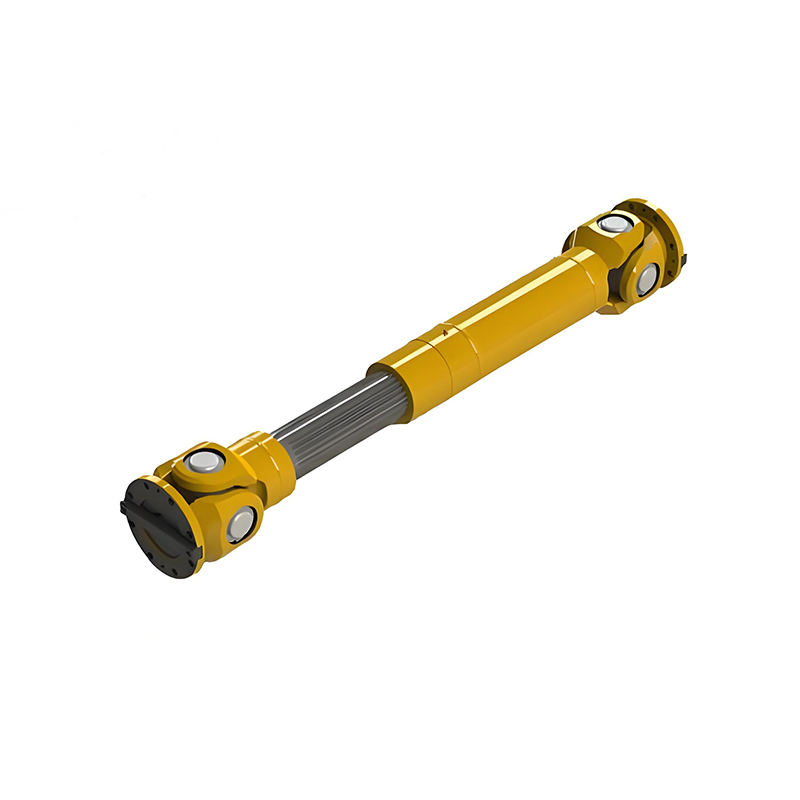

Ako určiť kardanový hriadeľ, ktorý nezlyhá v prevádzke

Hromadné obstarávanie je úspešné, keď RFQ popisuje skutočnú povinnosť, nielen celkovú dĺžku. Pre kardanové hnacie hriadele , najbežnejšou medzerou pri zdroji je chýbajúci pracovný uhol, špičkový krútiaci moment a profil rázu – tri položky, ktoré priamo určujú veľkosť U-kĺbu, výber rúrky a mieru únavy. Ako praktické pravidlo sa uistite, že váš výkres alebo údajový list to výslovne uvádza trvalý krútiaci moment, špičkový (rázový) krútiaci moment, maximálny spojitý uhol a maximálny prerušovaný uhol .

• Uveďte uhol v U-kĺbe počas normálnej prevádzky a pri najhoršom prípade kĺbového spojenia (napr. pokles zavesenia, koniec zdvihu stroja).
• Definujte, či je krútiaci moment plynulý (ventilátor/čerpadlo) alebo pulzujúci (drvič, piestové zariadenie); pulzácia poháňa životnosť ložísk a namáhanie jarma.
• V prípade potreby zahrňte reverznú frekvenciu (cykly dopredu/dozadu); reverzácia urýchľuje trenie a opotrebenie drážky.
• Špecifikujte zdroj nesprávneho zarovnania: pevný posun vs. pohyblivý posun; pohyblivý posun vyžaduje lepšie vyváženie a robustnejšiu konštrukciu sklzu.

V našom pracovnom postupe výroby považujeme „neznáme clo“ za rizikový faktor. Keď kupujúci poskytnú obálku s plným zaťažením / uhlom, môžeme vybrať sériu U-kĺbu a trubice, ktoré sú zamerané únavová životnosť, nielen statická pevnosť , čo podstatne znižuje záručnú dobu v rámci celého vozového parku.

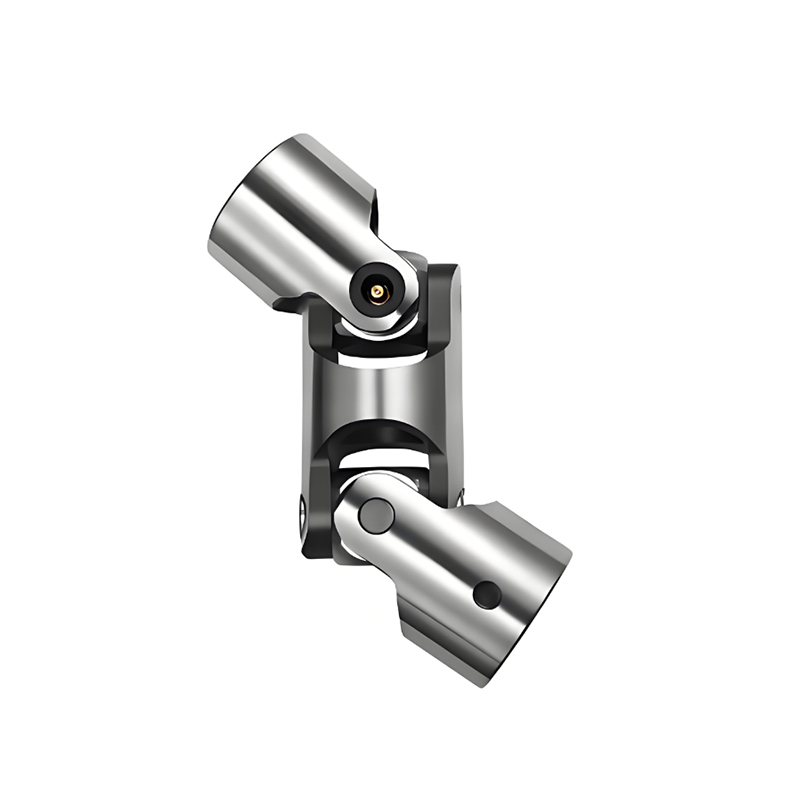

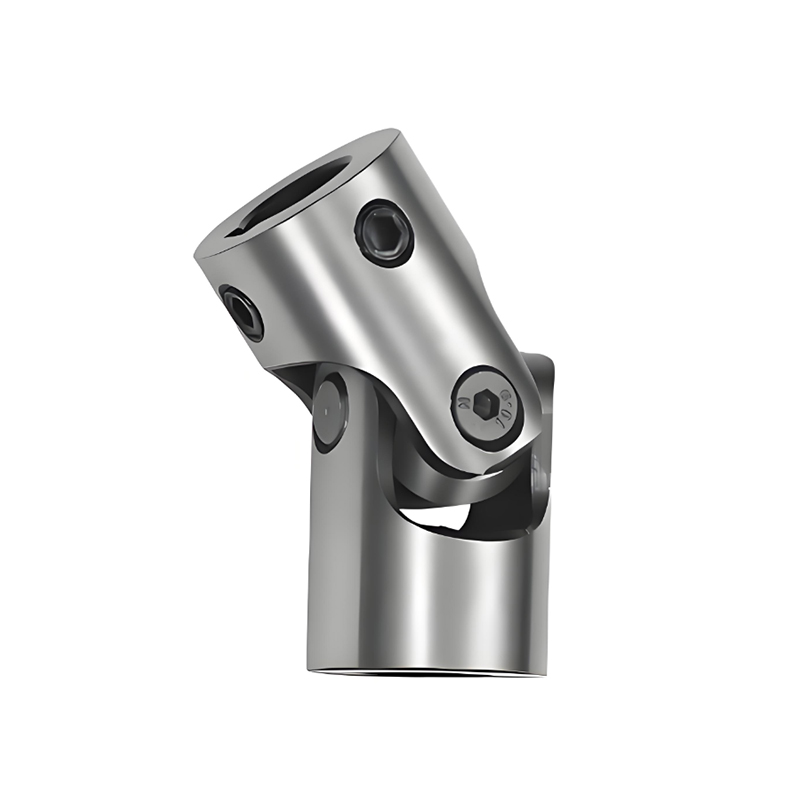

Prevádzkové uhly univerzálneho kĺbu a skryté náklady na „trochu väčší uhol“

Kardanové hriadele tolerujú nesúosovosť, ale životnosť ložísk U-kĺbu rýchlo klesá so zvyšujúcim sa pracovným uhlom, pretože ložiskové valčeky zaznamenávajú vyššiu osciláciu a kontaktné napätie. Aj keď kĺb prežije, vysoké uhly zosilňujú kolísanie rýchlosti a vibrácie. Ak sa rozhodujete medzi malou zmenou obalu a spustením pod väčším uhlom, výmena obalu často vyhráva ekonomicky nad životným cyklom zariadenia.

Praktické tipy na správu uhlov pre špecifikácie obstarávania

• Použite rovnaké a opačné pracovné uhly na dvoch kĺboch (ak je to možné), aby ste znížili vibrácie a sekundárne zaťaženie.
• Vyhnite sa nepretržitému behu v blízkosti maximálneho uhla; rezervovať vysokú artikuláciu pre občasné udalosti (napr. nárazy, prechodné polohy stroja).
• Ak sa nedá vyhnúť vysokému uhlu, zvážte modernizáciu konštrukcie (väčší rad kĺbov, silnejšie strmene, vylepšená stratégia mazania alebo alternatívna architektúra spoja).

Z pohľadu hromadného kupujúceho nie je najlepší KPI „maximálny uhol na papieri“, ale stabilná prevádzka vo vašom skutočnom pracovnom uhle s kontrolovanými vibráciami . Preto odporúčame kupujúcim, aby poskytli geometriu inštalácie včas – často môžeme optimalizovať sériu spojov a rúrky, aby sme znížili celkové náklady na vykládku.

Tepelné spracovanie a metalurgia: Čo by sa kupujúci mali pýtať okrem „vysokej pevnosti“

Mnohé poruchy hnacieho hriadeľa sú spôsobené skôr únavou ako preťažením. To znamená, že kvalita metalurgie a tepelného spracovania je dôležitá rovnako ako nominálne rozmery. Namiesto toho, aby kupujúci požadovali iba „pevnejší materiál“, získajú lepšie výsledky požiadaním o vlastnosti, ktoré riadia únavu a opotrebovanie: profil tvrdosti, húževnatosť jadra a stav povrchu na kritických rozhraniach (sedadlá ložísk, drážkované zuby, zaoblenie strmeňa).

Overovacie položky vysokej hodnoty pre zmluvy o hromadnom nákupe

• Požiadavky na tvrdosť sediel ložiskových pohárov a drážkovaných povrchov, aby odolali brinelovaniu a odieraniu.
• Očakávaná húževnatosť pre jarmá a kardanové hriadele pri rázovom zaťažení (znižuje riziko krehkých zlomenín).
• Mikroštruktúra alebo dokumentácia riadenia procesu (sledovateľnosť šarže tepelného spracovania) pre konzistentné správanie medzi jednotlivými šaržami.
• Kontroly stavu povrchu (dekarbonizácia, brúsne popáleniny, ostré hrany) v únavových horúcich miestach.

Pretože Rokang kombinuje tepelné spracovanie, meranie a fyzikálnu/chemickú kontrolu v jednom systéme, môžeme podporiť veľkoobjemových nákupcov sledovateľnosť a opakovateľnosť čo znižuje variabilitu medzi regiónmi a koncovými používateľmi – dôležitá výhoda pri odosielaní do celého sveta.

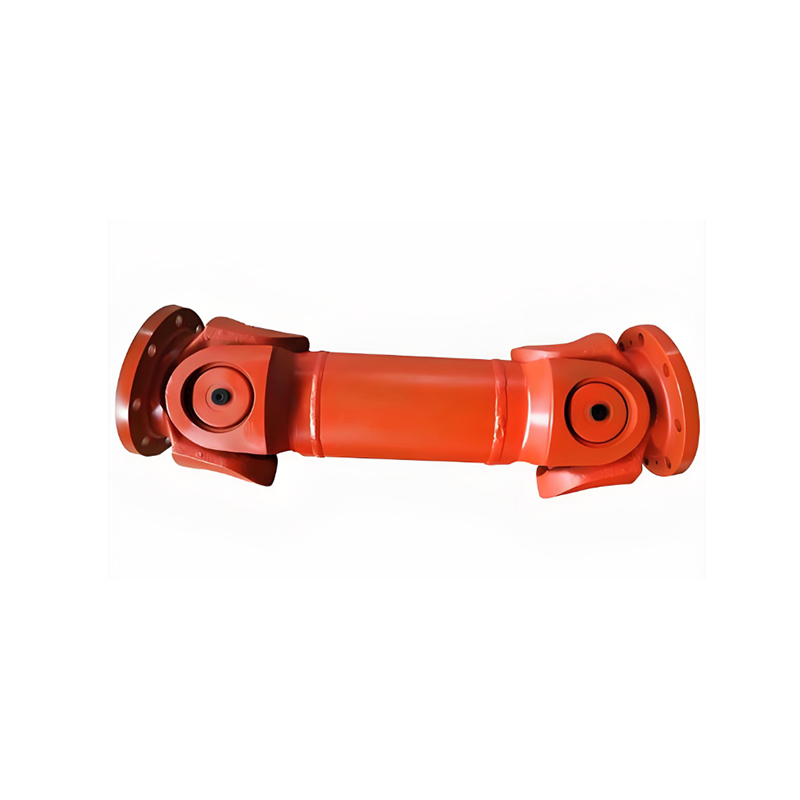

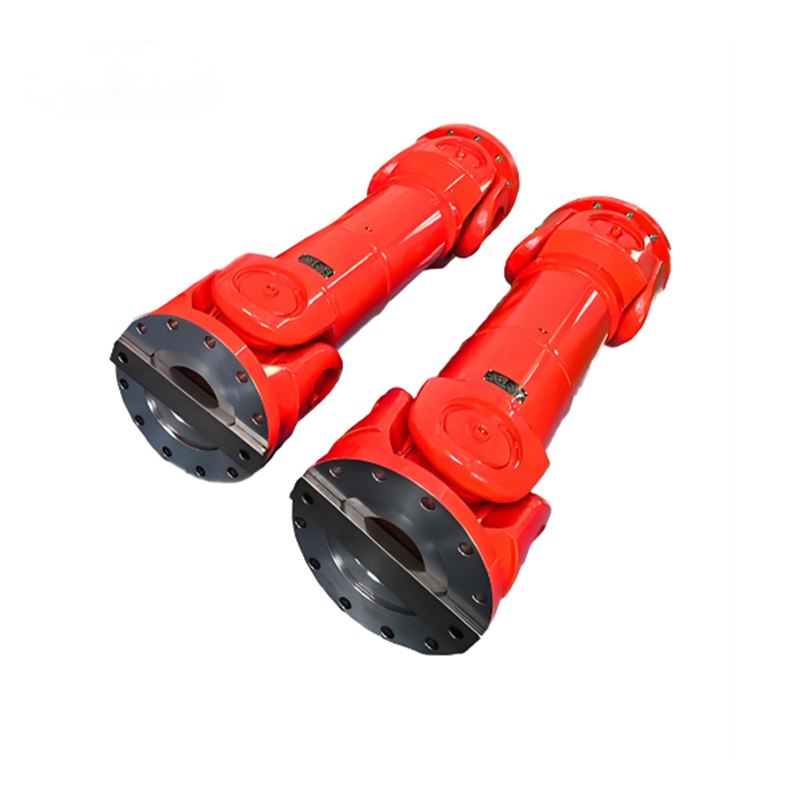

Kvalita zvárania na hriadeľových rúrach: Kontrola skreslenia a únavových horúcich miest

Zváranie rúrky na strmeň je štrukturálny a únavový proces kritický. Skreslenie môže zvýšiť hádzanie; slabé prechody prstov sa môžu stať iniciátormi únavy; nedostatočná penetrácia môže znížiť kapacitu krútiaceho momentu. Pri veľkoobjemových nákupoch je konštruktívne definovať akceptáciu zvárania spôsobom, ktorý je merateľný a v súlade s prevádzkovým zaťažením.

Užitočné akceptačné koncepty pre kupujúcich (bez prílišného predpisovania procesu)

• Vyžadovať kontroly hádzania po zváraní v definovaných referenčných bodoch, aby sa zabezpečila dosiahnuteľná rovnováha.
• Definujte nedeštruktívne plány odberu vzoriek pre vysokorizikové pracovné cykly (šok, cúvanie, vysoká rýchlosť).
• Špecifikujte očakávania ochrany proti korózii okolo zóny zvaru (v drsnom prostredí je dôležitá kontinuita povlaku).

V našich zariadeniach je zváranie integrované s presným obrábaním a dynamickým testovaním, čo uľahčuje udržiavanie skreslenia pod kontrolou a overovanie výsledkov vo veľkom meradle. Výhoda obstarávania je jednoduchá: menej prepracovania, menej problémov s vibráciami a predvídateľnejšia životnosť poľa .

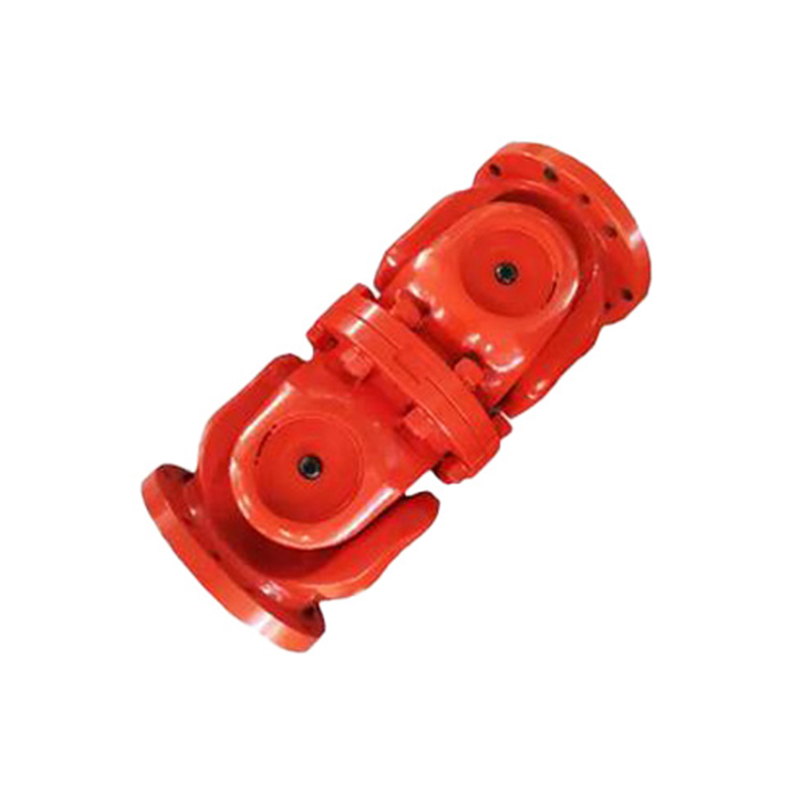

Výber pripojovacích rozhraní: príruba, strmeň alebo vlastné konce pre rýchlejší servis v teréne

Konštrukcia koncových spojov ovplyvňuje viac ako len montáž – určuje prevádzkovú rýchlosť, zameniteľnosť a spoľahlivosť prenosu krútiaceho momentu bez rušenia. Hromadní odberatelia často znižujú prevádzkovú zložitosť štandardizáciou rozhraní naprieč viacerými variantmi strojov, potom spravujú dĺžku a veľkosť rúry ako konfiguračné premenné.

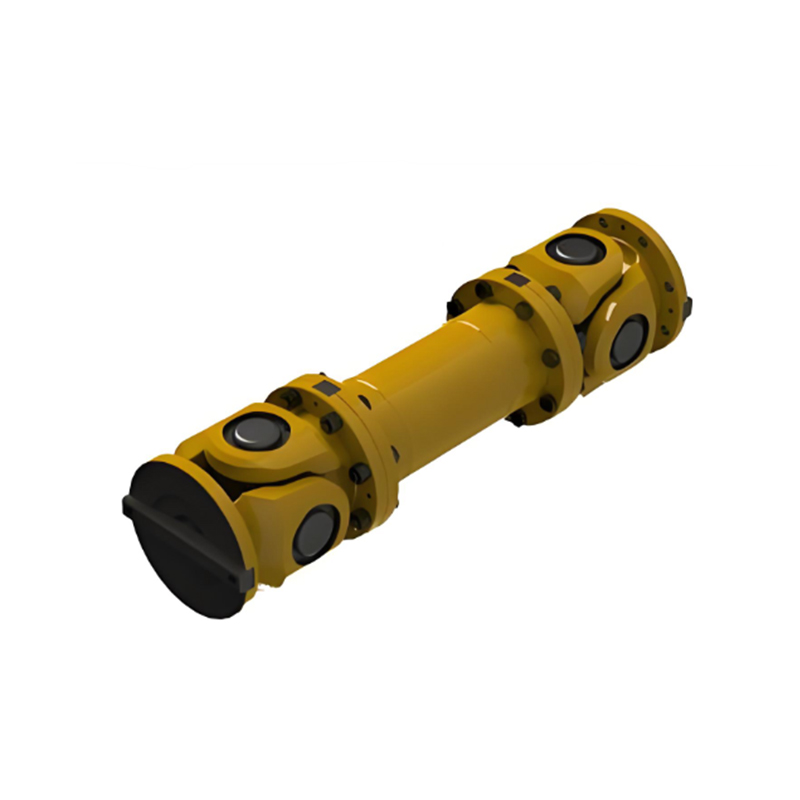

Voľby rozhrania a čo optimalizujú

Ak spravujete viacero geografických oblastí, štandardizácia je silnou pákou: menej SKU náhradných dielov, rýchlejšie školenie a menej prestojov. Podporujeme aj vývoj na mieru, ale vždy odporúčame kupujúcim, aby definovali použiteľnosť a zameniteľnosť ciele vopred.

Vstupná kontrola kvality: Plány odberu vzoriek a čo najskôr merať

V prípade veľkoobjemových zákaziek je najrýchlejšou cestou k stabilnej kvalite zameranie prichádzajúcej kontroly na malý súbor charakteristík „vysokého signálu“ viazaných na režimy porúch: rozmerové prispôsobenie, hádzanie, tvrdosť na rozhraniach a dôkaz dynamickej rovnováhy. Nadmerné kontrolné body zvyšujú náklady bez toho, aby sa zachytili najdôležitejšie problémy.

Kontrolné body s vysokým signálom pre kardanové hriadele

• Kritické rozmery rozhrania: priemery pilotov, kružnica skrutiek, kľúčové prvky párovania a drážkovanie.
• Radiálne hádzanie na definovaných staniciach na predpovedanie rizika vibrácií.
• Hladkosť kĺbového spoja v tvare U a integrita držania uzáveru (včasný indikátor problémov s montážou).
• Stav povrchu na miestach s vysokou únavou: zaoblenie strmeňa, drážkované hrany a prechody zvarov.

Meranie, fyzikálne/chemické schopnosti a dynamické testovanie spoločnosti Rokang nám umožňujú zosúladiť záznamy o kontrole vo výrobe s vašimi požiadavkami na kontrolu kvality. Pre hromadných kupujúcich to znamená menej sporov, rýchlejšie akceptovanie a konzistentnejší následný výkon .
