Wholesale Fixed Type Constant Velocity Joint

Domov / Produkty / Kĺb s konštantnou rýchlosťou (CV). / Pevný typ
kategórie
Odporúčané produkty
Kontaktujte nás

Fixed Type CV Joints Suppliers

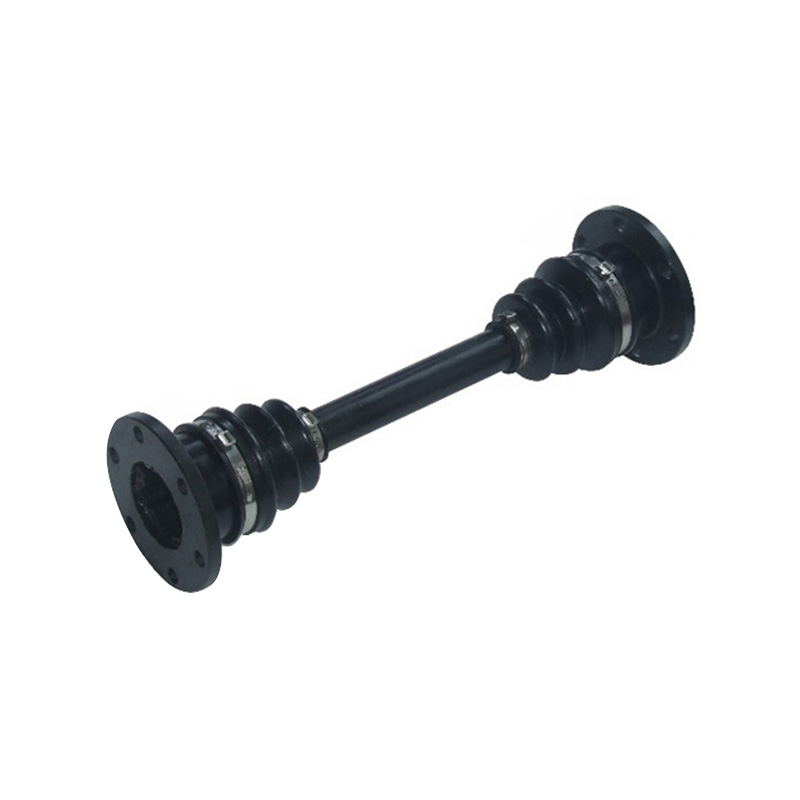

Pevný typ disku

Vlastnosti
Väčší povolený pracovný uhol

Aj keď sa líši v závislosti od veľkosti CVJ a zamýšľaných otáčok, maximálny povolený pracovný uhol tohto typu spoja je 18° s topánkou.


Pre medzihriade nie sú potrebné žiadne posuvné drážky

Vložený hriadeľ nepotrebuje posuvné drážky, pretože axiálne roztiahnutie a nastavenie montážnej vzdialenosti sa dosiahne posuvnými drážkami vnútorného krúžku a hriadeľa na voľnej strane.


Kratšia dĺžka hriadeľa
Vložený hriadeľ môže byť navrhnutý tak, aby bol oveľa kratší, pretože nepotrebuje posuvné drážky.


Schopný vysokorýchlostného otáčania

Plné hriadele pre vysokorýchlostné spoje boli presne opracované a hriadele z oceľových rúr boli dynamicky vyvážené.


Vyššia úroveň bezpečnosti

Valcový vonkajší povrch znamená, že pri manipulácii nie sú prsty pracovníka privreté strmeňom.

Pevný typ pohára

Vlastnosti


Väčší povolený pracovný uhol

Maximálny povolený pracovný uhol s vlastnosťami CVJ je 42°. Aj keď sa líši v závislosti od zamýšľaných otáčok, maximálny povolený pracovný uhol kĺbu vybaveného spúšťou je 25° v dynamickom stave a 38° v statickom stave.


Vynikajúce tesnenie a bez mazania

Keďže sú CVJ utesnené vlnovcovými topánkami, môžu sa používať v prostrediach, kde môžu byť často vystavené striekajúcej vode, vlhkosti a prachu.


Väčšie rozšírenie
CVJ so stredným posuvným drážkovým hriadeľom ponúkajú väčšiu axiálnu expanziu.


Jednoduchá inštalácia a odstránenie

Vlastný CVJ je pripevnený k náboju príruby pomocou skrutiek. Spoj sa teda dá ľahko nainštalovať alebo odstrániť.

O Rokangovi
Jiangsu Rokang Heavy Industry Technology Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Fixed Type CV Joints Suppliers and Fixed Constant Velocity Joint Company in China. Po mnoho rokov sa spoločnosť zaviazala k výskumu, vývoju a výrobe guľových klietkových univerzálnych spojok s konštantnou rýchlosťou, univerzálnych spojok s krížovým hriadeľom a bubnových ozubených spojok. Uskutočnila úzku priemyselno-univerzitno-výskumnú spoluprácu s vojenskými a miestnymi vedecko-výskumnými ústavmi a Katedrou energetiky Námornej akadémie CHKO a neustále expandovala do oblastí presnosti, ťažkého zaťaženia a vysokej rýchlosti. Výrobky úspešne nahradili zahraničné slávne značkové výrobky s vynikajúcim výkonom a procesná technológia dosiahla medzinárodnú pokročilú úroveň. Široko sa používa pri zdvíhaní a preprave, hutníckych strojoch, valcovaní kovov, strojárskych strojoch, banských strojoch, petrochemickom priemysle, textilných strojoch, vojenských lodiach, obrnených vozidlách, železničných lokomotívach, špeciálnych vozidlách a iných oblastiach. Kvalita produktov a služby boli uznané a chválené väčšinou používateľov a sú vyvážané do Európy, Ameriky, Ruska, na Stredný východ, do Indie a ďalších krajín a regiónov. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Wholesale Fixed Type Constant Velocity Joint. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

Čestný certifikát

Správy
Znalosť odvetvia

Hodnotenie uhlov: Prečo sú čísla „zavedenia“ zvyčajne skutočným obmedzením

Hromadní kupujúci často porovnávajú „maximálny uhol“, ale v praxi je často limitujúcim faktorom topánka: geometria záhybov, zadržiavanie svorky, vytesňovanie maziva a teplo pri dynamickej artikulácii. Hodnoty „so štartom“ pokladajte za základnú líniu nákupu, pretože to je to, čo funguje v teréne.

Praktický výklad špecifikácií obstarávania

  • Ak sa vaša prevádzková obálka približuje k uhlu obmedzenému spustením, požadujte overenie pri zamýšľaných otáčkach za minútu a teplote, nielen kontrolu statickej artikulácie.
  • Pre pevný typ pohára rozlišujte uvedené limity: 25° dynamický s topánkou proti 38° statický s topánkou — nie sú zameniteľné pre pracovné cykly s plynulým kĺbovým spojením.
  • Pre typ pevného disku bežne uvádzaný 18° s topánkou by mali byť spárované s požiadavkami na vyváženie a výber maziva, aby sa predišlo vysokorýchlostnému zahrievaniu topánky.
  • Požiadajte o materiál topánky a detaily dizajnu mechov, keď sa vo vašom prostredí vyskytuje striekajúca voda, prach alebo brúsny kal; tesniaci výkon je položkou špecifikácie, nie marketingovým prídavným menom.

Keď uvádzame objem, uprednostňujeme zosúladenie uhlov s vašou nameranou geometriou vozidla/zariadenia a potom overenie na dynamickom testovacom pláne – to je miesto, kde možnosť výroby a kontroly na jednom mieste pomáha udržiavať konzistentné výsledky v rámci šarží.

Vysokorýchlostná rotácia: Rovnováha, hádzanie a teplo sú jediným problémom

Keď sa otáčky zvýšia, Pevné kĺby CV výkon sa menej týka nominálneho krútiaceho momentu a viac kontroly vibrácií a tepelného manažmentu. Dokonca aj robustný kĺb môže mať nižšiu výkonnosť, ak zostava hriadeľa a kĺbu nie je vyvážená podľa citlivosti aplikácie.

Čo požadovať v technickom kontrolnom zozname kupujúceho

  • Dynamický stupeň vyváženia a podávanie správ pre celú zostavu (kĺbový hriadeľ), nielen komponenty.
  • Hranice hádzania pri kľúčových priemeroch a metóda merania (upevnenie, definícia vzťažného bodu a frekvencia kontrol).
  • Teplotné limity spúšte a výber maziva pre trvalú vysokorýchlostnú artikuláciu; teplo urýchľuje odbúravanie mastnoty a starnutie obuvi.
  • Overenie pri zamýšľanom pracovnom uhle, pretože nevyvážené sily sa zvyšujú s otáčkami aj s kĺbovým spojením.

Veľa investujeme do presného obrábania a dynamického testovania, pretože pre vysokorýchlostné aplikácie je víťazný vzorec presnosť obrábania vyváženie overené mazanie , ani jedno tvrdenie „najsilnejšieho materiálu“.

Utesnenie v reálnom prostredí: Návrh obuvi je váš plán údržby

Tesniaci výkon určuje, či máte životnosť poľa „bez mazania“ alebo či máte opakované poruchy spoja v dôsledku vniknutia kontaminácie. Obuv mechového typu zvyčajne poskytuje robustné utesnenie pre striekajúcu vodu, vlhkosť a prach, ale iba ak upínanie a geometria mechov zodpovedá pracovnému cyklu.

Prevencia zlyhania orientovaná na obstarávanie

  • Špecifikujte požiadavky na tesnenie podľa typu expozície (rozprášená voda, riziko ponorenia, trieda prachu) a teplotného rozsahu; vyhýbajte sa všeobecnému výrazu „dobré tesnenie“.
  • Vyžadovať overenie držania topánky (stiahnutie svorky, cyklovanie tlaku a výdrž ohybu v cieľovom uhle).
  • Zosúlaďte množstvo náplne maziva a správanie ventilácie so zmenami objemu batožinového priestoru počas kĺbového pohybu; preplnenie môže zvýšiť tlak v obuvi a napätie svorky, nedostatočné naplnenie urýchľuje opotrebovanie.

Podľa našich skúseností s podporou exportných trhov je nákladovo najefektívnejším zlepšením pre drsné prostredia často inovácia na zavádzanie a svorky overená testovaním – nie prehnane navrhnutý spoj, ktorý stále pohlcuje kontaminanty.

Rozhrania medzi skrutkou a prírubou: Ako zabrániť uvoľneniu a odieraniu v zostavách pohárového typu

Pevné miskovité spoje sú bežne pripevnené k prírubovému náboju pomocou priechodných skrutiek, čo umožňuje pohodlnú inštaláciu a demontáž. Pri objemových programoch sa vyhráva alebo stráca dlhodobá spoľahlivosť pri návrhu rozhrania a stratégii uťahovania.

Ovládacie prvky rozhrania, ktoré znižujú riziko záruky

  • Definujte triedu skrutiek, povlak a stav mazania, pretože krútiaci moment na svorku je vysoko citlivý na zmeny trenia.
  • Špecifikujte metódu uťahovania (krútiaci moment, uhol krútiaceho momentu alebo ovládanie napnutia) a zahrňte frekvenciu auditu montážnych liniek.
  • Kontrolujte rovinnosť čela príruby a povrchovú úpravu na zmiernenie mikrosklzu; rozčuľovanie na rozhraní často predchádza uvoľneniu.
  • Ak používate zaisťovač závitov alebo matice s prevládajúcim momentom, overte výkon po tepelnom cyklovaní a vystavení mastnotám/olejovej hmle.

Keď dodávame pre rozsiahle zostavy, uprednostňujeme poskytovanie konzistentného balíka špecifikácií krútiaceho momentu s kontrolnými bodmi kontroly – stabilné rozhrania chránia vaše výnosy zo zostavy a vašu reputáciu v teréne.

Bezpečnosť a manipulácia: Prečo môže byť vonkajšia geometria kľúčovým ukazovateľom výkonu na pracovisku

Hromadní odberatelia niekedy prehliadajú ergonómiu manipulácie ako „netechnickú“, ale riziko zranenia a variabilita času montáže sa stávajú merateľnými nákladmi vo veľkom rozsahu. Valcový vonkajší povrch redukuje miesta zovretia v porovnaní s geometriami podobnými strmeňu, čím sa zvyšuje bezpečnosť a konzistentnosť obsluhy.

Jednoduché ovládacie prvky, ktoré zlepšujú efektivitu linky

  • Špecifikujte manipulačné vlastnosti (úchopové zóny, ochranné uzávery, orientácia balenia) v špecifikácii nákupu, nielen v logistických poznámkach.
  • Vyžadovať kontrolu odlamovania hrán a otrepov tam, kde sa operátori stretávajú s časťami; malé otrepy spôsobujú veľké problémy po prúde.
  • Štandardizovať balenie, aby sa zabránilo deformácii topánok počas prepravy; pamäť tvaru topánky môže ovplyvniť počiatočný výkon tesnenia.

Videli sme, že zlepšenie bezpečnosti pri manipulácii nie je len „príjemné“ – môže priamo znížiť prepracovanie a stabilizovať výkon, najmä keď sa objemy výroby rýchlo zväčšia.

Stratégia inšpekcie pre objemové objednávky: Čo v skutočnosti včas zachytí problémy CVJ

V prípade veľkoobjemových zdrojov je cieľom odhaliť odchýlky skôr, ako sa stanú poruchami v teréne. Pevné kĺby CV vyžadujú kombináciu kontroly rozmerov, overovania materiálu a kontroly dynamického výkonu, pretože viaceré malé odchýlky sa môžu spájať s vibráciami, teplom alebo opotrebovaním.

Odporúčaný kontrolný balík špecifikovať na zmluvách

  • Rozmer: kritické vzťažné body, geometria drážky a priemery sedadla topánky; tam, kde je to vhodné, zahrňte očakávané meradlá R&R.
  • Fyzikálne/chemické: overenie tepelného spracovania a plán vzorkovania metalurgie na stabilizáciu výsledkov tvrdosti a mikroštruktúry.
  • Dynamické: testovanie rovnováhy, hluku/vibrácií a výdrže v súlade s vaším uhlom/otáčkami.
  • Vysledovateľnosť: značenie na úrovni šarže a uchovávanie záznamov o skúškach na urýchlenie kontroly, ak sa objavia anomálie.

Pretože prevádzkujeme integrované obrábanie, tepelné spracovanie a dynamické testovanie, zvyčajne dokážeme uzavrieť slučku rýchlejšie, keď sa parameter posunie – to je jeden z dôvodov, prečo mnohí hromadní nákupcovia uprednostňujú dodávateľa s komplexnými schopnosťami pred roztriešteným dodávateľským reťazcom.
