RSK Grid spojky Návod na inštaláciu

Výkonnosť spojka závisí vo veľkej miere od spôsobu inštalácie a údržby. Spojky Grid sú navrhnuté tak, aby fungovali v horizontálnej alebo vertikálnej polohe bez úprav.

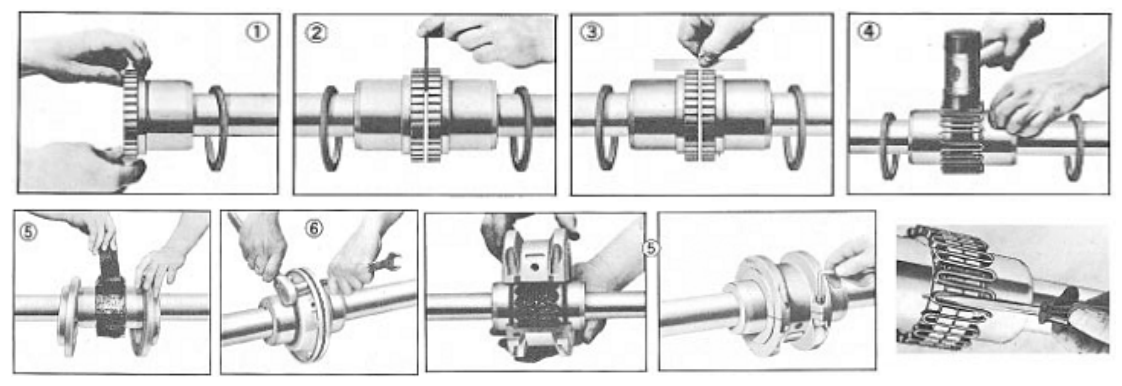

1. Namontujte tesnenia a náboje
Vyčistite všetky kovové časti pomocou nehorľavého rozpúšťadla a skontrolujte, či náboje, hriadele a drážky pre pero nie sú otrepané. Pred montážou nábojov zľahka natrite tesnenia tukom a umiestnite na hriadele. Namontujte náboje na príslušné hriadele tak, aby čelo náboja bolo zarovnané s koncom jeho hriadeľov, pokiaľ nie je uvedené inak. Po vybavení dotiahnite skrutky.

2. Medzera a uhlové zarovnanie

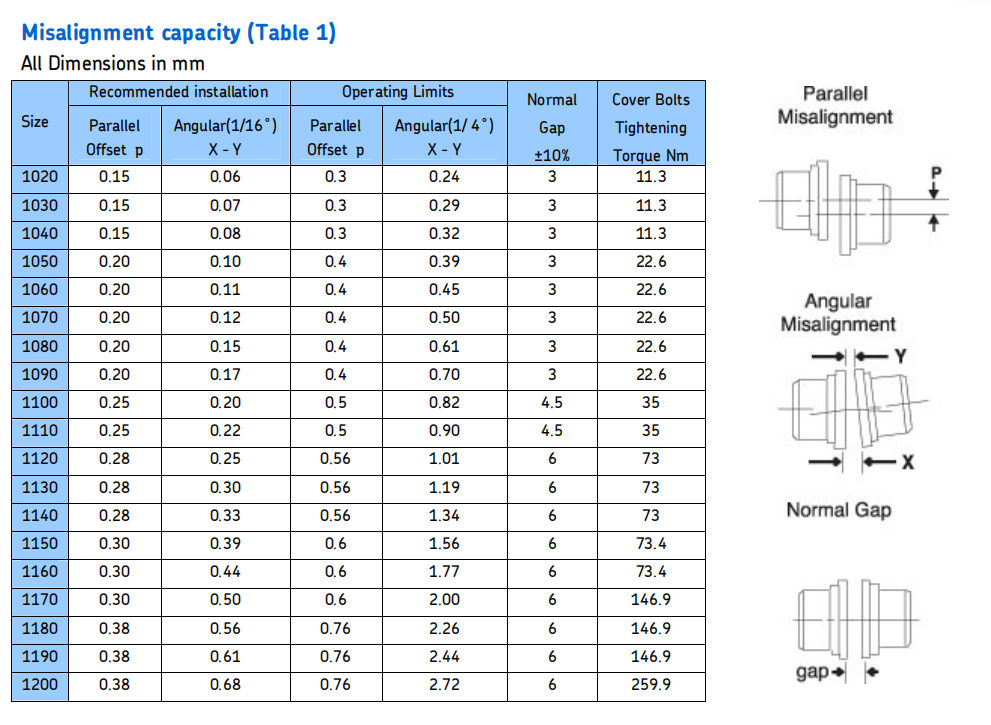

Pomocou rozpernej tyče, ktorá sa rovná hrúbke medzery špecifikovanej v tabuľke 1. Vložte tyč, ako je znázornené na obrázku, do rovnakej hĺbky v 90° intervaloch a odmerajte vôľu medzi tyčou a čelom náboja pomocou tykadiel. Rozdiel v minimálnych a maximálnych meraniach nesmie prekročiť uhlové limity uvedené v tabuľke 1

3.Offsetové zarovnanie
Zarovnajte tak, aby rovná hrana ležala kolmo (alebo v medziach špecifikovaných v tabuľke 2) na oboch nábojoch a tiež v 90° intervaloch. Vzdialenosť nesmie presiahnuť limity pre inštaláciu paralelného posunu uvedené v tabuľke 1. Utiahnite všetky základové skrutky a zopakujte kroky 2 a 3. V prípade potreby spojku znovu zarovnajte.

4. Vložte mriežku
Pred vložením mriežky natrite medzeru a drážky špecifikovaným mazivom. Upevnite mriežku v rovnakom smere; tým sa zabezpečí správny kontakt mriežky s neotočným kolíkom v poloviciach krytu. Mriežku mierne roztiahnite, aby prešla cez zuby spojky a sedlo mäkkou paličkou.

5. Balenie s tukom a montáž krytov
Priestory medzi mriežkou a okolo nej naplňte čo najväčším množstvom maziva a prebytočnú časť mriežky utrite do roviny. Umiestnite tesnenia na náboje tak, aby boli zarovnané s drážkami v kryte. Umiestnite tesnenia na prírubu spodnej polovice krytu a namontujte kryty tak, aby značky boli na rovnakej strane. Zatlačte tesnenia dovnútra, kým sa nezastavia proti tesneniam a zaistite polovice krytu pomocou upevňovacích prvkov, utiahnite ich krútiacim momentom uvedeným v tabuľke. Uistite sa, že tesnenia zostanú na mieste počas uťahovania upevňovacích prvkov.
