Špecifikácia

Veľkosť (mm)	Rozmery (mm)	Menovité zaťaženie		Kontaktný tlak (MPa)		Hmotnosť (približne kg)
Veľkosť (mm)	L1	Axiálny (kN)	Krútiaci moment (N·m)	Hriadeľ (MPa)	Hub (MPa)	Hmotnosť (približne kg)
6×9×4,5	3.7	0.83	2	116	76	0.002
7×10×4,5	3.7	0.85	3	101	67	0.002
8×11×4,5	3.7	1.22	5	125	94	0.002
9×12×4,5	3.7	1.83	8	146	101	0.002
10 × 13 × 4,5	3.7	1.83	10	130	109	0.002
12×15×4,5	3.7	1.91	11	115	90	0.002
13×16×4,5	3.7	1.96	13	107	87	0.002
14 × 18 × 6,3	5.3	3.31	23	120	94	0.002
15×19×6,3	5.3	3.34	25	113	88	0.005
16×20×6,3	5.3	3.4	28	110	89	0.006
17 × 21 × 6,3	5.3	3.59	29	102	82	0.006
18×22×6,3	5.3	3.68	33	102	82	0.007
19×24×6,3	5.3	4.96	47	133	105	0.007
20 × 25 × 6,3	5.3	5.54	55	140	109	0.009
22 × 26 × 6,3	5.3	5.88	65	132	113	0.007
24 × 28 × 6,3	5.3	5.89	73	130	110	0.008
25×30×6,3	5.3	6.02	73	117	97	0.009
28×32×6,3	5.3	6.13	85	112	97	0.010
30×35×6,3	5.3	6.14	90	99	84	0.011
32 × 36 × 6,3	5.3	7.99	127	126	112	0.011
35 × 40 × 7,0	6	9.2	166	121	107	0.016
36 × 42 × 7,0	6	9.48	166	113	98	0.019
38 × 44 × 7,0	6	9.84	186	113	98	0.021
40 × 45 × 8,0	6.6	10.8	226	113	103	0.021
42 × 48 × 8,0	6.6	11.3	226	106	91	0.026
45×52×10	8.6	16.2	364	108	98	0.045
48×55×10	8.6	24	589	160	139	0.043
50×57×10	8.6	25	608	152	131	0.045
55×62×10	8.6	25	700	146	130	0.049
56×64×12	10.4	28	810	134	118	0.070

Veľkosť (mm)	Rozmery (mm)	Menovité zaťaženie		Kontaktný tlak (MPa)		Hmotnosť (približne kg)
Veľkosť (mm)	L1	Axiálny (kN)	Krútiaci moment (N·m)	Hriadeľ (MPa)	Hub (MPa)	Hmotnosť (približne kg)
60×68×12	10.4	28	830	120	106	0.07
63 × 71 × 12	10.4	29	880	116	102	0.08
65 × 73 × 12	10.4	30	970	117	102	0.09
70×79×14	12.2	37	1310	119	105	0.115
71×80×14	12.2	38	1390	119	109	0.11
75 × 84 × 14	12.2	39	1440	114	99	0.12
80×91×17	15	54	2160	123	103	0.21
85×96×17	15	58	2450	122	107	0.21
90 × 101 × 17	15	60	2700	119	104	0.22
95×106×17	15	61	2900	114	105	0.23
100 × 114 × 21	18.7	83	4160	119	104	0.39
110×124×21	18.7	91	5170	116	102	0.42
120×134×21	18.7	103	6000	122	107	0.46
130 × 158 × 28	25.3	145	9400	118	103	0.86
140×168×28	25.3	162	11000	122	107	0.96
150 × 178 × 28	25.3	177	13300	124	108	1
160×186×28	25.3	186	14900	122	112	1
170 × 191 × 33	30	236	20100	124	108	1.54
180 × 201 × 33	30	238	21500	121	106	1.61
190×211×33	30	258	24400	121	111	1.8
200×224×38	34.8	320	32000	122	107	2.4
210 × 234 × 38	34.8	343	36000	124	113	2.5
220×247×38	34.8	348	38000	121	111	2.6
230 × 254 × 43	39.5	388	45000	114	100	3.4
240×267×43	39.5	419	51000	120	110	3.8
250 × 280 × 43	44	425	53000	101	90	4.8
260×290×48	44	435	56500	100	89	4.9
270×300×48	44	450	61000	100	89	5
280×313×53	49	519	74700	103	92	6.4
290 × 323 × 53	49	527	75200	97	86	6.5
300×333×53	49	540	79000	95	85	6.8
320×360×65	59	740	119000	104	93	11
340 × 380 × 65	59	785	133600	104	93	11.5
360×400×65	59	810	145000	101	91	12.3
380 × 420 × 65	59	880	168500	105	95	13
400×440×65	59	887	176000	95	89	13.7
420 × 460 × 65	59	888	186000	99	86	14.1
440×480×65	59	970	213000	99	89	14.5
460 × 500 × 65	59	1040	240000	102	93	15.8
480 × 520 × 65	59	1080	261000	102	93	16
500 × 540 × 65 $ $	59	1090	270000	97	88	16.7

Popíšte

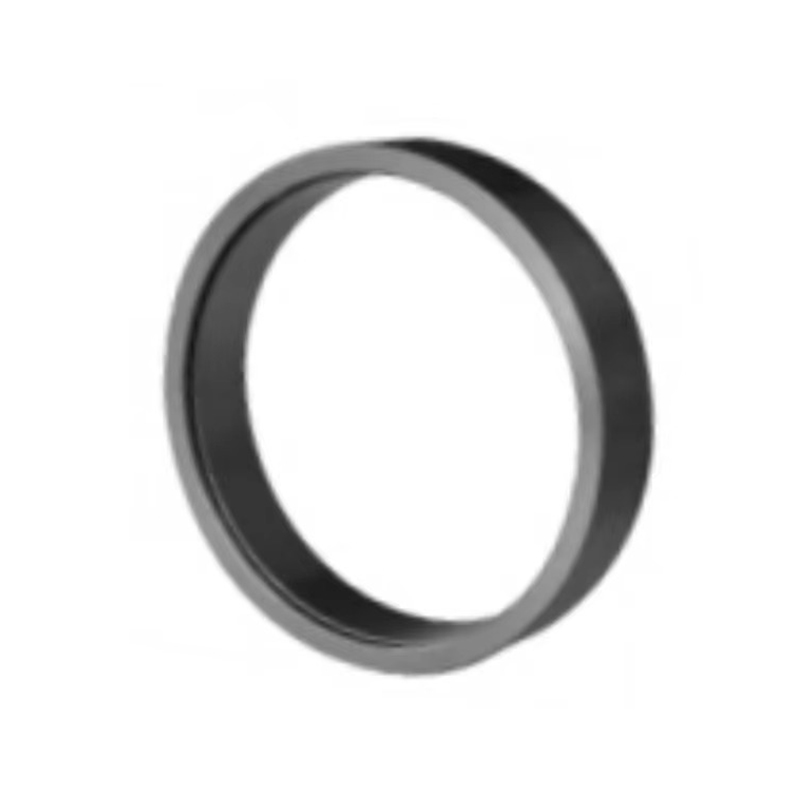

Expanzná objímka Z1 High Load Capacity je uzamykacie zariadenie hriadeľa a náboja navrhnuté tak, aby poskytovalo prenos krútiaceho momentu trením bez vôle. Tento typ uzamykacieho prvku eliminuje potrebu tradičného uloženia s presahom alebo spojenia len s drážkou pomocou mechanického roztiahnutia na dosiahnutie bezpečného a presného prenosu krútiaceho momentu medzi komponentmi hriadeľa a náboja.

Tento model Z1 je špeciálne navrhnutý pre aplikácie s vysokým krútiacim momentom a veľkým zaťažením, vyznačuje sa jednoduchou demontážou, konštrukciou proti uvoľneniu a opracovateľnými oceľovými drážkami, vďaka čomu je vhodný na prispôsobenie OEM a náročné priemyselné použitie.

Kľúčové vlastnosti a výhody
1. Vysoká prenosová kapacita
Rozpínacia objímka Z1 je navrhnutá tak, aby odolala extrémne vysokým radiálnym a axiálnym silám, ako aj krútiacemu momentu, čo je ideálne pre vysokovýkonné hnacie zostavy.

2. Trecie zaistenie s nulovou vôľou
Vytvorením silného povrchového tlaku medzi hriadeľom a nábojom zaisťuje expanzná objímka rovnomerný prenos krútiaceho momentu bez relatívneho pohybu alebo vôle, čím sa zlepšuje mechanická stabilita a životnosť systému.

3. Jednoduchá demontáž a opätovné použitie
Integrovaná geometria kužeľového krúžku a odnímateľné spojovacie prvky umožňujú rýchlu montáž a demontáž bez poškodenia hriadeľa alebo náboja – obzvlášť užitočné pre systémy náročné na údržbu.

4. Mechanický dizajn proti uvoľneniu
Táto manžeta, navrhnutá so samosvornými skrutkami, geometriou odolnou voči vibráciám a rovnomerným rozložením napätia, minimalizuje riziko neúmyselného uvoľnenia aj pri rázovom zaťažení alebo dynamickom krútiacom momente pri spätnom chode.

5. Integrovaná alebo voliteľná oceľová drážka
Aj keď samotná objímka ponúka spoľahlivé blokovanie trením, podporuje aj opracované drážky pre kľúče pre vyššiu bezpečnosť alebo vyrovnanie v systémoch s vysokým nárazom alebo kritickým zaťažením. Drážku pre pero je možné opracovať podľa špecifikácií zákazníka.

6. Zákazkové obrábanie a podpora OEM
Všetky povrchy a vnútorné rozmery môžu byť vyrobené na zákazku tak, aby vyhovovali špecifickým toleranciám hriadeľa/náboja, a puzdro môže byť vyrobené v súlade s technickými výkresmi dodanými klientom alebo výpočtom zaťaženia.

7. Odolnosť proti korózii a povrchová úprava
Dostupné s povrchovou úpravou čiernym oxidom, zinkovaním alebo fosfátovaním na ochranu pred degradáciou životného prostredia a predĺženie životnosti.

Typické aplikácie
Rozpínacia objímka Z1 je široko používaná v mechanických systémoch, kde sú kritické bezpečné spojenia hriadeľa a náboja bez vôle. Bežné aplikácie zahŕňajú:

Priemyselné prevodovky a redukcie rýchlosti
Zaisťuje tesné a spoľahlivé spojenie ozubeného hriadeľa s vysokým výstupným krútiacim momentom.

Vysokovýkonné dopravníky a kladkové pohony
Efektívne prenáša zaťaženie medzi rotujúcimi prvkami bez skĺznutia kľúča.

Veterné turbíny a energetické zariadenia
Používa sa v pohonných systémoch, kde sú nevyhnutné axiálne sily, reverzné zaťaženie a dlhodobá spoľahlivosť.

Baníctvo, hutníctvo a stroje na výrobu cementu
Navrhnuté tak, aby odolávali silným vibráciám a nárazovým zaťaženiam v systémoch manipulácie s materiálom.

Rotačné zariadenia a skúšobné zariadenia
Umožňuje flexibilnú demontáž a presné vyrovnanie hriadeľa pri častej údržbe.
Expanzná manžeta Z1 High Load Capacity ponúka spoľahlivé, presné a na údržbu nenáročné riešenie pre vysokovýkonné spojenia hriadeľ-náboj v náročných priemyselných systémoch. Vďaka svojej štruktúre proti uvoľneniu, ľahkej demontáži a podpore pre OEM obrábanie a integráciu klinovej drážky spĺňa prísne potreby moderného strojárstva.
