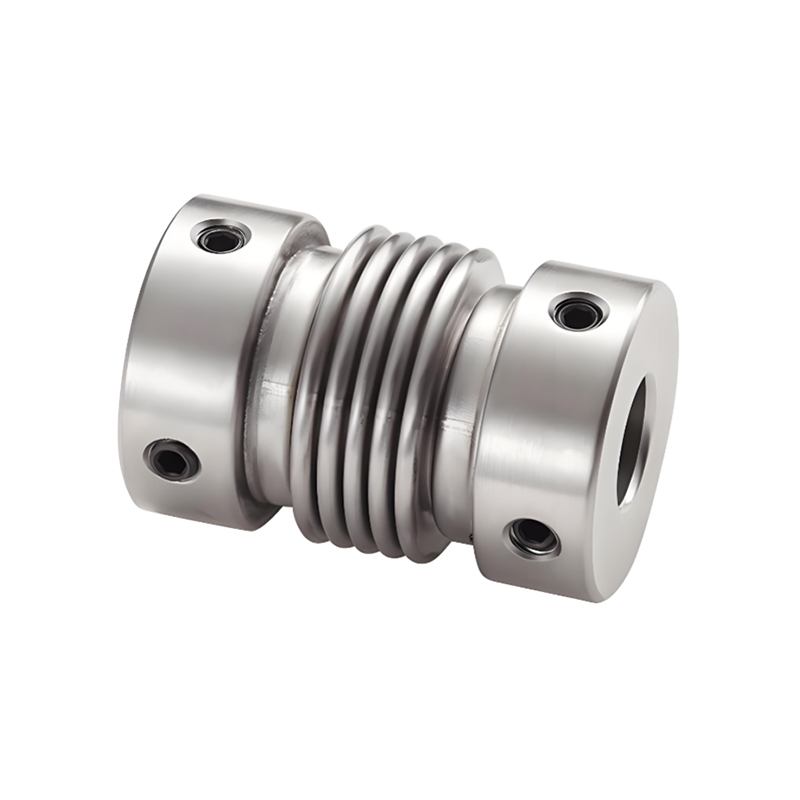

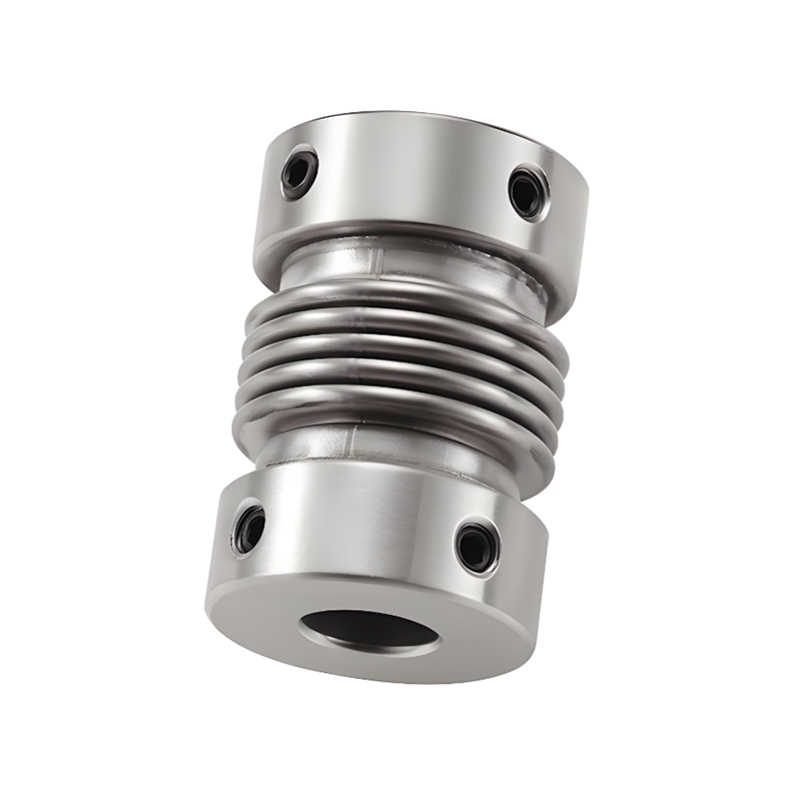

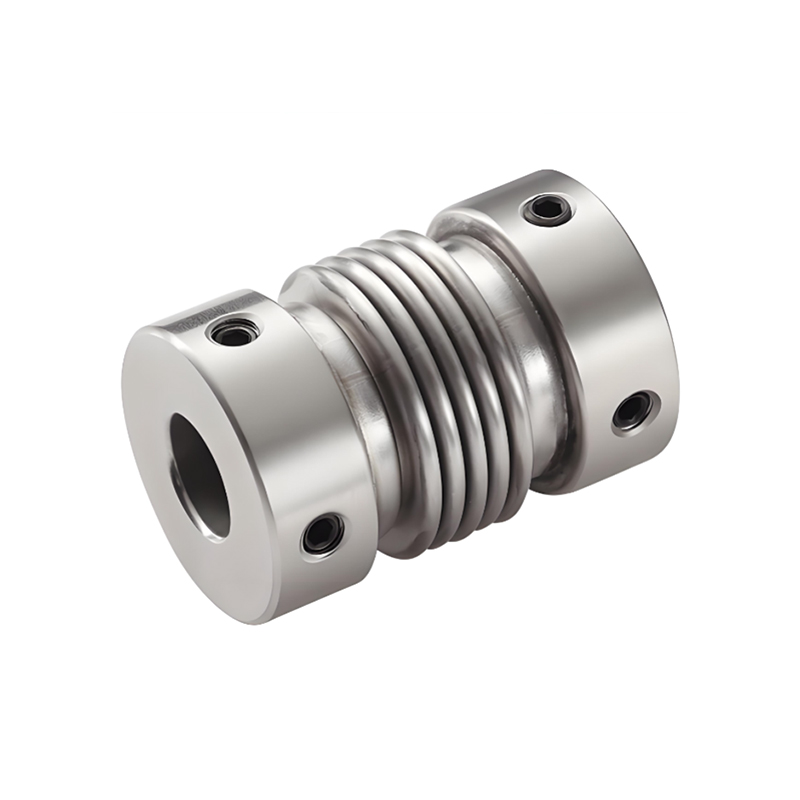

RSK-CPRG Dobrá odolnosť proti korózii Nerezové vlnovcové spojky Polohovacia skrutka

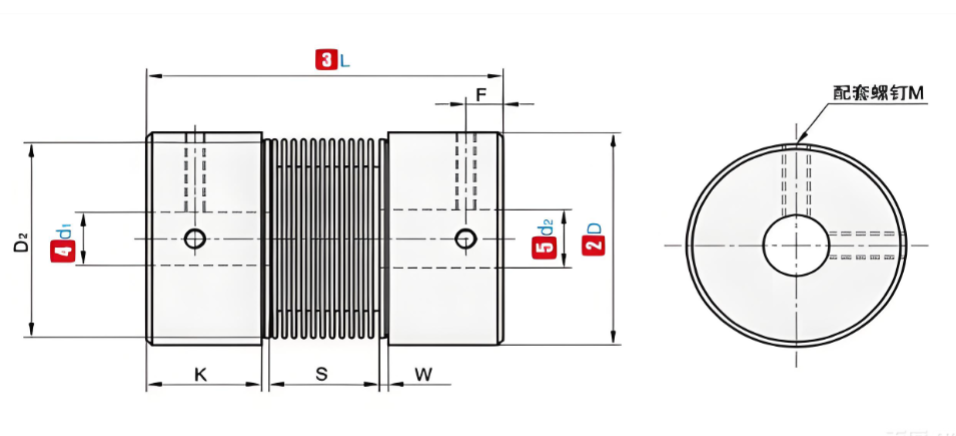

P/N

ΦD

L

Štandardný vnútorný priemer (mm)

K

W

S

D2

F

M

Uťahovací moment (N.m)

RSK-CPRG

16

27

4-5-6-6,35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6,35-7-8-9-9,525-10

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6,35-7-8-9-9,525-10

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6,35-7-8-9-9,525-10

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-9.525-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

Poznámka: Vnútorné otvory na oboch koncoch spojky je možné ľubovoľne kombinovať s minimálnym a maximálnym vnútorným priemerom. Veľkosti vnútorného priemeru vyznačené v tabuľke sú len orientačné. Zákazníkom požadovaný priemer otvoru je tiež len orientačný. Pre priemer otvoru požadovaný zákazníkom nás prosím kontaktujte.

P/N

ΦD

L

Menovitý krútiaci moment (N.m)

Povoliť odchýlku (mm)

Povoliť naklonenie (∠°)

Povoliť axiálnu odchýlku (mm)

Povoliť RPM

Statická torzná tuhosť (N.m/rad)

Moment zotrvačnosti (N.m)

Hmotnosť (g)

RSK-CPRG

16

27

1.2

0.1

2

0.3

-0,1

16000

150

7,9 x 10⁻⁷

22

20

32

2.2

0.1

2

0.3

-0,1

13000

220

2,0 x 10⁻⁶

36

22.5

34

2.7

0.15

2

0.3

-0,1

12000

300

6,2 x 10⁻⁶

54

25

37

3

0.15

2

0.5

-1.3

11000

330

6,7 x 10⁻⁶

73

32

42

3.7

0.2

2

0.5

-1.3

10000

490

2,0 x 10⁻⁵

128

Poznámka: Vyššie uvedený zotrvačný moment a technické parametre sú merané štandardom maximálnej clony. Maximálna hodnota menovitého krútiaceho momentu súvisí s trvanlivosťou samotnej spojky. Čím väčší je vonkajší priemer, tým väčšia je sila a čím menší je vonkajší priemer, tým vyššia je povolená rýchlosť.
