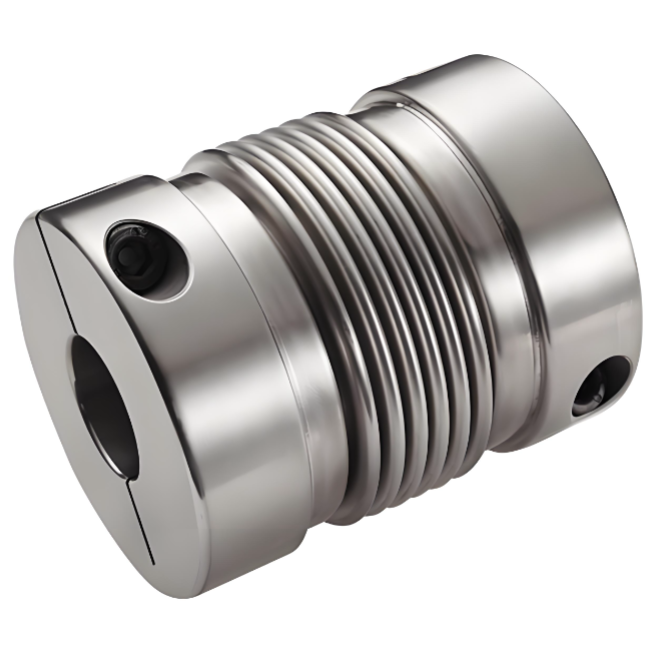

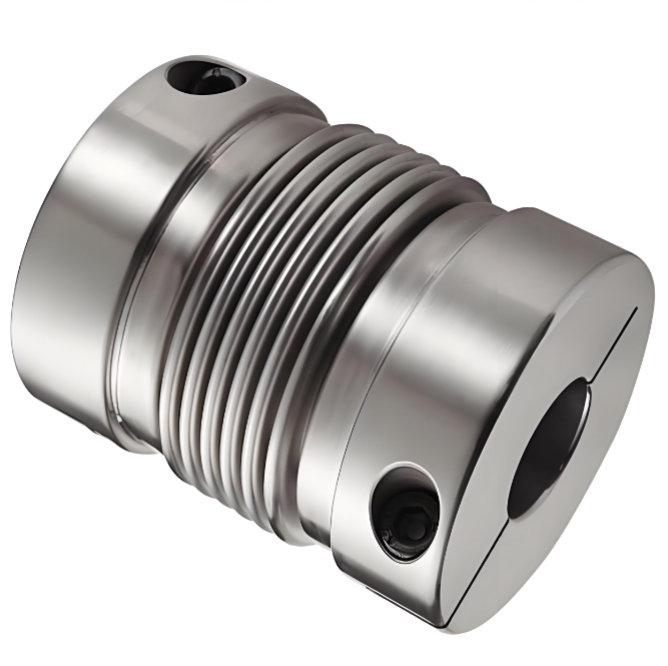

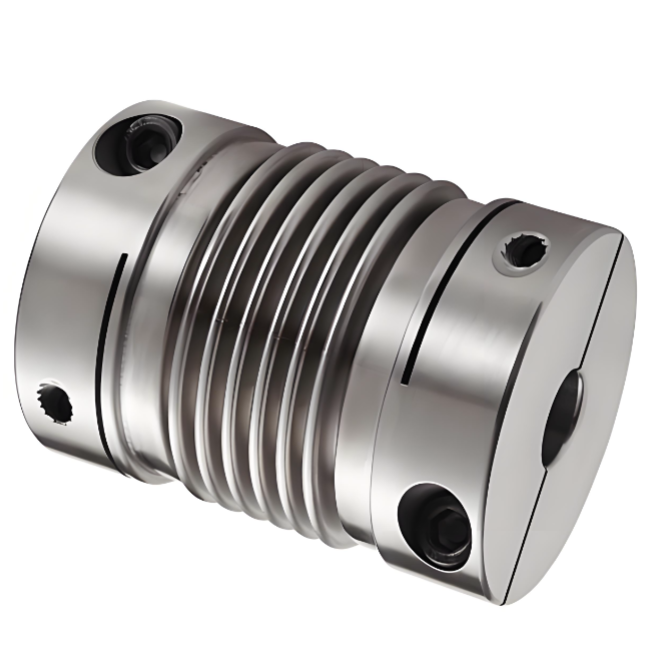

RSK-CPRCG Silná torzná tuhosť vlnovcové spojky z nehrdzavejúcej ocele Typ upínania

RSK-CPRCG Silná torzná tuhosť vlnovcové spojky z nehrdzavejúcej ocele Typ upínania

Kontaktujte nás
  • Špecifikácia
  • Popíšte
Špecifikácia

> Celok je vyrobený z nehrdzavejúcej ocele s vynikajúcou odolnosťou proti korózii

> Laserové zváranie medzi vlnovcom a puzdrom hriadeľa, nulová vôľa otáčania, vhodné pre jazdu vpred a vzad

>Štruktúra vlnovca efektívnejšie kompenzuje radiálne, uhlové a axiálne odchýlky

>Spôsob uťahovania upínacej skrutky

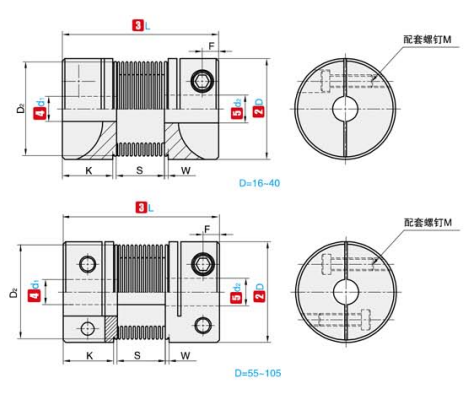

①NIE. ②D ③L ④d₁⑤d₂
(Voliteľný rozsah) 		K W S D2 F M Uťahovací moment upevňovacej skrutky (N·m)
RSK-CPRCG 16 27 4 5 6 6,35 7 8 7.5 2 8 13.5 3 M2.5 0.8
20 32 5 6 6,35 7 8 9 9,525 10 7.2 2.8 12 18 3.5 M3 1.2
25 37 6 6,35 7 8 9 9,525 10 11 12 9.5 3 12 20.2 4.5 M3 1.2
32 42 8 9 9,525 10 11 12 12,7 14 15 8 4 18 27.2 4.5 M4 2.5
40 55 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 11.5 6 20 34.5 5 M5 5
55 72 10 11 12 12,7 14 15 16 17 18 19 20 22 24 25 16.5 6 27 51.9 10 M6 8
65 81 10 11 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 19.5 7 28 60.5 10.5 M6 8

①NIE. ②D ③L Menovitý krútiaci moment Povolená excentricita Prípustná odchýlka uhla Prípustná osová odchýlka Prípustná rýchlosť otáčania Statická reverzná tuhosť Moment zotrvačnosti Hmotnosť
(N·m) (mm) (°) (mm) (ot./min) （N·m/rad） （kg·m²） (g)
RSK-CPRCG 16 27 1.2 0.1 1.5 0.3 9400 150 8,0 × 10⁻⁷ 23
-1
20 32 2.2 0.15 2 0.3 7600 220 2,2 × 10⁻⁶ 36
-1
25 37 3 0.15 2 0.5 6100 330 6,9 × 10⁻⁶ 75
-1.3
32 42 3.7 0.2 2 0.5 4700 490 2,1 × 10⁻⁵ 130
-1.3
40 55 15 0.2 2 0.7 4200 530 2,3 × 10⁻⁵ 265
-1,5
55 72 33 0.2 2 0.7 3900 860 3,7 × 10⁻⁵ 735
-1,5
65 81 80 0.2 2 0.7 3500 900 3,6 × 10⁻⁵ 1000
-1,5
