RSK-BJB Vysokoúčinná prenosová guľová klietka CV Univerzálne spojky používané hlavne v koncoch kolies banských vozíkov

Charakteristika BJ-B:

Pracovný uhol ≤ 42,5°

Spojenie cez drážkovaný hriadeľ

Základné špecifikácie

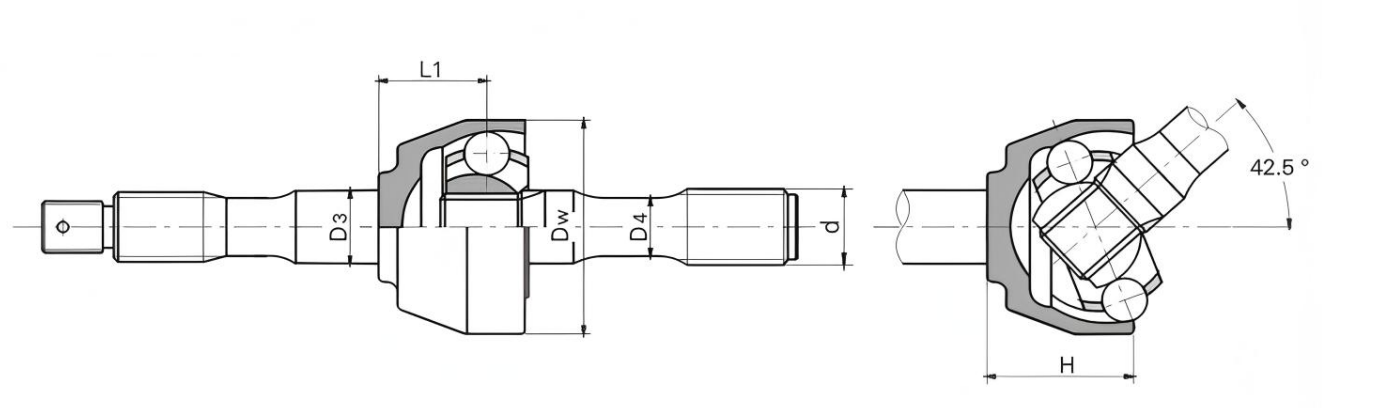

Hlavné rozmery

Poznámky: Rozmery "∞" sú orientačné

Charakteristika a použitie

• Kompaktná štruktúra; jednoduchá montáž a demontáž; prípustný pracovný uhol môže dosiahnuť 42,5°.
• Používa sa hlavne na prenos hnacieho riadiaceho mostíka vozidiel.

Symbolizujúci príklad: BJ125B1000

BJ: Typ BJ

125: Špecifikácia je 125

B: Typ B

1000: Dĺžka je 1000

Vysokoúčinná prevodová guľová klietka CV Universal je precízny prevodový komponent navrhnutý pre zložité pracovné podmienky. Jeho vynikajúci výkon a spoľahlivá kvalita hrajú kľúčovú úlohu v mnohých oblastiach. ​

Spojka sa skladá hlavne z vonkajšieho krúžku guľôčkovej klietky, vnútorného krúžku v tvare hviezdy, klietky a oceľovej gule prenášajúcej silu. Vonkajší krúžok guľôčkovej klietky a vnútorný krúžok v tvare hviezdy sú tesne spojené s hlavným a podriadeným hriadeľom. Stredy oceľových guľôčok prenášajúcich silu sú všetky umiestnené v rovine prechádzajúcej stredom spojky a sú umiestnené v obežnej dráhe zloženej z vonkajších guľových drážok guľového vonkajšieho krúžku a vonkajších guľových drážok vnútorného krúžku v tvare hviezdy. Stredy dvoch guľových plôch sa zhodujú so stredom univerzálnej spojky. Aby sa zaistilo, že stredy všetkých oceľových guľôčok sú na osí uhla medzi osami dvoch hriadeľov, oceľové guľôčky sú šikovne inštalované v okne klietky. Takáto dômyselná konštrukcia zaisťuje, že keď sa zmení uhol medzi hlavným a podradeným hriadeľom spojky, bod prenosu sily môže byť vždy presne umiestnený na osi uhla, čím sa zabezpečí dokonalá synchronizácia rýchlosti medzi hlavným a podradeným hriadeľom. ​

Táto spojka má mnoho významných výhod. Pokiaľ ide o prenosový výkon, môže dosiahnuť vysoko presný synchrónny prenos, účinne znížiť straty energie pri prenose energie a účinnosť prenosu môže byť až 98% alebo viac. Zároveň jeho vynikajúci tlmiaci výkon a zníženie vibrácií môžu výrazne znížiť hluk generovaný počas prevádzky zariadenia, čím sa vytvorí relatívne tichá atmosféra pre pracovné prostredie. Pokiaľ ide o nosnosť, za podmienok rovnakého priemeru otáčania a uhla sklonu v porovnaní s tradičnými spojkami môže zvýšiť nosnosť 0,5 až 1-krát a ľahko sa vyrovná s ťažkým zaťažením. Navyše, jeho kompaktná štruktúra a malé rozmery ho robia veľmi vhodným pre pracovné scenáre s prísnymi obmedzeniami radiálnych rozmerov. Okrem toho má spojka vynikajúci tesniaci výkon a využíva pokročilú technológiu tesnenia, aby sa účinne zabránilo úniku tuku, čím sa výrazne predlžuje cyklus údržby a životnosť zariadenia. ​

Synchrónne univerzálne spojky s pevnou guľovou klietkou s vysokou účinnosťou prevodovky sú široko používané v mnohých oblastiach, ako je výroba automobilov, strojárstvo, hutnícky priemysel, letecký priemysel atď. V prevodovom systéme automobilov zaisťuje plynulý prenos výkonu a zlepšuje jazdné vlastnosti vozidla a jazdnú stabilitu; v strojárskych zariadeniach poskytuje spoľahlivú záruku efektívnej prevádzky rôznych typov strojov; vo veľkých zariadeniach v hutníckom priemysle znesie obrovský krútiaci moment a zložité pracovné podmienky, čím napomáha plynulému napredovaniu výroby; v oblasti letectva, jeho vysoká presnosť a vysoká spoľahlivosť spĺňajú prísne technické požiadavky.
