Špecifikácia

Pracovný uhol = 18°

Prípustné rozšírenie 士12~±35

Spojenie s prírubovým nábojom

Základné špecifikácie:

Typ	Diagram	Nominálny krútiaci moment (N·m)	Únavový krútiaci moment (N·m)	Prípustný prevádzkový uhol		Rozšírenie Δ	Moment zotrvačnosti GD³ J × 10 ^-3 (kg·m²)
				Prípustný prevádzkový uhol			L = 500	L=1000	Každých 100 ďalších dĺžky
				V rotácii	V kľude		Pevný hriadeľ	Dutý hriadeľ	Pevný hriadeľ	Dutý hriadeľ
BJ75D	Obrázok 1	1520	588	14°	16°	±12	16.4	23.6	0.12	0.96
BJ95D	Obrázok 1	2500	1127	14°	16°	±16	40	46.6	0.25	0.96
BJ125D	Obrázok 1	5782	2744	16°	18°	±20	152	166	0.79	2.1
BJ150D	Obrázok 1	11564	4704	16°	18°	±24	323	360	1.93	5.2
BJ175D	Obrázok 2	15680	6713	16°	18°	±27	596	653	2.80	8.5
BJ200D	Obrázok 2	23912	11172	16°	18°	±29	1180	1290	5.50	17.8
BJ225D	Obrázok 2	29694	14700	16°	18°	±29	1960	2070	7.40	17.8
BJ250D	Obrázok 2	42238	20678	18°	20°	±30	3250	3550	12.6	54
BJ300D	Obrázok 2	63112	29106	18°	20°	±35	6200	6540	20.2	54

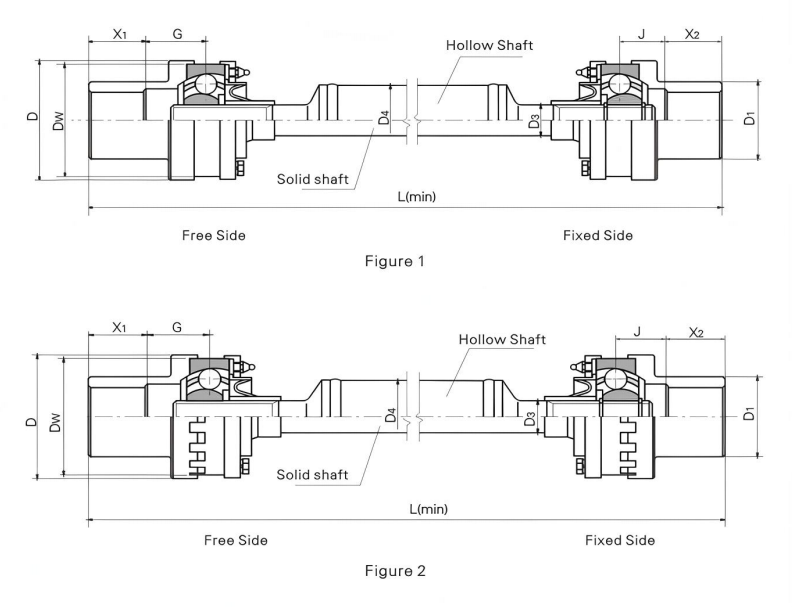

Hlavné rozmery:

Typ	Diagram	Dw	D	D1	G	J	Pevný hriadeľ D3	Dutý hriadeľ D4	L (min)
Typ	Diagram	Dw	D	D1	G	J	Pevný hriadeľ D3	Dutý hriadeľ D4	Pevný hriadeľ	Dutý hriadeľ
BJ75D	Obrázok 1	80	85	55	38	26	22	50	280	640
BJ95D	Obrázok 1	95	100	65	50	32	27.5	50	400	710
BJ125D	Obrázok 1	125	130	90	62	42	36.75	60	490	840
BJ150D	Obrázok 1	146	151	105	72	50	46	76	520	970
BJ175D	Obrázok 2	165.1	170	120	80	60	52	89	580	1080
BJ200D	Obrázok 2	190	196	140	85	65	60	102	650	1120
BJ225D	Obrázok 2	212	218	160	90	70	66	102	720	1140
BJ250D	Obrázok 2	230	238	180	100	80	76	140	750	1160
BJ300D	Obrázok 2	266.7	273	205	115	90	84	140	830	1190

Poznámky: X ₁ ,X ₂ sú dĺžky koncov hriadeľov, o ktorých rozhodujú zákazníci.

Charakteristika a použitie

Nastavenie montážnej vzdialenosti a axiálneho roztiahnutia sa realizuje pomocou posuvného drážkového uloženia v kardanovom kĺbe.

používa sa hlavne na pohon prítlačného valca, tesniaceho valca čistiaceho valca, dokončovacieho napínacieho valca a stláčacieho valca na hutníckom zariadení.

Symbolizujúci príklad: BJ125D1000

BJ: Typ BJ

125: Špecifikácia je 125

Typ D:D

1000: Dĺžka je 1000

Popis

Univerzálna spojka s guľovou klietkou s konštantnou rýchlosťou oblúka je precízny komponent, ktorý hrá kľúčovú úlohu v oblasti moderných priemyselných prevodoviek. Vďaka svojmu vynikajúcemu výkonu a spoľahlivej kvalite sa stal ideálnou voľbou pre mnohé scenáre aplikácií s vysokým dopytom.

Kĺb CV sa skladá hlavne z hlavných komponentov, ako je vonkajší krúžok guľôčkovej klietky, vnútorný krúžok v tvare hviezdy, klietka a oceľová guľôčka na prenos sily. Vonkajší krúžok guľôčkovej klietky a vnútorný krúžok v tvare hviezdy sú pevne spojené s hlavným a podriadeným hriadeľom. Stred oceľovej guľôčky na prenos sily sa nachádza v rovine prechádzajúcej stredom spojky a je umiestnený v obežnej dráhe zloženej z vonkajších guľových drážok guľového vonkajšieho krúžku a vonkajších guľových drážok hviezdicového vnútorného krúžku. Stredy dvoch gúľ sa presne zhodujú so stredom univerzálnej spojky a oceľové guľôčky sú inštalované v okne klietky. Takéto vynikajúce konštrukčné riešenie zaisťuje, že keď sa zmení uhol medzi hlavným a vedľajším hriadeľom spojky, bod prenosu sily je vždy na semene uhla, čím sa realizuje synchronizácia rýchlosti medzi hlavným a podradeným hriadeľom, čo je tiež základný dôvod, prečo sa nazýva synchrónna univerzálna spojka s konštantnou rýchlosťou.

Pokiaľ ide o výkon, táto spojka má veľa výhod. Jeho synchronizácia je vynikajúca, čo účinne predchádza problémom s nestabilnou prevádzkou zariadenia spôsobenou rozdielom otáčok. Má silnú vyrovnávaciu pamäť a znižuje vibrácie, čo môže výrazne znížiť hluk počas procesu prenosu a vytvoriť tichšie prostredie pre prevádzku zariadenia. Navyše pri rovnakom priemere otáčania a uhle sklonu môže byť jeho nosnosť zvýšená 0,5-1 krát v porovnaní s podobnými výrobkami, ktoré sú plne schopné prenášať veľký krútiaci moment. V axiálnom aj radiálnom smere má veľké množstvo kompenzácie, najmä v axiálnom smere, čo je možné dosiahnuť bez vonkajších drážok, čo výrazne zjednodušuje celkovú štruktúru zariadenia. Okrem toho má spojka aj výhody novej štruktúry, nízkej hmotnosti, dobrej spracovateľnosti atď., čo je vhodné pre hromadnú výrobu a pomáha znižovať náklady. Zároveň je spoľahlivý v prevádzke, ľahko sa montuje a demontuje, ľahko sa každodenne udržiava a má dlhú životnosť. Či už ide o nízkorýchlostné ťažké zaťaženie alebo podmienky vysokorýchlostného prevodu, ľahko sa s tým vyrovná.

Synchrónna univerzálna spojka s konštantnou rýchlosťou typu s pevnou guľovou klietkou s vysokým krútiacim momentom je široko používaná v mnohých priemyselných odvetviach, ako je hutníctvo, baníctvo, strojárske stroje, petrochemický priemysel atď. Vo veľkých zariadeniach na valcovanie ocele v metalurgickom priemysle môže stabilne prenášať veľký krútiaci moment, aby sa zabezpečila účinnosť a presnosť procesu valcovania ocele; vo výkopových a dopravných zariadeniach banských strojov sa dokáže prispôsobiť zložitým pracovným podmienkam, aby sa zabezpečil stabilný a spoľahlivý prenos energie; pri zdvíhacích a výkopových operáciách strojárskych strojov poskytuje silnú podporu pre silný výkon zariadenia; vo veľkých miešacích a dopravných zariadeniach v petrochemickom priemysle zohráva dôležitú úlohu pri prenose.
