Špecifikácia

Prevodová spojka bubna so stredným hriadeľom typu RSK-GIICLZ je vylepšeným variantom série GICLZ, špeciálne navrhnutá pre vysokovýkonné pohonné systémy na veľmi dlhé vzdialenosti. Tento model obsahuje zosilnenia v kritických oblastiach, ako je vysokopevnostný medzihriadeľ a zhrubnutý ozubený veniec, ktoré poskytujú vyššiu kapacitu krútiaceho momentu a odolnosť proti nárazu. Je vhodný pre aplikácie na prenos energie s vysokým zaťažením s prísnymi požiadavkami na spoľahlivosť pohonu, životnosť a kompenzáciu extrémneho nesúosovosti, ako sú hutnícke kontinuálne odlievače, prístavné žeriavy a veľkokapacitné banské dopravníky.

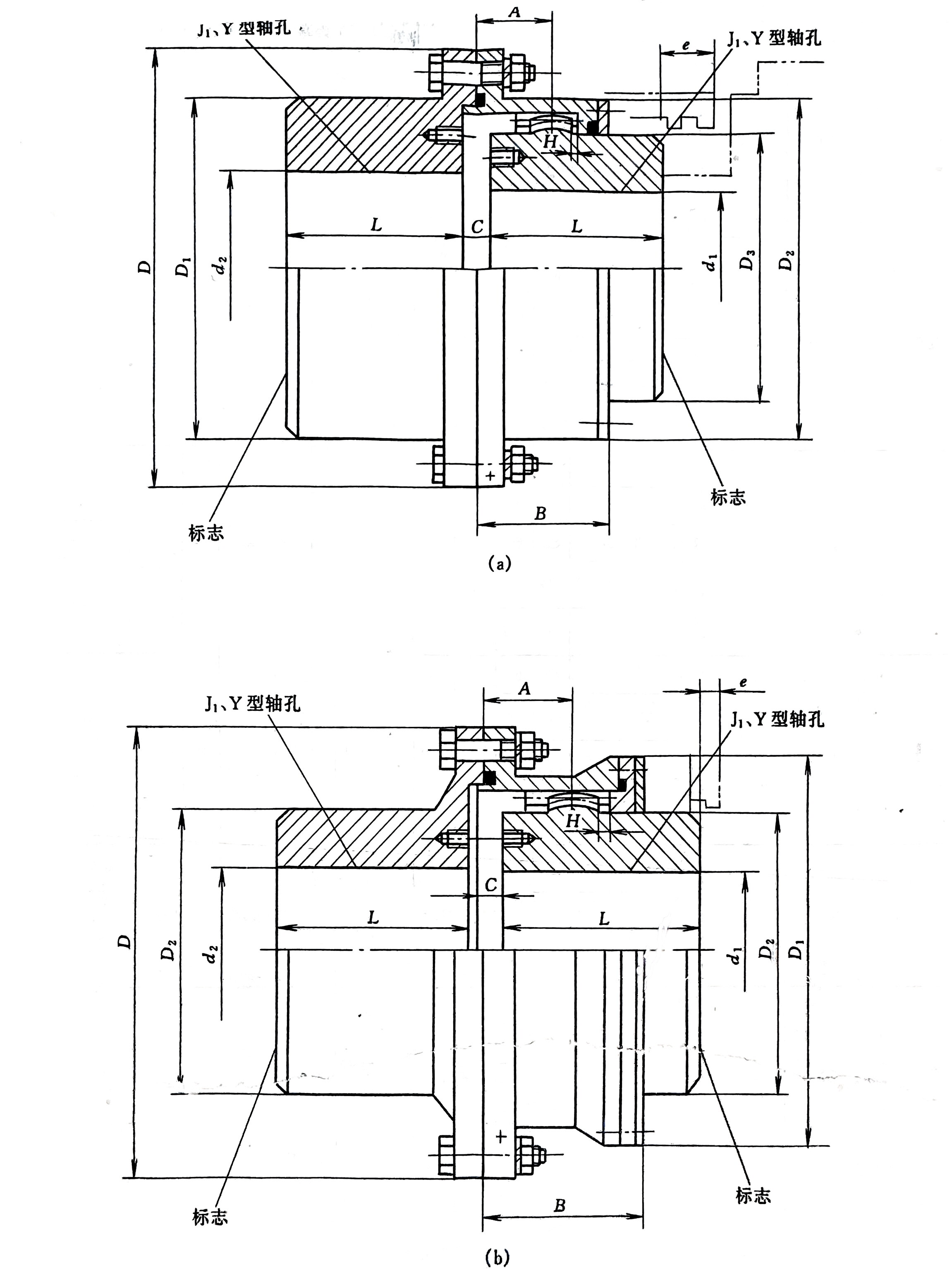

Model	Menovitý krútiaci moment Tn/N.m	Povolená rýchlosť n/r.min-1	Priemer axiálneho otvoru d1\d2	Axiálna dĺžka L		D	D1	D2	D3	C	H	A	B	e	Dávkovanie maziva /ml	Hmotnosť m/kg	Moment zotrvačnosti I/kg.m2
				Y	J1
GIICLZ1	400	4000	16,18,19	42	--	103	71	71	50	8	2	18	38	38	31	3.5	0.016
			20,22,24	52	38											3.3	0.015
			25,28	62	44											3.5	0.016
			30,32,35,38	82	60											4.1	0.02
			40,42,45,48,50	112	84											5.7	0.028
GIICLZ2	710	4000	20,22,24	52	38	115	83	83	60	8	2	21	44	42	42	5.3	0.027
			25,28	62	44											4.8	0.025
			30,32,35,38	82	60											5.7	0.028
			40,42,45,48,50,55,56	112	84											7.2	0.032
			60	142	107											9.2	0.04
GIICLZ3	1120	4000	22,24	52	38	127	95	95	75	8	2	22	45	42	42	3.8	0.036
			25,28	62	44											7.8	0.044
			30,32,35,38	82	60											7.6	0.044
			40,42,45,48,50,55,56	112	84											9.8	0.053
			60,63,65,70	142	107											12.5	0.067
GIICLZ4	1800	4000	38	82	60	149	116	116	90	8	2	24.5	49	42	53	10.5	0.085
			40,42,45,48,50,55,56	112	84											13.5	0.102
			60,63,65,70,71,75	142	107											16.5	0.156
			80	172	132											19.4	0.195
GIICLZ5	3150	4000	40,42,45,48,50,55,56	112	84	167	134	134	105	10	2.5	27.5	54	42	77	18.1	0.176
			60,63,65,70,71,75	142	107											23.1	0.207
			80,85,90	172	132											28.5	0.25
GIICLZ6	5000	4000	45,48,50,55,56	112	84	187	153	153	125	10	2.5	28	55	42	91	23.9	0.3
			60,63,65,70,71,75	142	107											29.3	0.356
			80,85,90,95	172	132											35.4	0.417
			100 105	212	167											36.2	0.426
GIICLZ7	7100	3750	50,55,56	112	84	204	170	170	140	10	2.5	30	59	42	108	29.6	0.46
			60,63,65,70,71,75	142	107											36.3	0.53
			80,85,90,95	172	132											43.8	0.63
			100 105,110,115	212	167											54.3	0.76
GIICLZ8	10000	3300	55,56	112	84	230	186	186	155	12	3	33.5	71	47	161	37.8	0.73
			60,63,65,70,71,75	142	107											46.1	0.86
			80,85,90,95	172	132											54.9	0.1
			100,110,115,120,125	212	167											67.4	1.19
GIICLZ9	16000	3000	65,70,71,75	142	107	256	222	212	180	12	3	34.5	37	47	184	60	1.43
			80,85,90,95	172	132											71.8	1.66
			100,110,120,125	212	167											88	2.0
			130,135,140,150	252	202											104.4	2.3
GIICLZ10	22400	2650	65,70,71,75	142	107	287	239	239	200	14	3.5	39	82	47	276	76.1	2.32
			80,85,90,95	172	132											91.1	2.7
			100,110,120,125	212	167											111.4	2.74
			130,135,140,150	252	202											133.5	4.9
GIICLZ11	35500	2350	110,120,125	212	167	325	250	276	235	14	3.5	40.5	85	47	322	137	5.64
			130,140,150	252	202											162.4	6.5
			160,170,175	302	242											193	9.56
GIICLZ12	50000	1850	130,140,150	252	202	362	286	313	270	16	4	44.5	95	49	404	212.8	11.05
			160,170,180	302	242											268	12.37
			190 200	352	282											290	15.72
GIICLZ13	71000	1850	150	252	242	412	322	350	300	18	4.5	49	104	49	585	272.3	15.72
			160,170,180,185	302	282											320	18.14
			190 200,220,225	352	330											370	25.36
GIICLZ14	112000	3300	70,180,185	302	282	462	420	335	--	22	5.5	86	148	63	1600	389	27.6
			190 200,220	352	330											438	30.7
			240 250	410	380											509	34.4
GIICLZ15	180000	1500	190 200,220	352	282	512	470	380	--	22	5.5	91	158	63	2100	566	49.7
			240 250,260	410	330											650	55.9
			280 295	470	380											740	62.3
GIICLZ16	250000	1300	220	352	282	580	430	430	--	28	7	104.5	177	67	2500	751	84.8
			240 250,260	410	330											857	94.9
			280 300 320	470	380											974	105.4
GIICLZ17	355000	1200	250,260	410	330	644	582	490	--	28	7	99	182	67	2700	1110	155.3
			280,290,300 320	470	380											1255	173
			340,360,365	550	450											1465	195
GIICLZ18	500000	1050	280,290,300 320	470	380	726	658	540	--	28	8	111	215	75	3900	1580	278
			340,360 380	550	450											1830	315
			400	650	540											2160	362
GIICLZ19	710000	950	300,320	470	380	818	748	630	--	32	9	116	220	75	5000	2115	490
			340,360 380	550	450											2457	558
			400,420,440,450,460	650	540											2892	645
GIICLZ20	1000000	800	360,380	550	450	928	838	720	--	32	10.5	123.5	235	75	6200	3223	960
			400,420,440,450,460	650	540											3793	1109
			480 500
			530 540	800	680											4680	1340
GIICLZ21	1400000	750	400,420,440,450,460	650	540	1022	928	810	--	40	11.5	127.5	245	75	7000	4780	1740
			480.500
			530 560 600	800	680											5905	2111
GIICLZ22	1800000	650	450,460,480,500	650	540	1134	1036	915	--	40	13	131	255	75	8700	6069	2805
			530 560 600,630	800	680
			670 680	900	780											7504	3409
GIICLZ23	2500000	600	530 560 600,630	800	680	1282	1178	1030	--	50	14.5	149.5	290	80	15000	9633	5663
			670,700,710,750,770	900	780											11133	6555
GIICLZ24	3550000	550	560 600 650	800	680	1428	1322	1175	--	50	16.5	158.5	305	80	18000	12460	9322
			670,710,750	900	780											14465	10731
			800 850	1000	880											16110	11905
GIICLZ25	5000000	460	670,700,710,750	900	780	1644	1538	1390	--	50	19	162.5	310	80	23000	19837	20697
			800 850	1000	880											22381	23346
			900 950	--	980											24765	25652
			1 000 1040 $ $		1100											27797	28793

Popíšte

I. Výhody jadra (v porovnaní s čelnými ozubenými spojkami)

Vynikajúca kompenzácia uhlového a radiálneho vychýlenia

Barreled Design: Vonkajšie okraje vonkajších zubov sú opracované do guľového (valcového) tvaru, ktorý poskytuje väčšiu vôľu.
Efekt: Umožňuje zaberať vnútorné a vonkajšie zuby pod väčšími uhlami a prispôsobuje sa určitým radiálnym posunom. Uhlová kompenzácia môže zvyčajne dosiahnuť 1°30′ a radiálna kompenzácia je výrazne lepšia ako spojky s čelným ozubením. To je jeho najzásadnejšia výhoda.

Vysoká nosnosť, nízke opotrebenie, dlhá životnosť

Povrchový kontakt: Pri nesprávnom zarovnaní si valcovité zuby udržujú povrchový kontakt, čím sa zabráni zaťaženiu hrán a koncentrácii napätia, ktoré sú bežné v ostrohových zuboch.
Efektívne rozloženie zaťaženia: Záťaž je rozložená rovnomernejšie po šírke zuba, čím sa znižuje tlak na jednotku plochy.
Účinok: Výrazne zvyšuje nosnosť spojky a odolnosť proti nárazom, pričom znižuje opotrebovanie a predlžuje životnosť.

Automatické zarovnanie a schopnosť samocentrovania

Sférický záber charakteristický pre valcovité zuby poskytuje určitý stupeň „samoprispôsobivosti“. Dokáže sa automaticky prispôsobiť menším odchýlkam spôsobeným chybami pri inštalácii alebo usadením základov, čím chráni ložiská pripojeného zariadenia.

II. Štrukturálne a iné charakteristiky

Kompaktná konštrukcia, vysoký krútiaci moment

Pri rovnakej veľkosti môžu valcové ozubené spojky prenášať vyšší krútiaci moment a ponúkajú vysokú objemovú účinnosť.

Vyžaduje mazanie a tesnenie

Mazanie: Keďže ide o tuhú pohyblivú spojku, jej povrchy zubov vyžadujú dobré mazanie (zvyčajne olej alebo mazivo), aby sa minimalizovalo opotrebovanie a tvorba tepla.
Tesnenie: Štandardné vybavenie zahŕňa tesnenia, ako sú O-krúžky alebo okrajové tesnenia, ktoré zabraňujú úniku maziva a prenikaniu vonkajších nečistôt. Spoľahlivosť tesnenia priamo ovplyvňuje životnosť spojky.

Vysoká spoľahlivosť, vhodné do náročných podmienok

Vďaka svojej odolnosti sú spojky typu RSK-GIICL široko používané v aplikáciách zahŕňajúcich nepretržitú prevádzku, veľké zaťaženie, stredné až vysoké rýchlosti a mierne vychýlenie. Príklady zahŕňajú: metalurgické valcovne, banské stroje, ťažké zdvíhacie zariadenia, námorné pohonné systémy a generátory.
