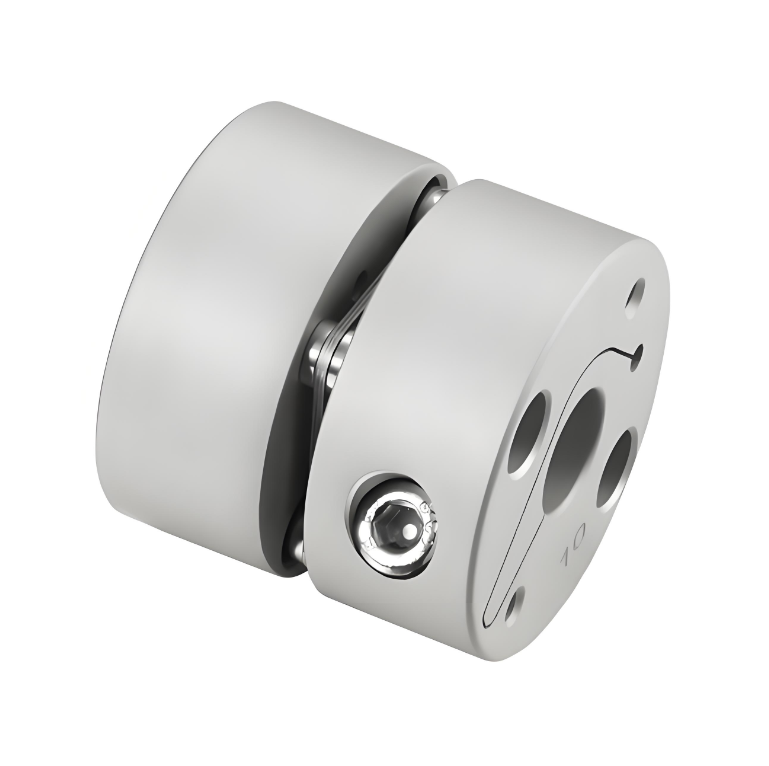

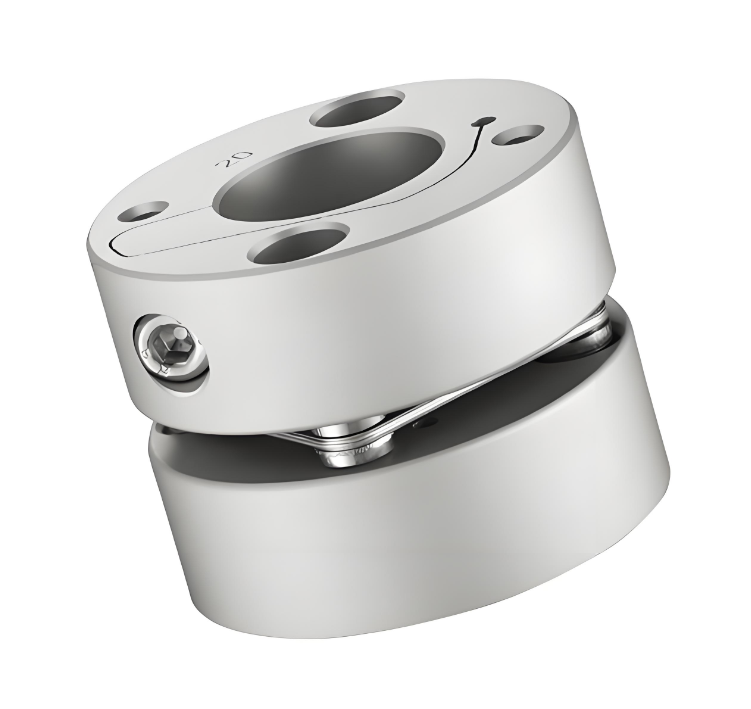

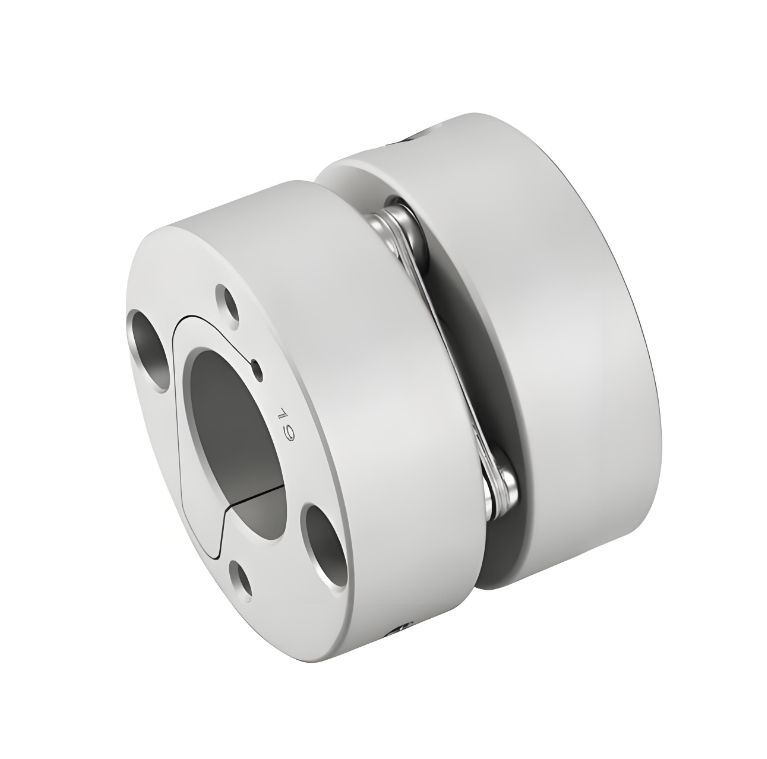

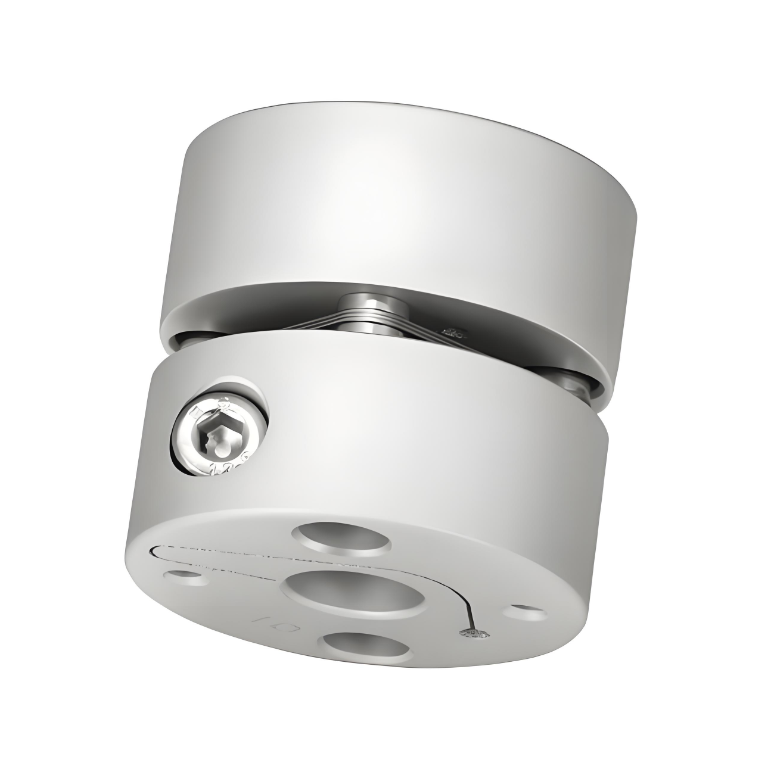

RSK-CPSM tuhosť s vysokým krútiacim momentom Jednomembránová spojka zo zliatiny hliníka vnútorné uťahovanie upínacej skrutky

RSK-CPSM tuhosť s vysokým krútiacim momentom Jednomembránová spojka zo zliatiny hliníka vnútorné uťahovanie upínacej skrutky

Kontaktujte nás
  • Špecifikácia
  • Popíšte
Špecifikácia

> Objímka hriadeľa je vyrobená z vysoko pevnej hliníkovej zliatiny

> Membrána je vyrobená z nehrdzavejúcej ocele 304

> Vnútorné upínanie na zníženie chýb pri inštalácii

> Vysoká tuhosť krútiaceho momentu, môže presne riadiť otáčanie hriadeľa, môže vykonávať vysoko presné ovládanie

> Navrhnuté špeciálne pre servo, krokový motor

> Spojenie hriadeľa a puzdra hriadeľa bez medzery je vhodné pre otáčanie dopredu a dozadu

> Nízka zotrvačnosť, vhodná pre vysokorýchlostnú prevádzku

> Spôsob utiahnutia vnútornej upínacej skrutky

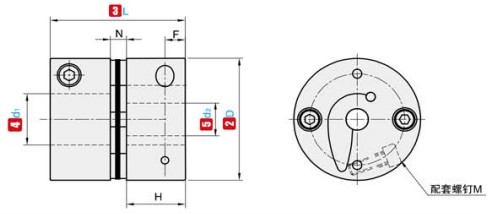

①NIE. ②D ③L ④d₁ ⑤d₂ Voliteľný rozsah N F H M Uťahovací moment skrutky
(N ·m)
RSK-CPSM 19 20 3 4 5 6 6,35 7 8 1.8 3.3 9.1 M2.5 1
26 26 3 4 5 6 6,35 7 8 9 9.525 10 2.6 3.9 11.35 M3 1.5
34 32 5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 3.5 4.85 14.25 M4 3.5
39 34.5 8 9 9,525 10 11 12 12,7 14 15 16 4.5 5 14.9 M4 3.5
44 34.5 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 4.5 5 14.9 M4 3.5
56 45 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 5.5 6.4 19.75 M5 8

①NIE. ②D ③L Menovitý krútiaci moment
(N ·m) 		Prípustná excentricita
(mm) 		Prípustné vychýlenie
(°) 		Prípustná axiálna odchýlka
(mm) 		Povolená rýchlosť
(ot./min.) 		Statická reverzná tuhosť
(N ·m/rad) 		Moment zotrvačnosti Hmotnosť
(g)
RSK-CPSM 19 20 1 0.1 1 ±0,09 10000 1400 6,7 × 10⁻⁷ 12
26 26 2 0.1 1 ±0,14 10000 3700 2,2 × 10⁻⁶ 28
34 32 5 0.1 1 ±0,18 10000 5700 8,0 × 10⁻⁶ 61
39 34.5 10 0.1 1 ±0,23 10000 8100 2,2 × 10⁻⁵ 88
44 34.5 12 0.1 1 ±0,27 10000 18000 2,8 × 10⁻⁵ 100
56 45 25 0.1 1 ±0,36 10000 20000 1,2 × 10⁻⁴ 220
