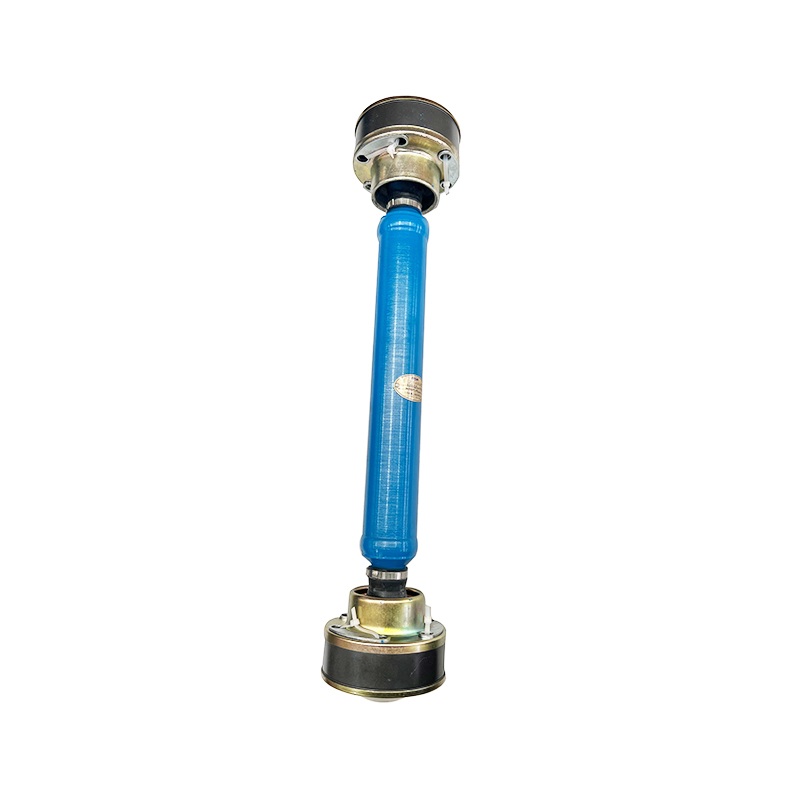

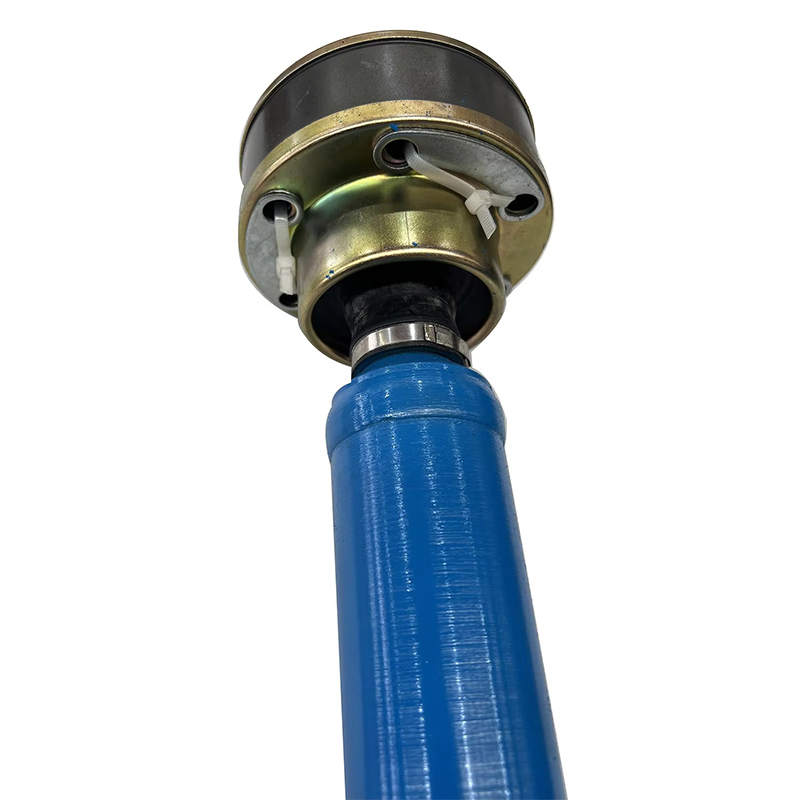

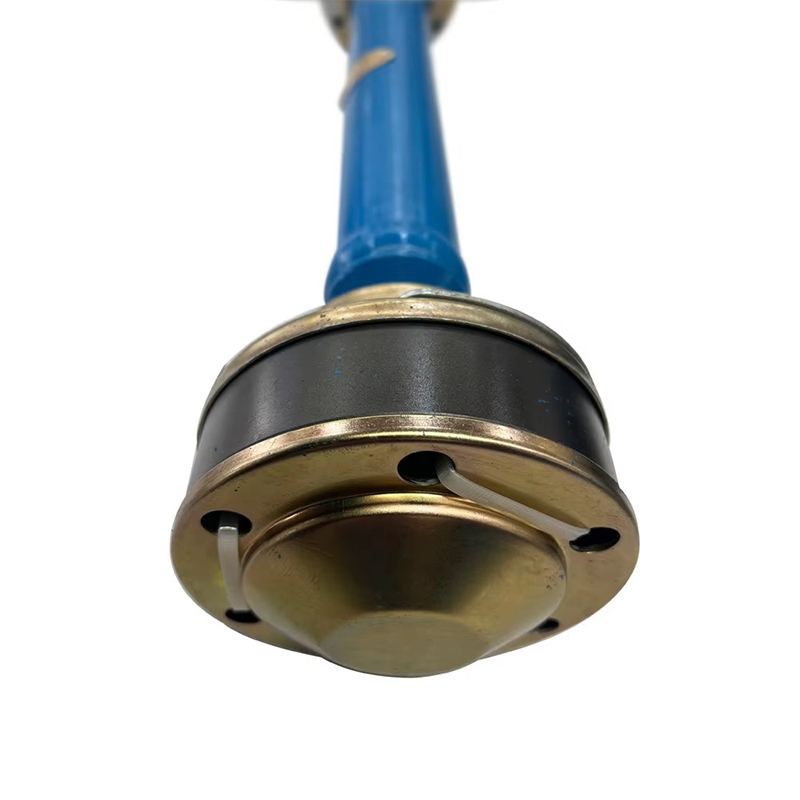

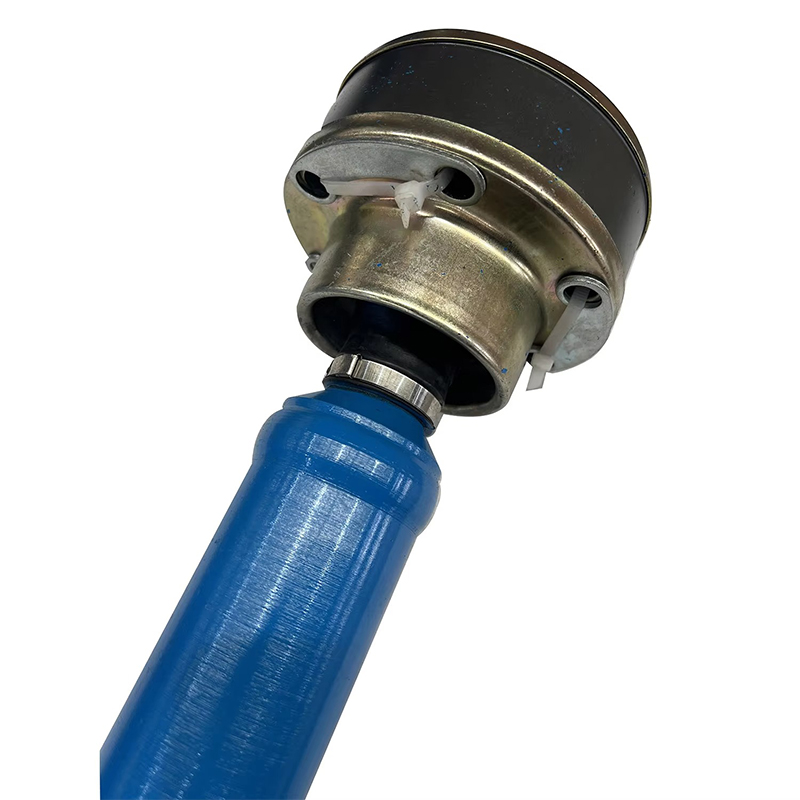

RSK-CV06-111 EL Teleskopický rýchlobežný kĺb odolný voči oderu pre skúšobnú stolicu

RSK-CV06-111 EL Teleskopický rýchlobežný kĺb odolný voči oderu pre skúšobnú stolicu

Kontaktujte nás
  • Špecifikácia
  • Popíšte
Špecifikácia

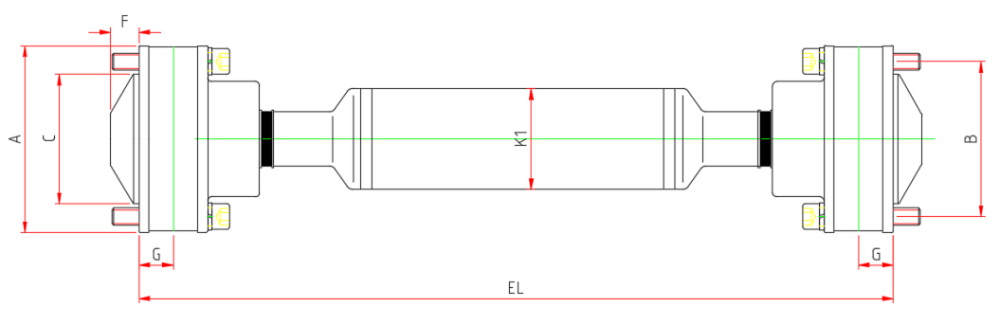

Norm Rýchlosť ot./min Uhol ° ΦA-0,05 mm ΦB ±0,1 mm ΦC  0,05 mm G mm φK1 mm EL mm Rozšírenie mm
05 8000 10 83 74 64 10.5 40 190 16
10 8000 10 94 80 64 15 50 240 12
13 8000 10 99 86 67.5 19 50 250 22
15 8000 10 108 94 81 20 60 270 16
21 8000 10 128 108 90 23 70 280 24
30 5000 10 148 128 112 24 70 340 25
32 5000 10 180 155.5 136 24 90 420 25

Norm N.m M
kg 		I kgm² Ct
KN.m/rad 		M
kg 		I
kgm² 		Ct
KN.m/rad
05 580 3 0.0012 18.6 0.19 0.00007 69.6
10 1300 4.3 0.0040 31.4 0.35 0.00019 197.9
13 1300 5 0.0050 30.3 0.35 0.00019 197.9
15 2500 6.6 0.0080 49.2 0.42 0.00034 352.3
21 3500 10.3 0.0172 76.5 0.65 0.00071 730.4
30 3500 16.3 0.0353 172.2 0.65 0.00071 730.4
32 6000 25.4 0.0824 174 0.85 0.00157 613.5

Krútiaci moment = Maximálny statický krútiaci moment
Rýchlosť = Maximálna rýchlosť (vyššia ako rýchlosť uvedená v tabuľke, vyžaduje sa samostatná konštrukcia) Uhol = Maximálny uhol spojenia (nepoužíva sa do limitu)
Hmotnosť = Minimálna dĺžka Hmotnosť = Minimálna dĺžka Hmotnosť zotrvačnosti = Maximálna dĺžka
Kompenzácia hmotnosti = na 100 mm nárastu
Kompenzácia faktora tuhosti = na 100 mm nárastu EL = Dĺžka pri používaní ± Roztiahnutie Roztiahnutie
