- Špecifikácia
- Popis
Špecifikácia
Kompenzuje veľké uhlové vychýlenie
Kompaktný dizajn s vysokou nosnosťou
Vysoká účinnosť prenosu
Vysoká spoľahlivosť a relatívne jednoduchá údržba
Vhodné do drsného prostredia
Prispôsobené vašim požiadavkám
V praktických aplikáciách sa na základe veľkosti prenášaného krútiaceho momentu delia na typy pre veľké zaťaženie, stredné zaťaženie, ľahké zaťaženie a malé typy. Vysokovýkonné univerzálne spojky sa bežne používajú v hutníckych strojoch, ťažkých strojoch, ropných strojoch, stavebných strojoch, zdvíhacích a prepravných strojoch atď. Malé univerzálne spojky sa primárne používajú na prenos pohybu, typicky v presných strojoch a riadiacich mechanizmoch.

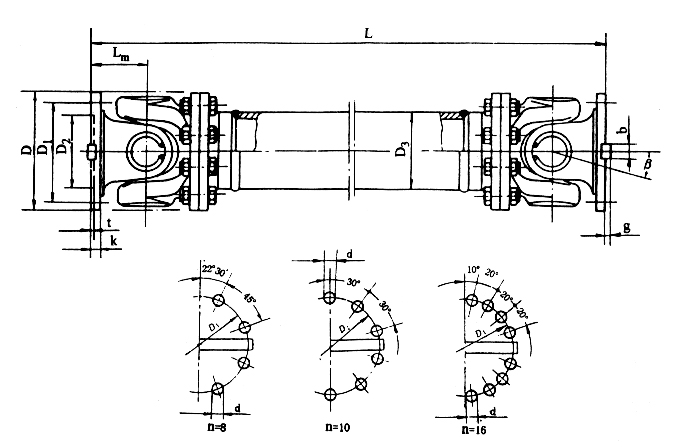

| P/N | Taktický priemer D/mm | Nominálny krútiaci moment Tn/kN.m | Krútiaci moment únavy Tf/kN.m | Uhlové vychýlenieβ/(。） | Rozmer (mm) | Dynamický moment zotrvačnostiI (kg·m2) | Hmotnosť ( kg) | ||||
| Lmin | D3 | Lm | Lmin | Nárast každých 100 mm | Lmin | Nárast každých 100 mm | |||||
| SWC180WF | 180 | 12.5 | 6.3 | ≤25 | 560 | 114 | 110 | 0.248 | 0.0070 | 58 | 2.8 |
| SWC225WF | 225 | 40 | 20 | ≤ 15 $ $ | 610 | 152 | 120 | 0.636 | 0.0234 | 93 | 4.9 |
| SWC250WF | 250 | 63 | 31.5 | ≤ 15 $ $ | 715 | 168 | 140 | 1.352 | 0.0277 | 143 | 5.3 |
| SWC285WF | 285 | 90 | 45 | ≤ 15 $ $ | 810 | 194 | 160 | 2.664 | 0.0510 | 220 | 6.3 |
| SWC315WF | 315 | 125 | 63 | ≤ 15 $ $ | 915 | 219 | 180 | 4.469 | 0.0795 | 300 | 8.0 |
| SWC350WF | 350 | 180 | 90 | ≤ 15 $ $ | 980 | 267 | 194 | 7.388 | 0.2219 | 412 | 15.0 |
| SWC390WF | 390 | 250 | 125 | ≤ 15 $ $ | 1100 | 267 | 215 | 13.184 | 0.2219 | 588 | 15.0 |
| SWC440WF | 440 | 355 | 180 | ≤ 15 $ $ | 1290 | 325 | 260 | 23.25 | 0.4744 | 880 | 21.7 |
| SWC490WF | 490 | 500 | 250 | ≤ 15 $ $ | 1360 | 325 | 270 | 40.75 | 0.4744 | 1173 | 21.7 |
| SWC550WF | 550 | 710 | 355 | ≤ 15 $ $ | 1510 | 426 | 305 | 68.48 | 1.3570 | 1663 | 34.0 |
| SWC620WF | 620 | 1000 | 500 | ≤ 15 $ $ | 1690 | 426 | 340 | 127.53 | 1.3570 | 2332 | 34.0 |
