Špecifikácia

Spojka pneumatík typu RSK-UL je vysoko flexibilná, bezúdržbová flexibilná spojka. Jeho základnou súčasťou je elastomér v tvare pneumatiky vyrobený z gumy alebo polyuretánu, ktorý je pomocou skrutiek spojený s dvomi kovovými polovicami príruby. Dosahuje výraznú kompenzáciu posunu a výkonné odpruženie a tlmenie vibrácií prostredníctvom radiálnej kompresie a šmykovej deformácie elastoméru. Je vhodný pre stredne až nízkorýchlostné prenosové aplikácie, ako sú dopravníky, ventilátory a čerpacie agregáty, ktoré vyžadujú izoláciu vibrácií a kompenzáciu nesúosovosti.

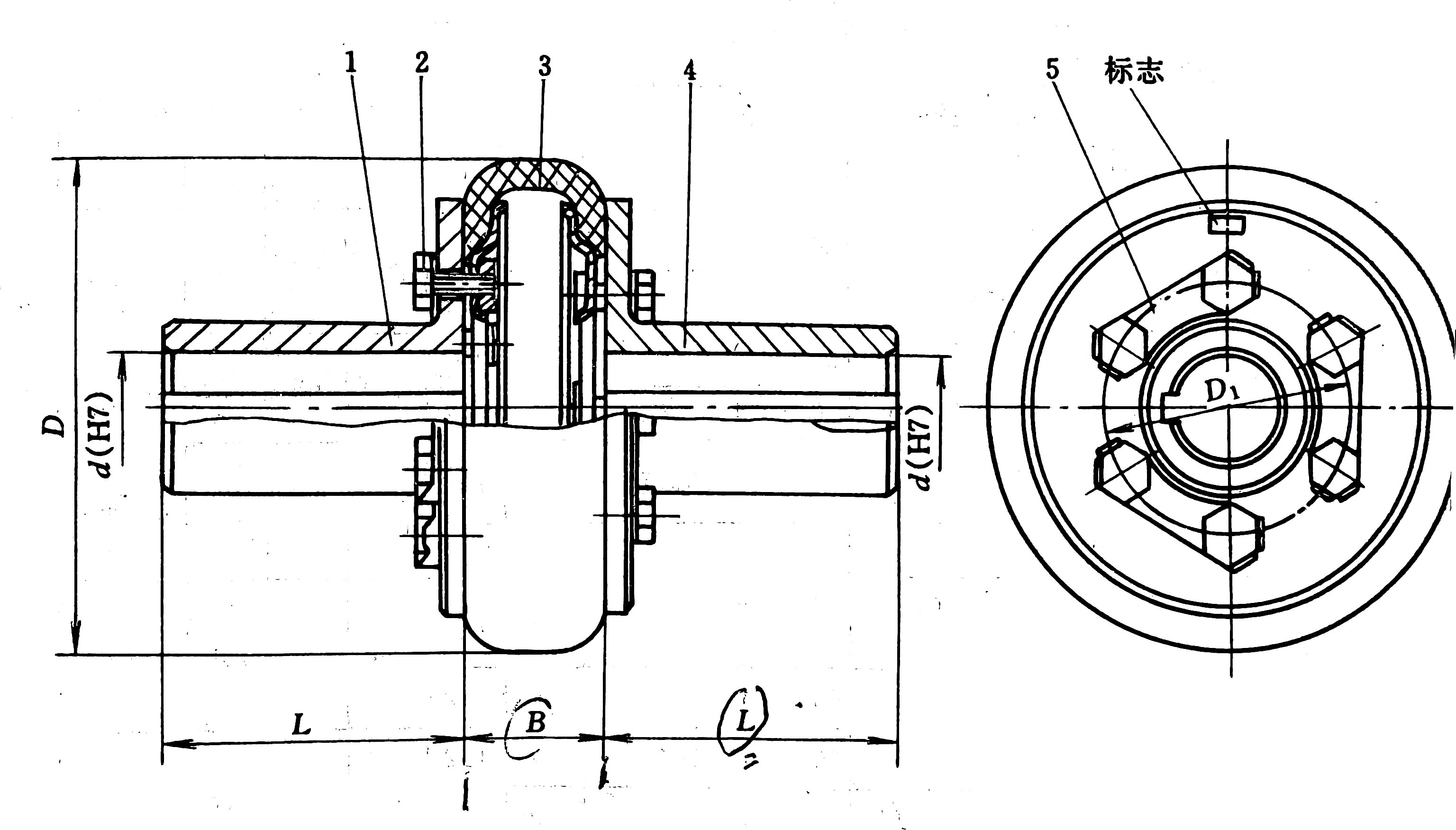

Model	Nominálny krútiaci moment /N·m	Okamžité maximum Krútiaci moment Tmax /N·m	Prípustné Rotačné Rýchlosť [n]		Priemer otvoru hriadeľa d(H7)		Dĺžka otvoru hriadeľa L		D	B		Moment Zo zotrvačnosti I	Hmotnosť m / kg
			Oceľ	Železo	Oceľ	Železo	J、J₁ -tvarovaný	v tvare Y
UL1	10	31.5	5000	3500	11	11	22	25	80	20	42	0.0003	0.7
					12, 14	12, 14	27	32
					16, 18	16	30	42
UL2	25	80		3000	14	14	27	32	100	26	51	0.0008	1.2
					16, 18、19	16, 18、19	30	42
					20, 22	20	38	52
UL3	63	180	4300		18, 19	18, 19	30	42	120	32	62	0.0022	1.8
					20, 22、24	20, 22	38	52
					25		44
UL4	100	315	4500		20, 22、24	20, 22、24	38	52	140	38	69	0.0044	3
					25, 28	25	44	62
					30		60
UL5	160	500	4000		24	24	38	52	160	45	80	0.0084	4.6
					25, 28	25, 28	44	62
					30, 32, 35	30	60	82
UL6	250	710	3600	2500	28	28	44	62	180	50	90	0.0164	7.1
					30, 32, 35、38	30, 32, 35	60	82
					40		84	112
UL7	315	900	3200		32, 35, 38	32, 35, 38	60	82	200	56	104	0.029	10.9
					40, 42, 45, 48	40, 42	84	112
UL8	400	1250	3000	2000	38	38	60	82	220	63	110	0.0448	13
					40, 42, 45, 48、50	40, 42、45	84	112
UL9	630	1800	2800		42, 45, 48, 50, 55, 56	42, 45, 48, 50, 55	84	112	250	71	130	0.0898	20
					60		107
UL10	800	2240	2400	1600	45, 48, 50, 55, 56	45, 48, 50, 55, 56	84	112	280	80	148	0.1596	30.6
					60, 63	60, 63	107	142
UL11	1000	2500	2100		50, 55, 56*	50, 55, 56*	84	112	320	90	165	0.2792	39
					60, 63、65、70、71、75	60, 63、65	107	142
UL12	1600	4000	2000		55, 56	55, 56	84	112	360	100	188	0.5356	59
					60, 63、65、70、71、75	60, 63、65、70、71、75	107	142
					80, 85	80	132	172
UL13	2500	6300	1800		63, 65, 70, 71, 75*	63, 65, 70, 71, 75*	107	142	400	110	210	0.896	81
					80, 85、90、95	80, 85、90、95	132	172
UL14	4000	10000	1600	1400	75*	75*	107	142	480	130	254	2.2616	145
					80, 85, 90, 95	80, 85, 90, 95	132	172
					100, 110	100, 110	167	212
UL15	6300	14000	1200	1120	85, 90, 95*	90, 95	132	172	560	150	300	4.6456	222
					100, 110, 120, 125,	100, 110, 120, 125	167	212
UL16	10000	20000	1000	1000	100, 110, 120, 125	100, 110, 120, 125			630	180	335	8.0924	302
					130, 140	130, 140	202	252
UL17	16000	31500	900	850			167	212	750	210	405	20.0176	561
							202	252
					160*	160*	242	302
UL 18 $ $	25000	59000	800	750			202	252	900	250	490	43.053	818
							242	302

Popíšte

Naša vodotesná a prachotesná spojka pneumatík je navrhnutá tak, aby si poradila s drsným pracovným prostredím a stále môže stabilne fungovať v drsných podmienkach, ako je vlhkosť a prach. Používa špeciálne procesy a materiály, ktoré účinne zabraňujú vniknutiu vody a prachu, zabezpečujú, že vnútorná štruktúra nie je skorodovaná a výrazne predlžuje životnosť.

Spojka spočíva na vysoko elastickom krúžku pneumatiky na prenos krútiaceho momentu, ktorý dokáže vynikajúco kompenzovať axiálne, radiálne a uhlové posunutie medzi dvoma hriadeľmi a má silnú prispôsobivosť chybám pri inštalácii zariadenia a posunu hriadeľa počas prevádzky. Jeho vynikajúce tlmenie a tlmenie nárazov môže výrazne znížiť nárazy a vibrácie zariadenia počas prevádzky, zabezpečiť hladký chod zariadenia, znížiť opotrebenie dielov, a tým znížiť náklady na údržbu. Táto funkcia zároveň dokáže efektívne znížiť prúdovú špičku počas prevádzky zariadenia. V porovnaní s inými spojkami môže byť zníženie až o 50 %, čo pomáha šetriť energiu a chrániť elektrický systém.

Z hľadiska konštrukčného riešenia je jednoduchý a kompaktný, nevyžaduje mazanie a zabraňuje znečisteniu a problémom s údržbou spôsobenými únikom maziva. Každodenná montáž a demontáž a údržba sú jednoduché a pohodlné. Keď je hlavná os motora raz zarovnaná, pri výmene pružného prvku nie je potrebné pohybovať hlavným motorom. Operáciu je možné dokončiť rýchlo, čo ušetrí veľa času a pracovnej sily.

Táto spojka je široko používaná v baníctve, hutníctve, textilnom priemysle, vodných čerpadlách a iných priemyselných odvetviach a môže pracovať stabilne v teplotnom rozsahu -20 ℃ až 80 ℃. Či už v silnom nárazovom prostredí banských zariadení, prašnom prostredí textilných dielní alebo dlhodobo vlhkej pracovnej scéne vodných čerpadiel, dokáže preukázať spoľahlivý výkon a poskytnúť solídnu záruku efektívnej prevádzky zariadení.
