Špecifikácia

Pracovný uhol ≤ 18°

Typ veľkého rozšírenia

Spojenie s prírubovým nábojom

Fundamental Specifications：

Typ	Diagram	Nominálny krútiaci moment (N·m)	Únavový krútiaci moment (N·m)	Allowable Operating Angle			The expansion Δ	The Moment of Inertia GD³ J × 10⁻ ³ (kg·m²)
Typ	Diagram	Nominálny krútiaci moment (N·m)	Únavový krútiaci moment (N·m)	In rotation	V kľude		The expansion Δ	L=1000	Every 100 more of the length
BJ75DT	Obrázok 1	1520	588	14°		16°	100	25.3	0.49
BJ95DT	Obrázok 1	2500	1127	14°		16°	100	52.2	0.49
BJ125DT	Obrázok 1	5782	2744	16°		18°	100	186	0.75
BJ150DT	Obrázok 1	11564	4704	16°		18°	110	396	1.04
BJ175DT	Obrázok 2	15680	6713	16°		18°	110	718	8.5
BJ200DT	Obrázok 2	23912	11172	16°		18°	110	1420	17.8
BJ225DT	Obrázok 2	29694	14700	16°		18°	140	2277	17.8
BJ250DT	Obrázok 2	42238	20678	18°		20°	140	3905	54
BJ300DT	Obrázok 2	63112	29106	18°		20°	140	7195	54

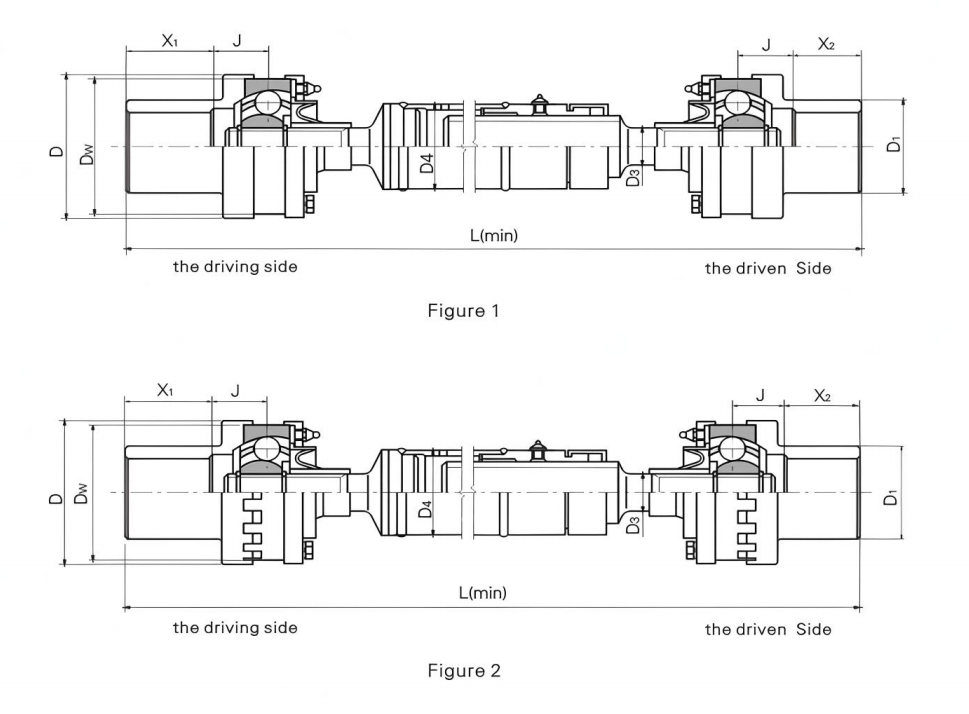

Hlavné rozmery:

Typ	Diagram	Dw	D	D1	D3	D4	J	L(min)
BJ75DT	Obrázok 1	80	85	55	22	50	26	640
BJ95DT	Obrázok 1	95	100	65	27.5	60	32	710
BJ125DT	Obrázok 1	125	130	90	36.75	76	42	840
BJ150DT	Obrázok 1	146	151	105	46	76	50	970
BJ175DT	Obrázok 2	165.1	170	120	52	89	60	1080
BJ200DT	Obrázok 2	190	196	140	60	102	65	1120
BJ225DT	Obrázok 2	212	218	160	66	102	70	1140
BJ250DT	Obrázok 2	230	238	180	76	140	80	1160

Poznámky: X ₁ ,X ₂ sú dĺžky koncov hriadeľov, o ktorých rozhodujú zákazníci.

The characteristic and usage

Nastavenie inštalačnej vzdialenosti a axiálneho roztiahnutia sa realizuje pomocou posuvného drážkového uloženia v univerzálnom kĺbe, Roztiahnutie je možné nastaviť podľa špeciálnej požiadavky. Používa sa hlavne na pohon prítlačného valca, tesniaceho valca čistiaceho valca, dokončovacieho napínacieho valca a lisovacieho valca na hutníckom zariadení.

The symbolizing example:BJ125DT1000

BJ: Typ BJ

125:The specification is 125

Typ D:D

T:The expansion of the intermediate shaft spline

1000:The length is1000

Popíšte

Pevná guľôčková klietka Constant Velocity Synchronous Universal Coupling veľké rozšírenie je komponent prevodovky, ktorý kombinuje inovatívny dizajn a vynikajúci výkon. Jeho vynikajúca štruktúra sa skladá z hviezdicového puzdra (vnútorná obežná dráha), guľového plášťa (vonkajšia obežná dráha), oceľovej gule, svorky, protiprachového krytu a klietky. Na vnútornej stene valcového plášťa a na vonkajšej strane hviezdicového puzdra zaisťuje jedinečný dizajn valcovej priamej drážky s presne umiestnenými oceľovými guľôčkami v kombinácii so stabilným umiestnením oceľových guľôčok pri klietke a šiestimi dobre namazanými dráhami prevodových oceľových guľôčok na vnútorných a vonkajších sedlách guľôčok stabilný a efektívny prenos sily.

Pri práci výkon vychádza z hriadeľa prevodovky a plynule sa dostáva na výstupný koniec vedením oceľových guľôčok a guľového plášťa. Bez ohľadu na to, ako sa mení uhol medzi hriadeľmi v zložitých pracovných podmienkach, spojka dokáže svojou dômyselnou štruktúrou zabezpečiť synchronizáciu otáčok vstupného hriadeľa a výstupného hriadeľa, aby sa dosiahol hladký a presný prenos sily.

Čo sa týka výkonu, má všetky výhody. Vysoká účinnosť prenosu je jeho významným vrcholom. Strata výkonu sa v rozsahu sklonu hriadeľa mení takmer lineárne. Za normálnych pracovných podmienok môže účinnosť prenosu dosiahnuť 0,98. Vďaka vynikajúcej schopnosti uhlovej kompenzácie je možné flexibilne meniť uhol medzi dvoma hriadeľmi od 0° do 45° a dokáže si poradiť s rôznymi inštalačnými a prevádzkovými prostrediami. Zároveň má tiež dobrý teleskopický výkon, ktorý dokáže efektívne absorbovať vibrácie a nárazy počas prevádzky zariadenia a znížiť systémové straty. Okrem toho je rotačný kanál spojky spracovaný s vysokou presnosťou a každý komponent je rovnomerné rotujúce teleso. Po prísnych experimentoch s dynamickým vyvážením je zaručená vysoká presnosť dynamického vyváženia a prevádzka je stabilná a spoľahlivá.

V oblasti automobilového priemyslu sa používa pre polonápravy vozidiel s pohonom predných kolies a hnacie hriadele vozidiel s pohonom všetkých kolies, aby sa zabezpečil plynulý výkon; v priemyselných strojoch, ako sú obrábacie stroje, ťažké stroje atď., poskytuje pevnú oporu pre stabilnú prevádzku zariadení. So svojou kompaktnou konštrukciou, jednoduchou inštaláciou, dobrým tesnením a dlhou životnosťou sa zaťahovacia synchrónna spojka univerzálneho hnacieho hriadeľa s pevnou guľovou klietkou stala ideálnou voľbou na prenos sily v mnohých priemyselných odvetviach.
