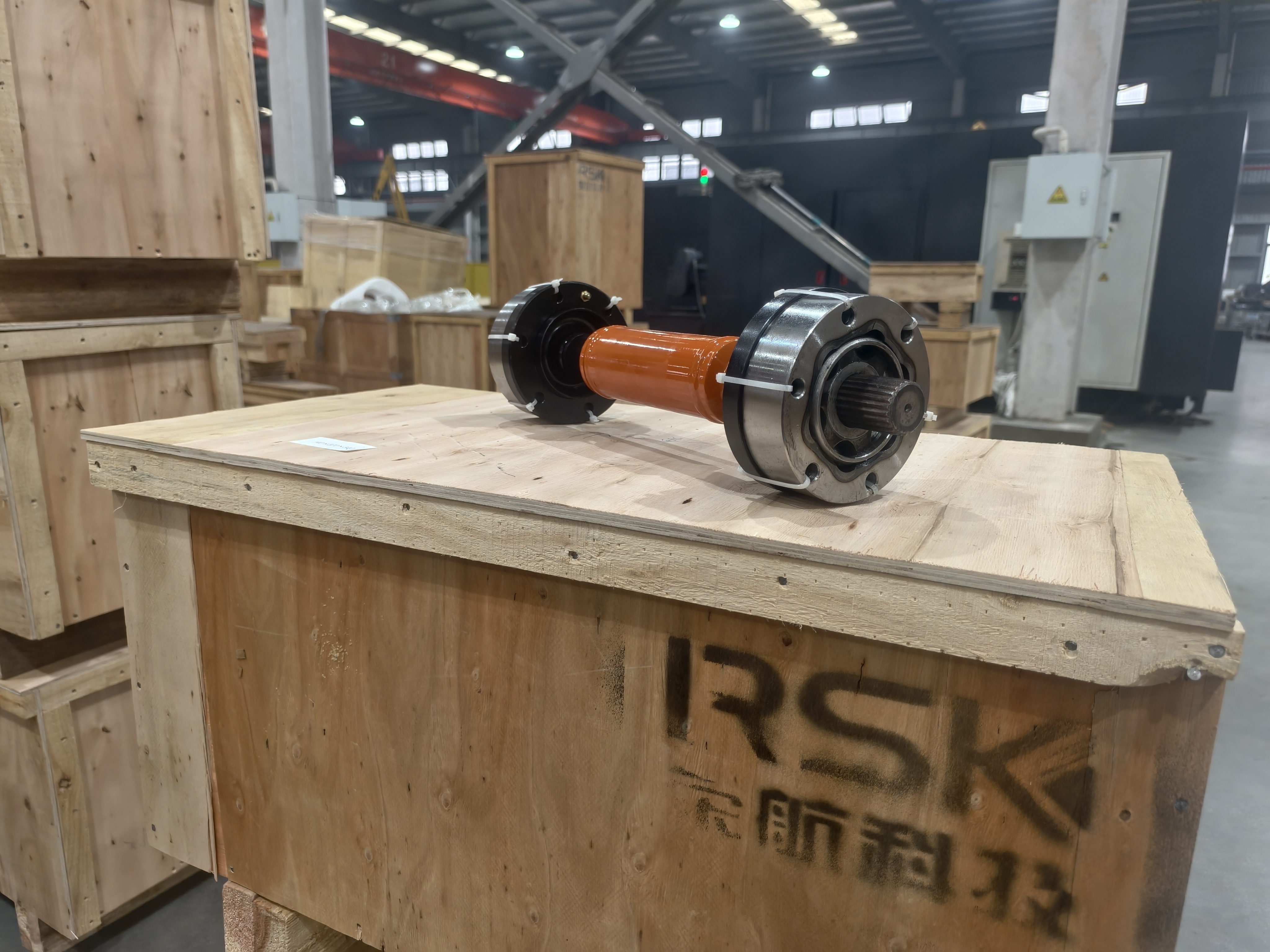

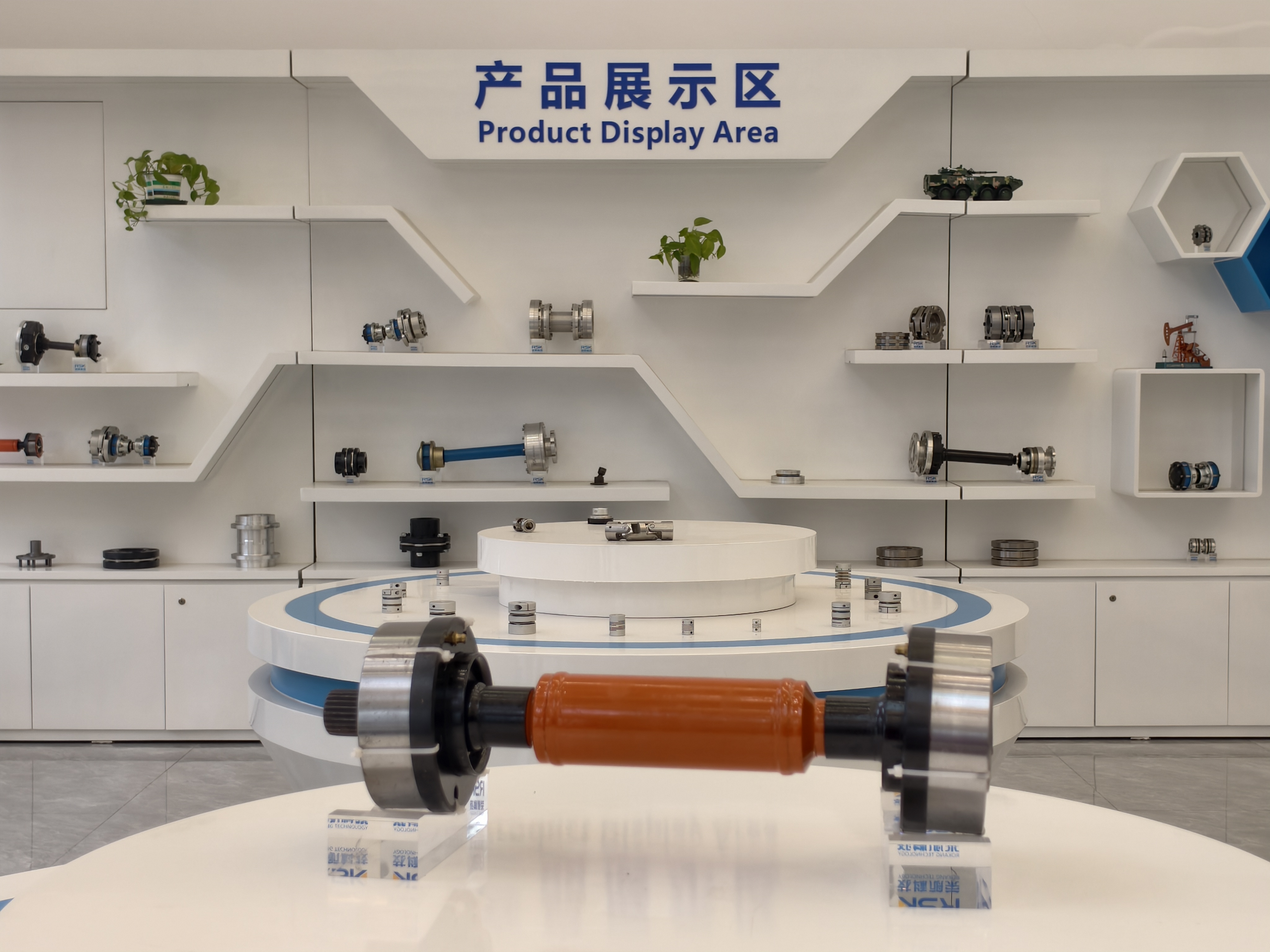

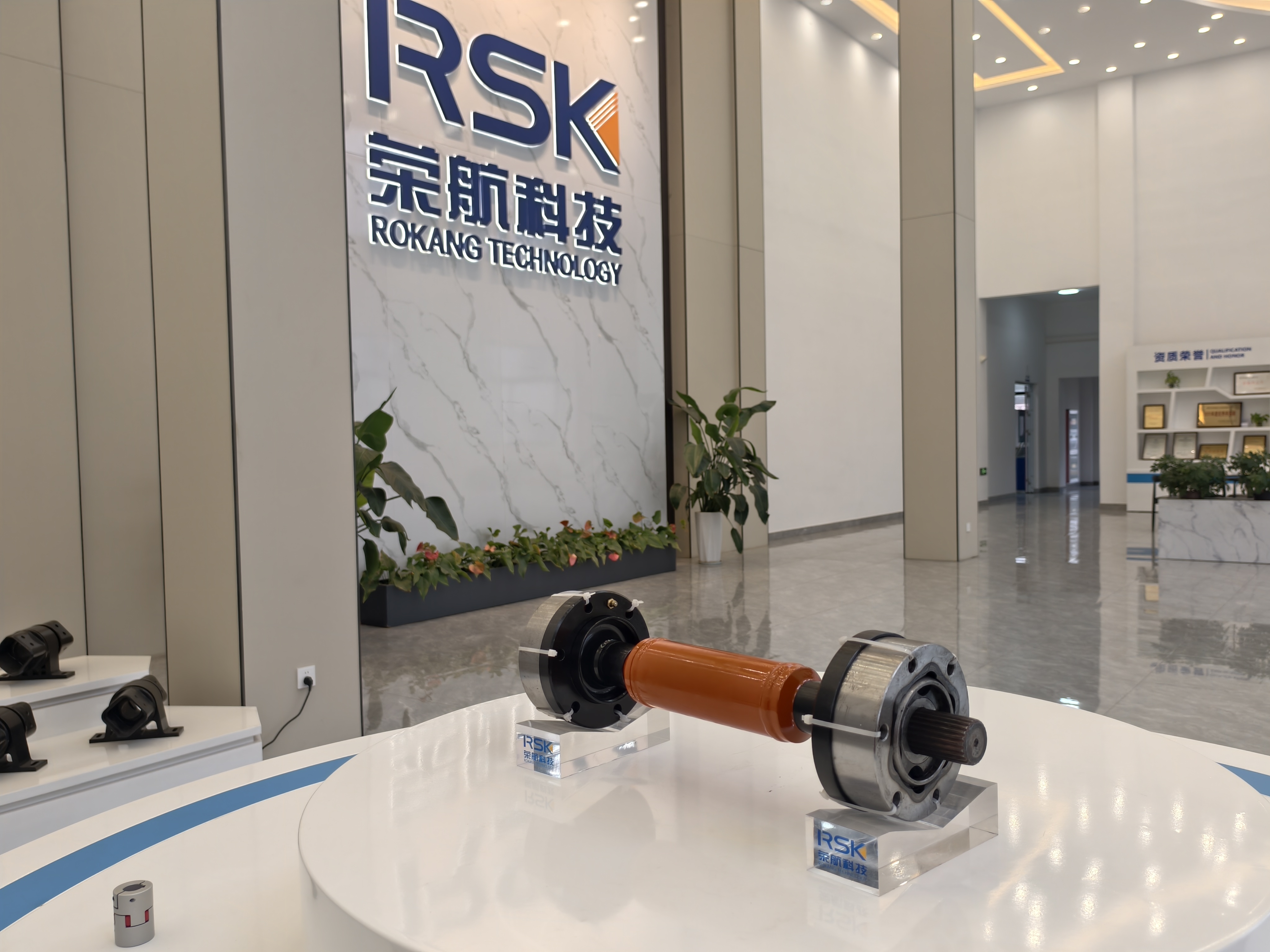

Name: RSK-BJDF Výroba vysokovýkonného priemyselného kĺbu CV s pevným typom
Rating: 5 (99 reviews)

Špecifikácia

Pracovný uhol ≤ 18°

Prípustná expanzia±12~±35

Základné špecifikácie:

Typ	Diagram	Nominálny krútiaci moment (N·m)	Únavový krútiaci moment (N·m)	Prípustný prevádzkový uhol		Rozšírenie Δ	Moment zotrvačnosti GD³ J × 10 ^-3 (kg·m²)
				Prípustný prevádzkový uhol			L = 500	L=1000	Každých 100 ďalších dĺžky
				V rotácii	V kľude		Pevný hriadeľ	Dutý hriadeľ	Pevný hriadeľ	Dutý hriadeľ
BJ75DF	Obrázok 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Obrázok 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Obrázok 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Obrázok 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	Obrázok 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Obrázok 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Obrázok 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Obrázok 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Obrázok 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

Hlavné rozmery:

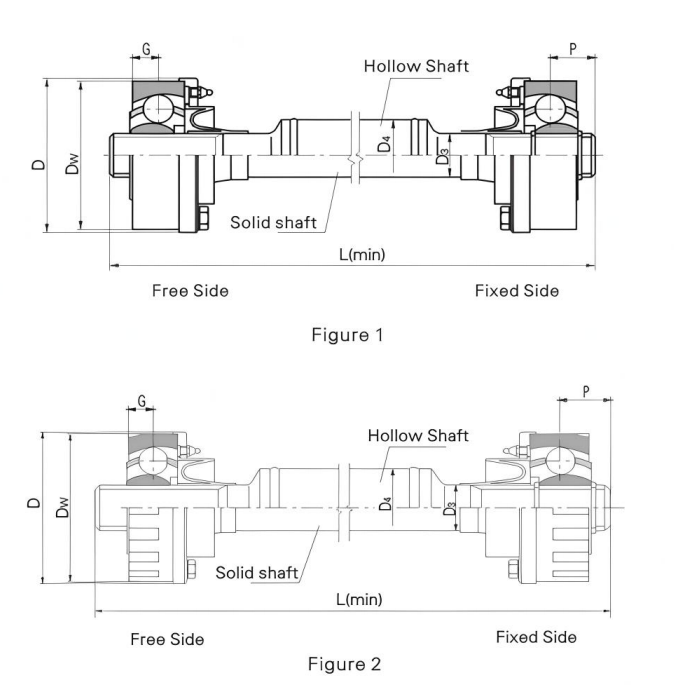

Typ	Diagram	Dw	D	G	P	Pevný hriadeľ D3	Dutý hriadeľ D4	L (min)
Typ	Diagram	Dw	D	G	P	Pevný hriadeľ D3	Dutý hriadeľ D4	Pevný hriadeľ	Dutý hriadeľ
BJ75DF	Obrázok 1	80	85	12.2	16	22	50	145	505
BJ95DF	Obrázok 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Obrázok 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Obrázok 1	146	151	24.1	28	46	76	250	705
BJ175DF	Obrázok 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Obrázok 2	190	196	30	40	60	102	335	805
BJ225DF	Obrázok 2	212	218	32.5	48	66	102	375	805
BJ250DF	Obrázok 2	230	238	37.5	53	76	140	395	805
BJ300DF	Obrázok 2	266.7	273	42	65	84	140	445	805

Charakteristika a použitie

Nastavenie montážnej vzdialenosti a axiálneho roztiahnutia sa realizuje pomocou posuvného drážkového uloženia v kardanovom kĺbe.

Používa sa hlavne na pohon prítlačného valca, tesniaceho valca čistiaceho valca, dokončovacieho napínacieho valca a lisovacieho valca na hutníckom zariadení.

Symbolizujúci príklad: BJ125DF1000

BJ: Typ BJ

125: Špecifikácia je 125

DF: Typ DF

1000: Dĺžka je 1000

Popis

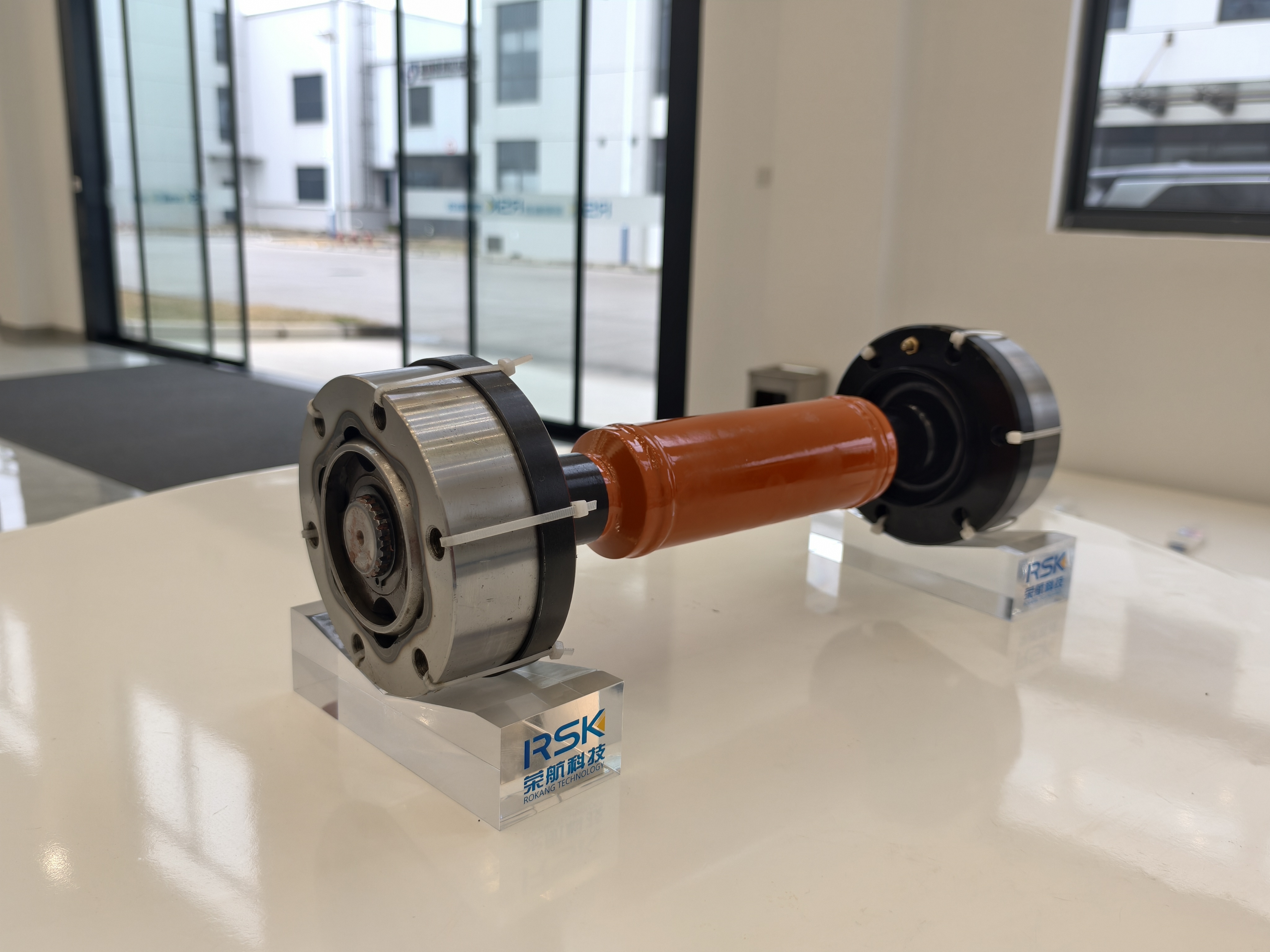

RSK CV Joint (konštantný rýchlostný kĺb s guľôčkovou klietkou) je vysoko výkonný komponent prevodovky. Ponúkame spoľahlivé, cenovo výhodné CV kĺby. Jeho konštrukčné prevedenie je presné a pozostáva hlavne z vonkajšieho krúžku guľôčkovej klietky, hviezdicového vnútorného krúžku, klietky a oceľovej guľôčky prenášajúcej silu. Vonkajší krúžok guľôčkovej klietky a vnútorný krúžok v tvare hviezdy sú pevne spojené s hnacím a hnaným hriadeľom. Stredy oceľových guľôčok prenášajúcich silu sú umiestnené v rovine prechádzajúcej stredom spojky a sú umiestnené v obežnej dráhe zloženej z vonkajších guľových drážok vonkajšieho guľového krúžku a vonkajších guľových drážok vnútorného krúžku v tvare hviezdy. Stredy dvoch guľových plôch sa zhodujú so stredom univerzálnej spojky, čo zaisťuje presnosť a stabilitu operácie.

Z hľadiska princípu fungovania, aby sa zaistilo, že stredy všetkých oceľových guľôčok sú vždy na osi uhla medzi dvoma osami hriadeľov, sú oceľové guľôčky inštalované v okne klietky. Týmto spôsobom, keď sa zmení uhol medzi hnacím a hnaným hriadeľom spojky, bod prenosu sily môže byť aj naďalej na semene uhla, takže rýchlosť medzi hnacím a hnaným hriadeľom zostane synchronizovaná, čím sa dosiahne stabilný a efektívny prenos sily.

Tento produkt má vynikajúcu odolnosť proti opotrebovaniu. Kľúčové komponenty sú vyrobené z vysoko pevnej ocele odolnej voči opotrebovaniu a sú spracované pokročilými procesmi, ako je presné kovanie a vytláčanie za studena, aby sa zabezpečila stabilita vnútornej oceľovej konštrukcie a výrazne sa zlepšila odolnosť materiálu proti opotrebovaniu. Povrch je zároveň špeciálne upravený antikoróznou úpravou, aby sa ešte viac zvýšila schopnosť výrobku odolávať erózii v drsnom prostredí a výrazne sa predĺžila jeho životnosť.

Má širokú škálu aplikačných scenárov, najmä v automobilovom, hutníckom, ľahkom priemysle, ťažkom strojárstve a iných odvetviach, kde hriadeľový prevod v podmienkach veľkých uhlov sklonu a obmedzených radiálnych rozmerov môže poskytnúť spoľahlivé pripojenie výkonu a záruky prenosu pre rôzne typy mechanických zariadení.
