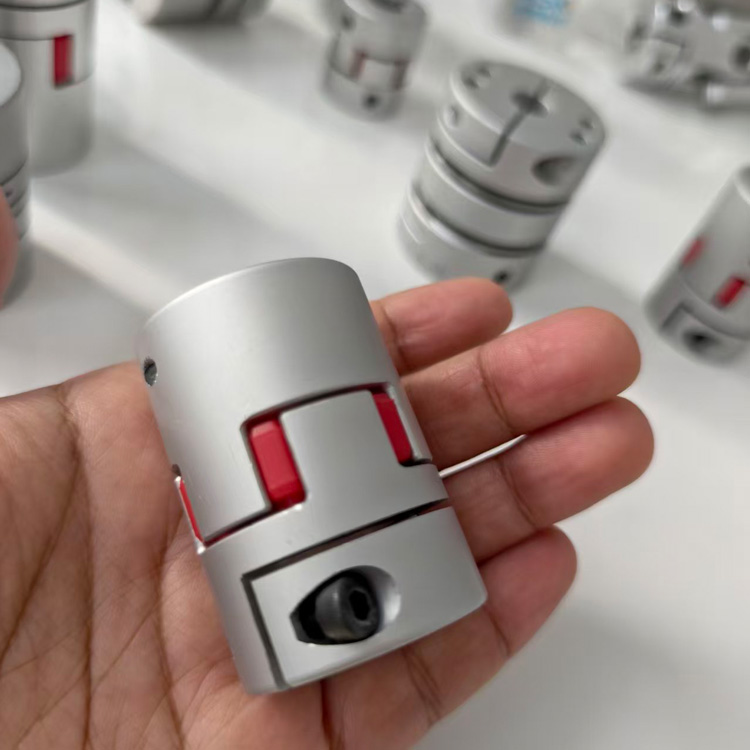

RSK-CPFC OEM Vysokopevnostná hliníková zliatina Čeľusť/pavúk Typ svoriek flexibilných hriadeľových spojok pre motorovú prevodovku

Kontaktujte nás

Špecifikácia

>Hlavné telo je vyrobené z vysoko pevnej hliníkovej zliatiny

>Nulová vôľa, vhodná pre rotáciu dopredu a dozadu

>Koloid je vyrobený z polyuretánu, ktorý má dobrú odolnosť proti opotrebovaniu

>Odolnosť voči oleju a elektrická izolácia, stredné elastické telo môže absorbovať vibrácie

>Vyrovnajte radiálne, uhlové a axiálne odchýlky

> Odnímateľný dizajn pre jednoduchú inštaláciu

>Spôsob uťahovania upínacej skrutky

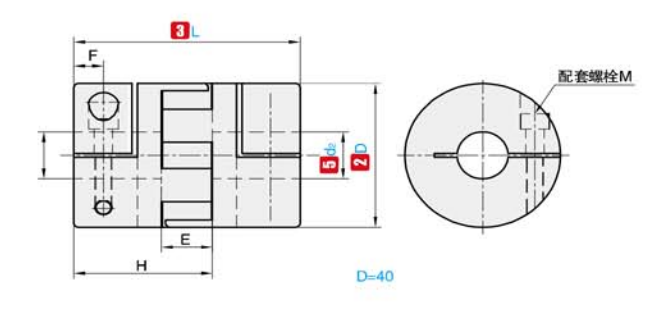

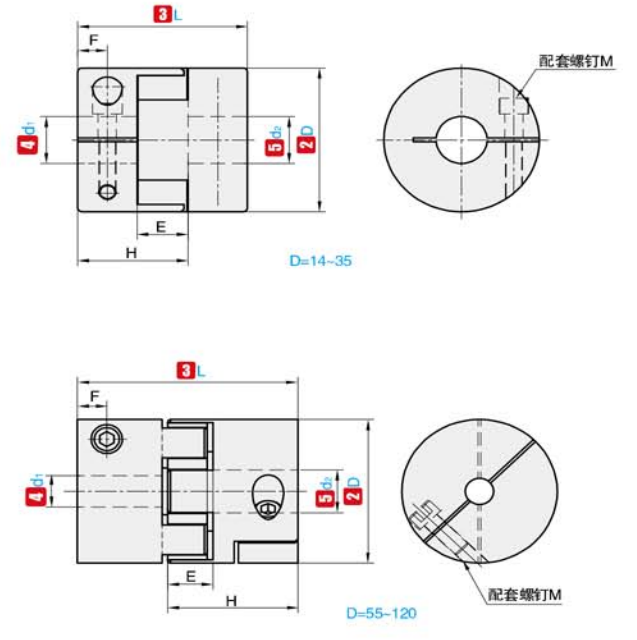

①NIE.	②D	③L	④d₁⑤d₂ (Voliteľný rozsah)	E	F	H	M	Uťahovací moment upevňovacej skrutky (N·m)
RSK-CPFC	14	22	3 4 5 6 6,35	6.6	3.8	14.3	M2.5	0.8
	20	25	3 4 5 6 6,35 7 8 9 9.525 10	8.6	4.6	16.8	M3	1.2
	20	30	3 4 5 6 6,35 7 8 9 9,525 10	8.6	5.4	19.25	M3	1.2
	25	30	4 5 6 7 8 9 9 525 10 11 12	11.6	4.6	20.82	M4	2.5
	25	34	4 5 6 6,35 7 8 9 10 11 12	11.6	5.6	22.82	M4	2.5
	30	35	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	5.9	23	M4	2.5
	30	40	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	7	25.5	M4	2.5
	35	50	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16 17 18 19 20	11.5	6.5	32.1	M5	5
	40	50	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	6.7	32.1	M5	5
	40	55	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	7.2	34.5	M5	5
	40	66	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	8.0	40.0	M5	5
	55	49	10 11 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	6.5	32.0	M6	8
	55	78	8 10 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	10.3	46.4	M6	8
	65	90	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40	16.7	11.9	53.5	M8	20
	80	114	19 20 22 24 25 28 30 32 35 38 40 42 45	22.5	15.5	67.6	M8	20

①NIE.	②D	③L	Menovitý krútiaci moment	Povolená excentricita	Prípustná odchýlka uhla	Prípustná osová odchýlka	Prípustná rýchlosť otáčania	Statická reverzná tuhosť	Moment zotrvačnosti	Hmotnosť
①NIE.	②D	③L	(N·m)	(mm)	(°)	(mm)	(ot./min)	（N·m/rad）	（kg·m²）	(g)
RSK-CPFC	14	22	1.1	0.02	1	0.60	19000	46	2,0 × 10⁻ ⁷	10
	20	25	2.8	0.02	1	0.60	17000	55	1,0 × 10⁻ ⁶	15
	20	30	2.8	0.02	1	0.60	17000	55	1,1 × 10⁻ ⁶	19
	25	30	6	0.02	1	0.60	16000	65	5,2 × 10⁻ ⁶	33
	25	34	6	0.02	1	0.60	16000	65	5,2 × 10⁻ ⁶	42
	30	35	6.5	0.02	1	0.60	12000	72	6,2 × 10⁻ ⁶	50
	30	40	6.5	0.02	1	0.60	12000	72	6,2 × 10⁻ ⁶	60
	35	50	15	0.02	1	0.60	10000	200	8,1 × 10⁻ ⁶	45
	40	50	32	0.02	1	0.80	10000	450	3,8 × 10⁻ ⁵	115
	40	55	32	0.02	1	0.80	10000	500	3,8 × 10⁻ ⁵	127
	40	66	32	0.02	1	0.80	10000	550	3,9 × 10⁻ ⁵	154
	55	49	46	0.02	1	0.80	8000	1200	1,6 × 10⁻ ³	241
	55	78	46	0.02	1	0.80	8000	1500	1,6 × 10⁻ ³	341
	65	90	109	0.02	1	0.80	6000	2800	3,8 × 10⁻ ³	583
	80	114	135	0.02	1	1.00	4600	3500	1,8 × 10⁻ ³	1000

Popíšte

Pružná hriadeľová spojka RSK Jaw/Spider je produkt prevodovky, ktorý kombinuje inovatívnu technológiu a vynikajúce remeselné spracovanie. Jeho hlavné telo je vyrobené z vysoko kvalitnej hliníkovej zliatiny a je precízne sústružené, frézované a ťahané a následne tepelne spracované ako celok, čím je zaistená dokonalá rovnováha medzi vysokou pevnosťou a nízkou hmotnosťou.

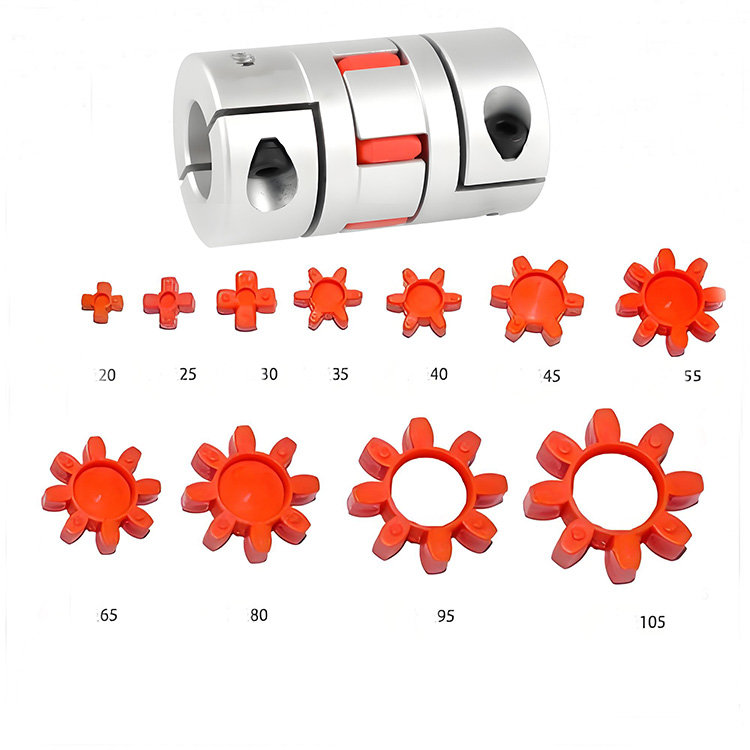

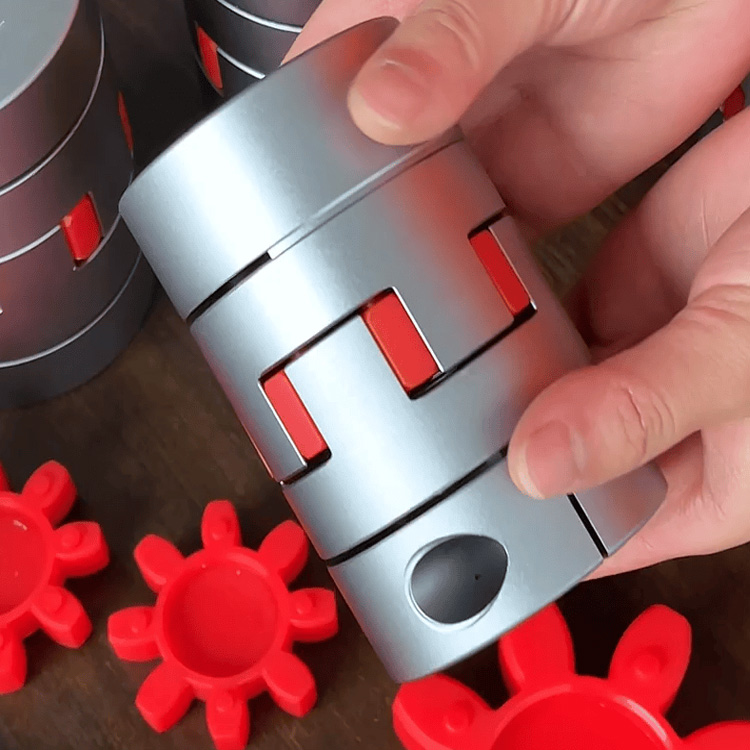

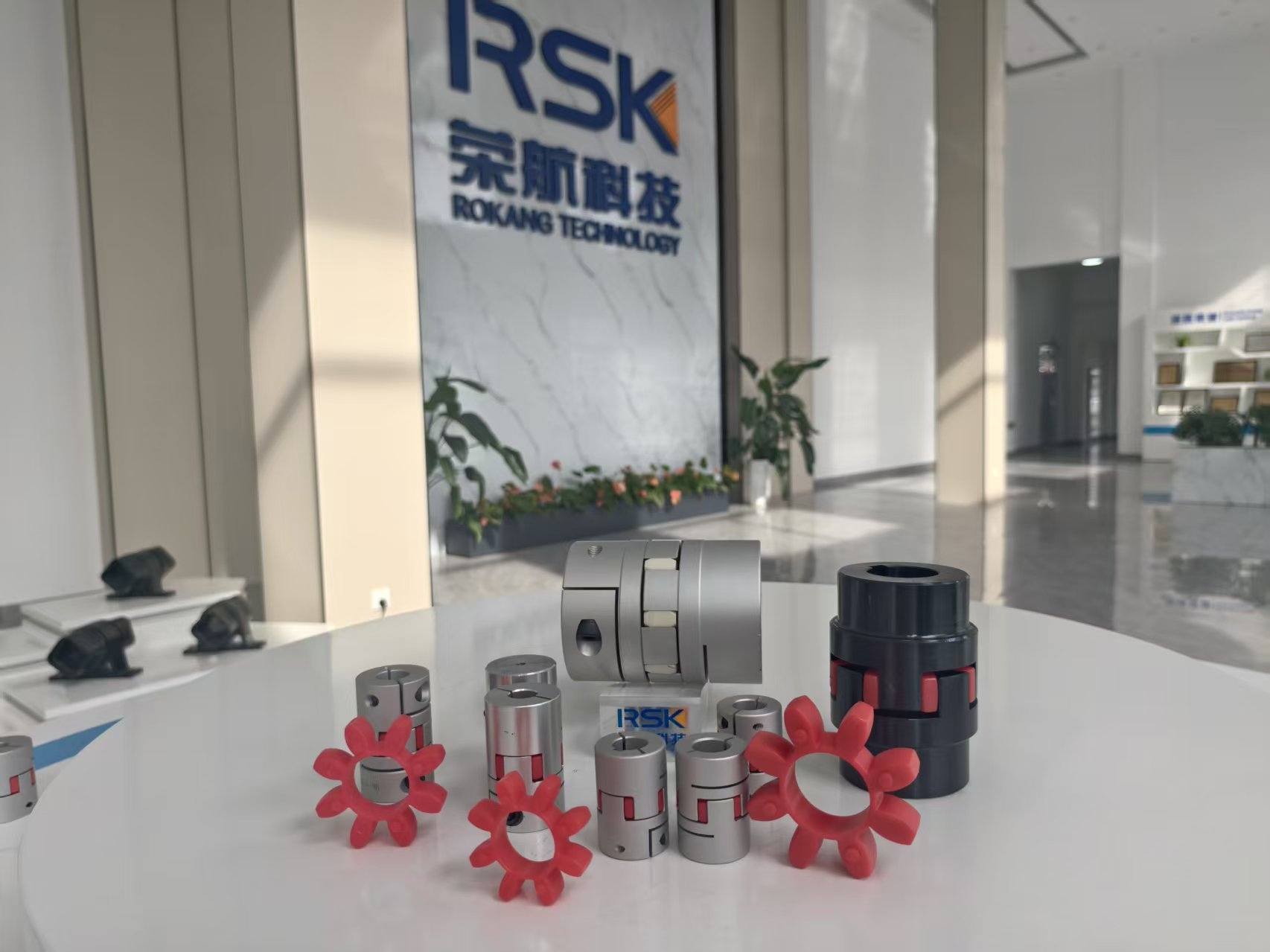

Základnou štruktúrou tejto spojky je presné vloženie elastického prstenca v tvare slivkového kvetu medzi čeľuste dvoch polovičných spojok. Počas prevádzky je sila efektívne prenášaná cez tesné vytlačenie pazúrov a elastického krúžku. Vynikajúca pružná deformačná schopnosť pružného krúžku sa zároveň využíva na jednoduché vyrovnanie relatívneho presadenia medzi dvoma hriadeľmi, čím sa dosahuje vynikajúce tlmenie vibrácií a tlmenie vibrácií a efektívne sa znižujú vibrácie a hluk počas prevádzky zariadenia.

Pružná hriadeľová spojka Jaw/Spider je jedinečne navrhnutá a okvetné lístky znášajú iba tlak, aby sa predišlo ohybovým momentom, čo výrazne zlepšuje nosnosť a spoľahlivosť. Má vynikajúce možnosti axiálnej, radiálnej a uhlovej kompenzácie a dokáže sa prispôsobiť rôznym zložitým pracovným podmienkam. Spojka má zároveň dobrú elektrickú izoláciu a nevyžaduje mazanie, čo výrazne znižuje pracovné zaťaženie pri údržbe a môže pracovať stabilne po dlhú dobu. Okrem toho má kompaktnú štruktúru, malé radiálne rozmery a nízky moment zotrvačnosti, vďaka čomu je obzvlášť vhodný pre stredné a vysoké rýchlosti, časté štartovanie a zastavovanie, striedavé otáčanie dopredu a dozadu a systémy prevodových hriadeľov s prísnymi požiadavkami na spoľahlivosť. Či už ide o CNC obrábacie stroje, servomotory alebo oblasti presných strojov, ako sú textil a obaly, dokáže preukázať vynikajúci výkon a poskytnúť solídnu záruku efektívnej a stabilnej prevádzky vášho zariadenia.
