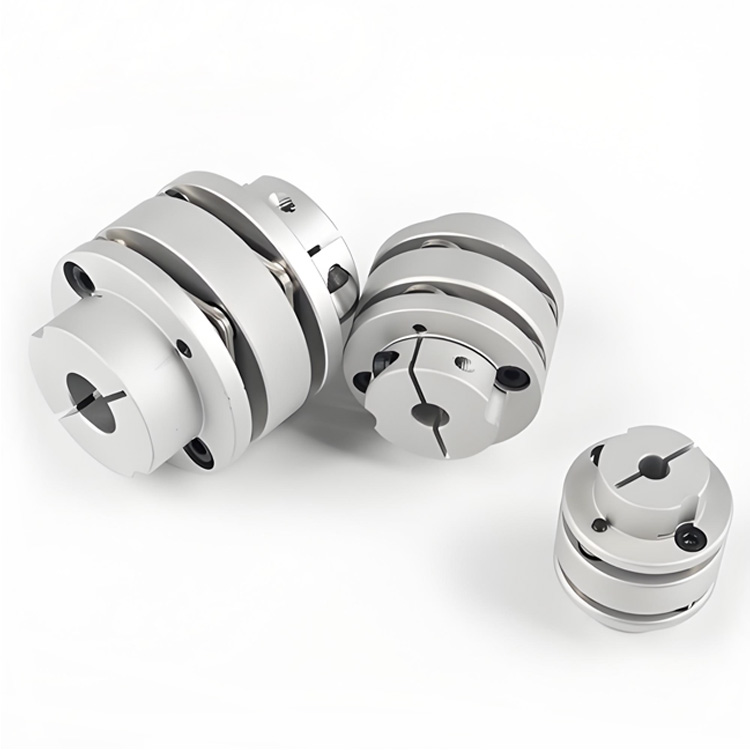

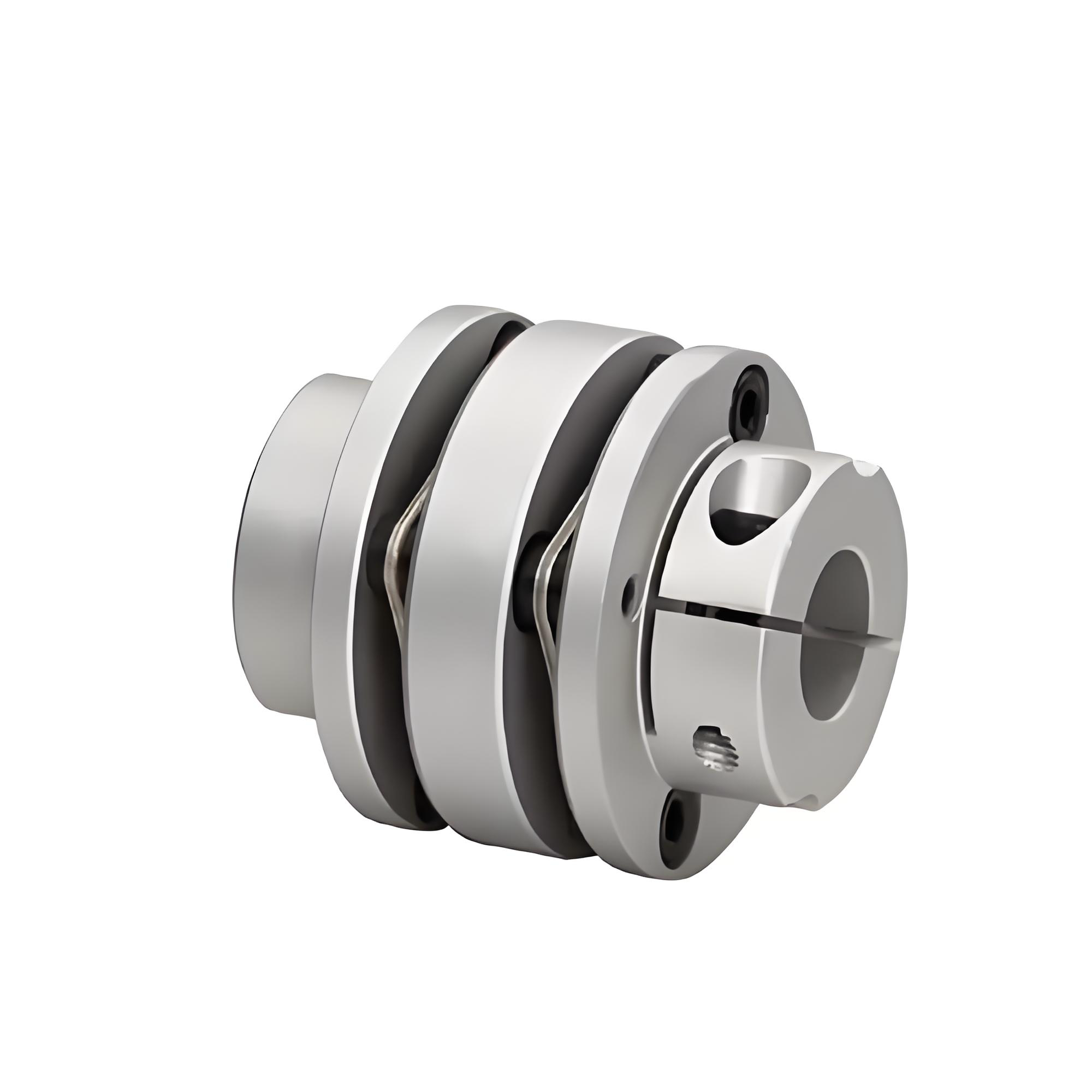

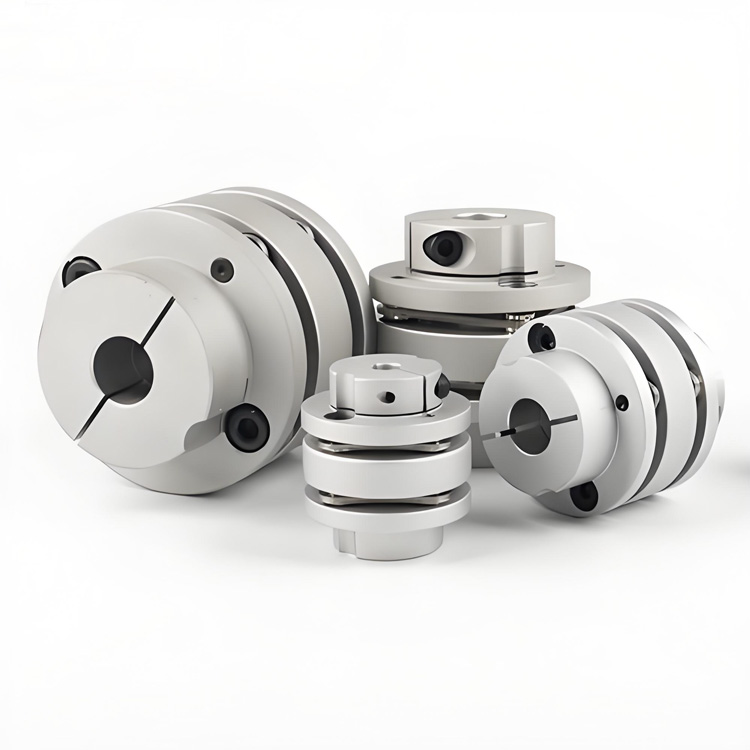

RSK-CPLT Vysokovýkonná flexibilná hliníková zliatina s dvojitou membránou Stupňovitá spojka hriadeľa Typ svorky Používa sa pre elektrické stroje

RSK-CPLT Vysokovýkonná flexibilná hliníková zliatina s dvojitou membránou Stupňovitá spojka hriadeľa Typ svorky Používa sa pre elektrické stroje

Kontaktujte nás
  • Špecifikácia
  • Popíšte
Špecifikácia

> Vysoko pevná objímka hriadeľa z hliníkovej zliatiny

>Membrána je vyrobená z nehrdzavejúcej ocele 304

> Vysoká tuhosť krútiaceho momentu, môže presne ovládať rotáciu hriadeľa, môže vykonávať vysoko presné ovládanie

> Navrhnuté pre servo a krokové motory

>Spojenie hriadeľa a puzdra hriadeľa bez medzery je vhodné pre otáčanie dopredu a dozadu

> Nízka zotrvačnosť, vhodná pre vysokorýchlostnú prevádzku

>Spôsob uťahovania upínacej skrutky

①NIE. ②D ③L ④d₁  ⑤d₂ Voliteľný rozsah D2 E N D1 H M Uťahovací moment skrutky
(N·m)
RSK-CPLT 34 38 5 6 6,35 7 8 9 9,525 10 11 12 21.6 7.3 3.2 16 12.15 M3 1.2
39 47 6            8 9 9,525 10 11 12 12,7 14 15 25 8.3 4.2 19 15.15 M4 2.5
44 47 6 8 9 9,525 10 11 12 12,7 14 15 16 17 18 29.6 8.3 4.2 22.5 15.15 M4 2.5
50 53 10 11 12 12,7 14 15 16 17 18 19 20 32 11.3 5.2 23 17.65 M5 5
56 57 10 12 12,7 14 15 16 17 18 19 20 22 24 38 6.8 5.2 32.5 19.9 M5 5
68 68 14 15 16 17 18 19 20 22 24 25 28 30 46 9.0 6.0 38.3 23.35 M6 8
82 87 17 18 19 20 22 24 25 28 30 32 35 38 56 11.3 7.7 45 30.15 M8 20

①NIE. ②D ③L Menovitý krútiaci moment
(N ·m) 		Prípustná excentricita
(mm) 		Prípustné vychýlenie
(°) 		Prípustná axiálna odchýlka
(mm) 		Povolená rýchlosť
(ot./min.) 		Statická reverzná tuhosť
(N ·m/rad) 		Moment zotrvačnosti
(kg ·m²) 		Hmotnosť
(g)
RSK-CPLT 34 38 2 0.12 1.5 ±0,18 10000 1300 6,95 × 10⁻⁶ 49
39 47 4.5 0.15 1.5 ±0,23 10000 2200 7,5 × 10⁻⁶ 85
44 47 6.75 0.17 1.5 ±0,30 10000 2800 9,1 × 10⁻ 6 107
50 53 15 0.17 1.5 ±0,30 10000 3500 3,1 × 10⁻⁵ 151
56 57 20 0.17 1.5 ±0,36 10000 4000 8,7 × 10⁻⁵ 196
68 68 50 0.18 1.5 ±0,40 9000 6200 2,3 × 10⁻⁴ 374
82 87 75 0.18 1.5 ±0,50 8000 8300 2,1 × 10⁻⁴ 645
