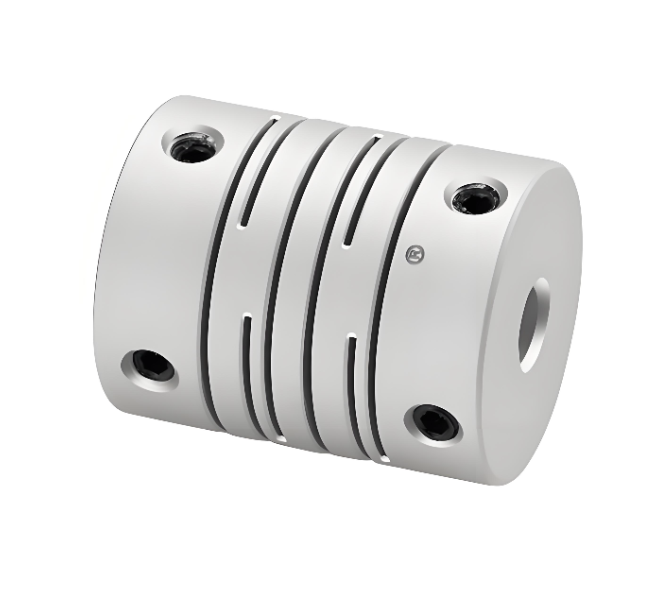

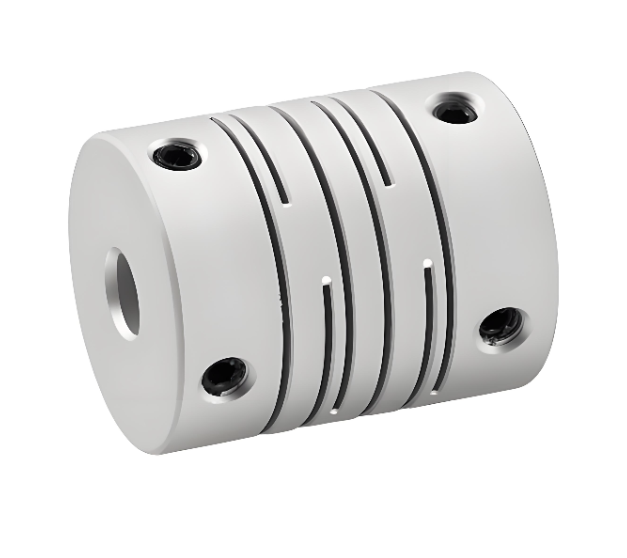

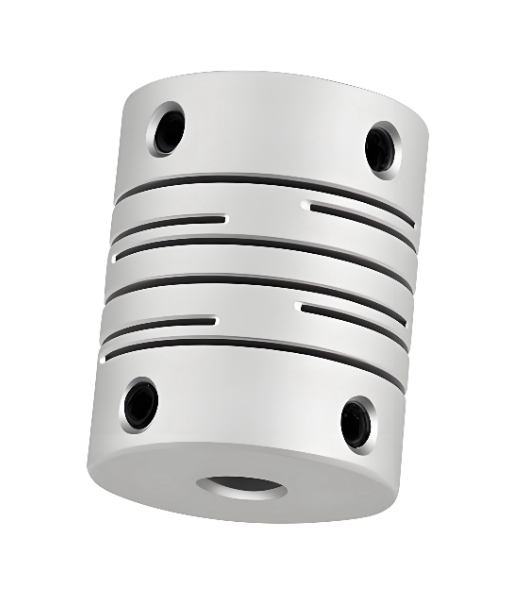

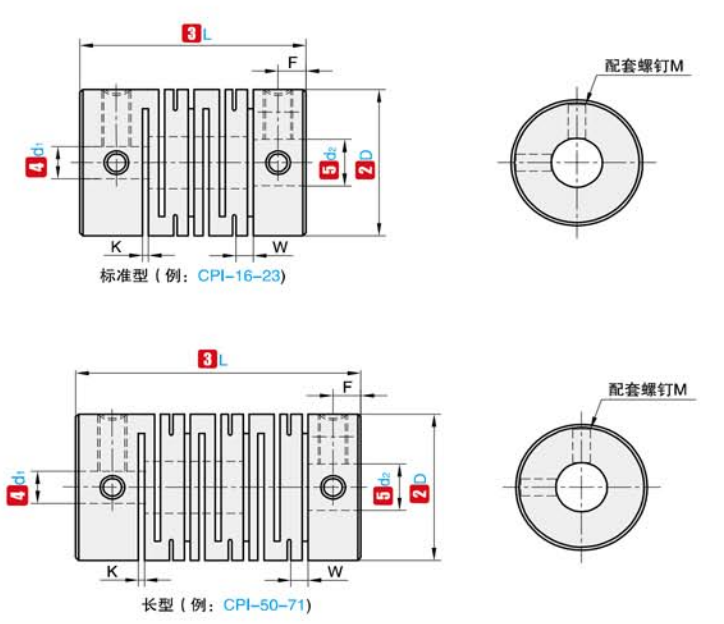

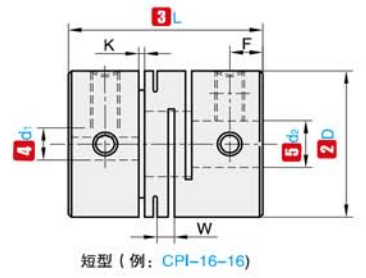

Typ polohovacej skrutky spojky hriadeľa s paralelným nosníkom RSK-CPI z vysokopevnostnej hliníkovej zliatiny

kódové meno

D

L

Štandardný vnútorný priemer (mm)

K

W

F

M

Uťahovací moment (N.m)

RSK-CPI

12

18.5

2  3  4  5  6

0.55

1.2

2.5

M3

1.2

16

18

3  4  5  6 6,35

0.55

1.3

3.0

M3

1.2

16

23

4 5 6 6,35

0.55

1.3

3.0

M3

1.2

20

20

4 5 6 6,35  7  8            10

0.55

1.4

3.6

M4

2.5

20

26

4 5 6 6,35  7  8            10

0.55

1.4

3.6

M4

2.5

25

25

4 5 6 6,35  7  8  9  9.525  10  11  12

0.6

1.7

4.0

M4

2.5

25

31

5  6  6,35     8  9  9,525  10  11  12

0.6

1.8

3.6

M4

2.5

32

32

8  9  9 525  10  11  12  12,7  14  15  16

0.8

2.3

6.0

M5

5

32

41

8  9  9 525  10  11  12  12,7  14  15  16

0.8

2.3

4.3

M5

5

40

56

8             10  11  12  12,7  14  15  16  17  18  19  20

0.8

2.3

6.0

M6

8

Poznámka: Vnútorné otvory na oboch koncoch spojky je možné ľubovoľne kombinovať s minimálnym a maximálnym vnútorným priemerom. Veľkosti vnútorného priemeru vyznačené v tabuľke sú len orientačné. Zákazníkom požadovaný priemer otvoru je tiež len orientačný. Pre priemer otvoru požadovaný zákazníkom nás prosím kontaktujte.

Kódové meno

D

L

Menovitý krútiaci moment (N.m)

Povoliť odchýlku (mm)

Povoliť naklonenie (∠°)

Povoliť axiálnu odchýlku (mm)

Povoliť RPM

Statická torzná tuhosť (N.m/rad)

Moment zotrvačnosti (N.m)

Hmotnosť (g)

RSK-CPI

12

18.5

0.75

0.1

1.5

±0,20

30000

31

8,3 x 10 ^-8

3.7

16

18

0.9

0.1

1.5

±0,20

24000

44

3,3 x 10 ^-7

6

16

23

0.9

0.1

1.5

±0,20

24000

44

3,3 x 10 ^-7

8.1

20

20

1.6

0.15

1.5

±0,20

24000

80

3,3 x 10 ^-7

10

20

26

1.6

0.15

1.5

±0,20

19000

109

9,0 x 10 ^-7

12

25

25

3

0.15

1.5

±0,20

19000

109

9,0 x 10 ^-7

15

25

31

3

0.15

1.5

±0,20

15000

165

2,2 x 10 ^-6

23

32

32

6

0.15

1.5

±0,20

15000

165

2,6 x 10 ^-6

27

32

41

6

0.15

1.5

±0,20

12000

270

8,0 x 10 ^-6

50

38

41

9.5

0.2

1.5

±0,20

12000

270

9,6 x 10 ^-6

60

40

56

15

0.2

1.5

±0,20

9400

344

3,1 x 10 ^-5

135

Poznámka: Vyššie uvedený zotrvačný moment a technické parametre sú merané štandardom maximálnej clony. Maximálna hodnota menovitého krútiaceho momentu súvisí s trvanlivosťou samotnej spojky. Čím väčší je vonkajší priemer, tým väčšia je sila a čím menší je vonkajší priemer, tým vyššia je povolená rýchlosť.
