Wholesale RSK-CPST Stupňovitá jednomembránová spojka z hliníkovej zliatiny pre servostroje

Domov / Produkty / Servospojky / Membránové spojky / RSK-CPST Stupňovitá jednomembránová spojka z hliníkovej zliatiny pre servostroje

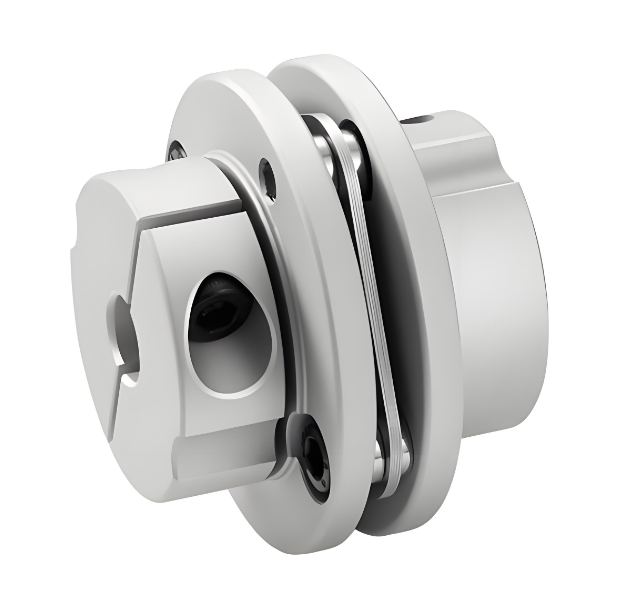

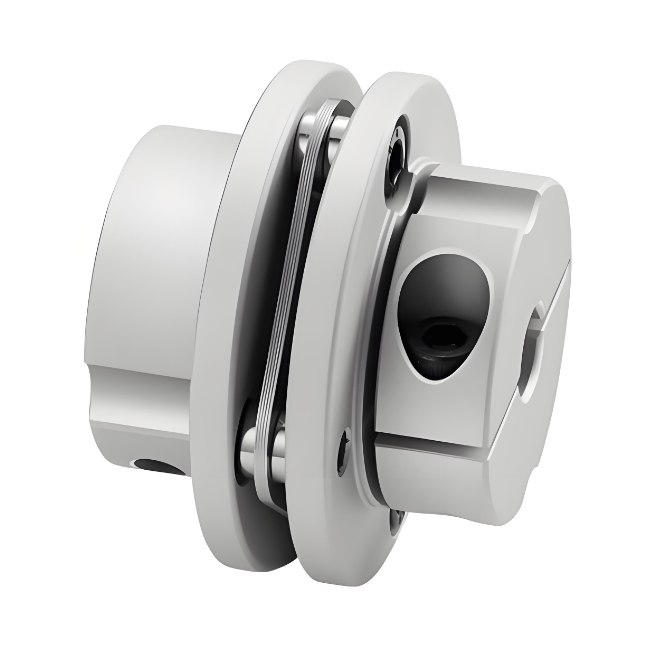

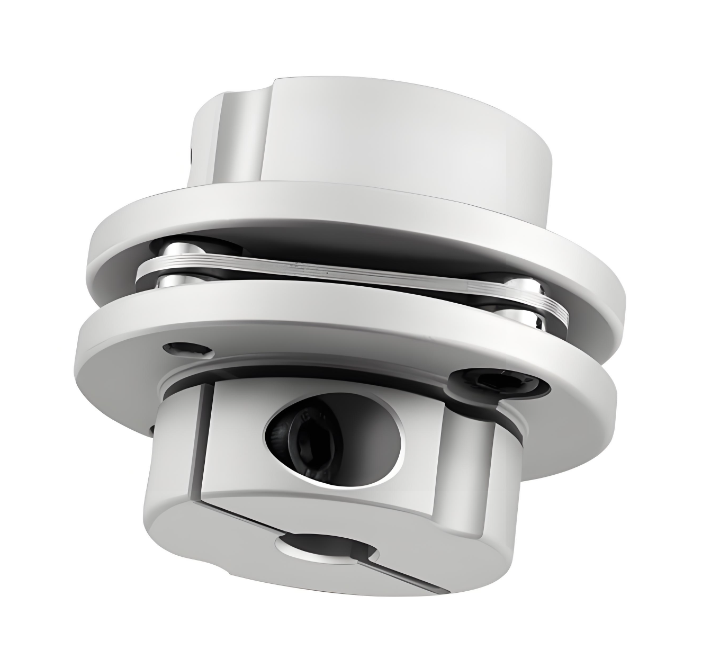

RSK-CPST Stupňovitá jednomembránová spojka z hliníkovej zliatiny pre servostroje

RSK-CPST Stupňovitá jednomembránová spojka z hliníkovej zliatiny pre servostroje

Kontaktujte nás
  • Špecifikácia
  • Popíšte
Špecifikácia

> Vysoko pevná objímka hriadeľa z hliníkovej zliatiny

>Membrána je vyrobená z nehrdzavejúcej ocele 304

> Vysoká tuhosť krútiaceho momentu, môže presne ovládať rotáciu hriadeľa, môže vykonávať vysoko presné ovládanie

> Navrhnuté pre servo a krokové motory

>Spojenie hriadeľa a puzdra hriadeľa bez medzery je vhodné na otáčanie dopredu a dozadu

> Nízka zotrvačnosť, vhodná pre vysokorýchlostnú prevádzku

>Spôsob uťahovania upínacej skrutky

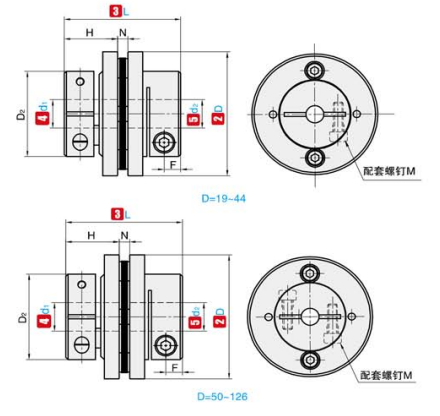

①NIE. ②D ③L ④d₁  ⑤d₂ Voliteľný rozsah D2 N F H M Uťahovací moment skrutky
(N·m)
RSK-CPST 34 27.5 5 6 6,35 7 8 9 9,525 10 11 12 21.6 3.2 3.8 12.15 M3 1.2
39 34.5 6            8 9 9,525 10 11 12 12,7 14 15 25 4.2 5.0 15.15 M4 2.5
44 34.5 6 8 9 9,525 10 11 12 12,7 14 15 16 17 18 29.6 4.2 5.0 15.15 M4 2.5
50 42 10 11 12 12,7 14 15 16 17 18 19 20 32 4.8 5.5 18.6 M5 8
56 45 10 12 12,7 14 15 16 17 18 19 20 22 24 38 5.2 6.3 19.9 M5 5
68 53 14 15 16 17 18 19 20 22 24 25 28 30 46 6.3 7.5 23.35 M6 13
82 68 17 18 19 20 22 24 25 28 30 32 35 38 56 7.7 9.0 30.15 M8 20

①NIE. ②D ③L Menovitý krútiaci moment
(N ·m) 		Prípustná excentricita
(mm) 		Prípustné vychýlenie
(°) 		Prípustná axiálna odchýlka
(mm) 		Povolená rýchlosť
(ot./min.) 		Statická reverzná tuhosť
(N ·m/rad) 		Moment zotrvačnosti
(kg ·m²) 		Hmotnosť
(g)
RSK-CPST 34 27.5 2 0.1 1 ±0,18 10000 1500 3,83 × 10⁻⁶ 30
39 34.5 4.5 0.1 1 ±0,23 10000 2450 7,5 × 10⁻⁶ 52
44 34.5 6.75 0.1 1 ±0,27 10000 3000 9,1 × 10⁻⁶ 68.5
50 42 15 0.1 1 ±0,30 10000 3800 2,5 × 10⁻⁵ 110
56 45 20 0.1 1 ±0,36 10000 4200 5,1 × 10⁻⁵ 135
68 53 50 0.1 1 ±0,40 9000 6500 1,3 × 10⁻⁴ 246
82 68 75 0.1 1 ±0,50 8000 8600 1,9 × 10⁻⁴ 422
