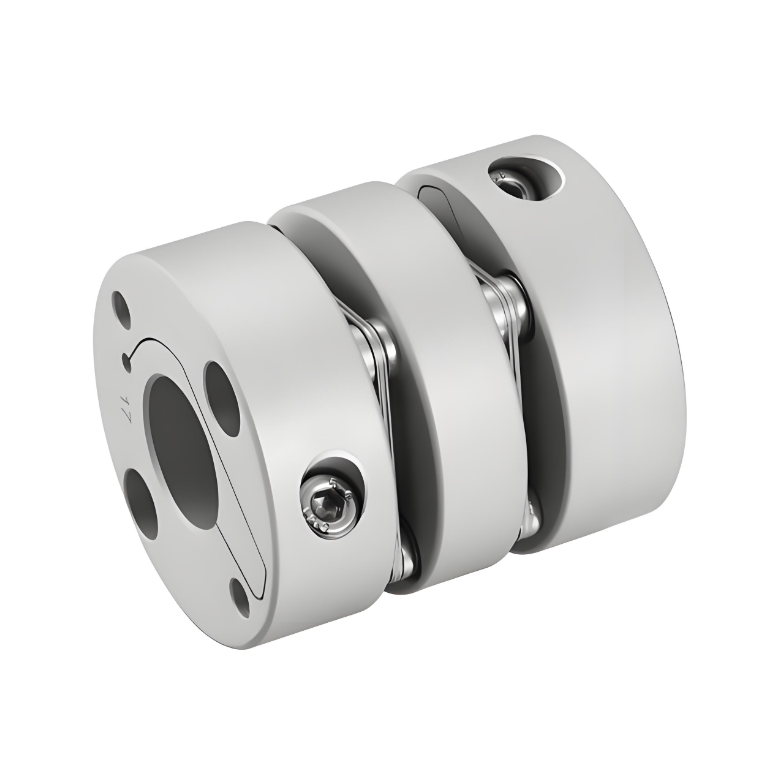

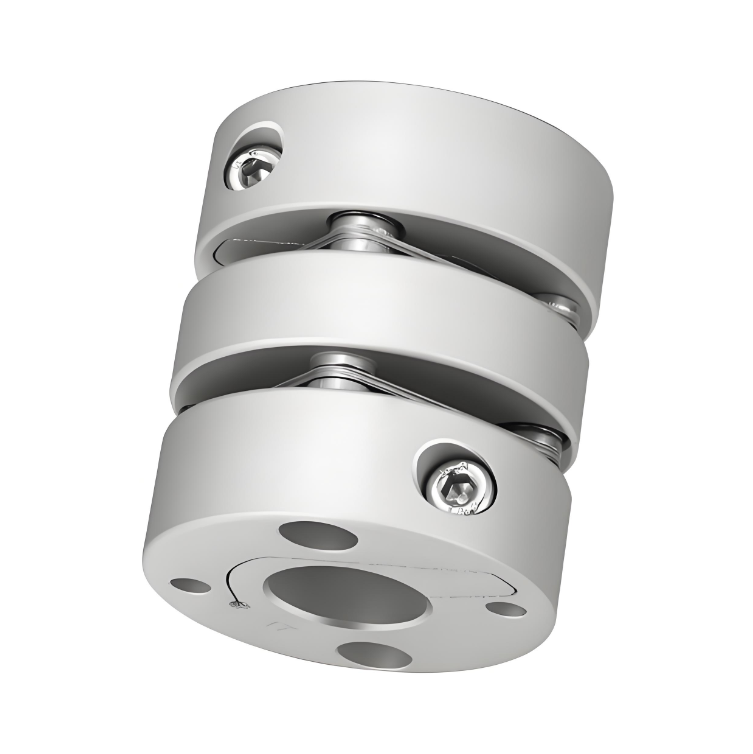

RSK-CPLM Továrenská výroba Typ s vnútorným upínaním dvojitej membránovej spojky z hliníkovej zliatiny

RSK-CPLM Továrenská výroba Typ s vnútorným upínaním dvojitej membránovej spojky z hliníkovej zliatiny

Kontaktujte nás
  • Špecifikácia
  • Popíšte
Špecifikácia

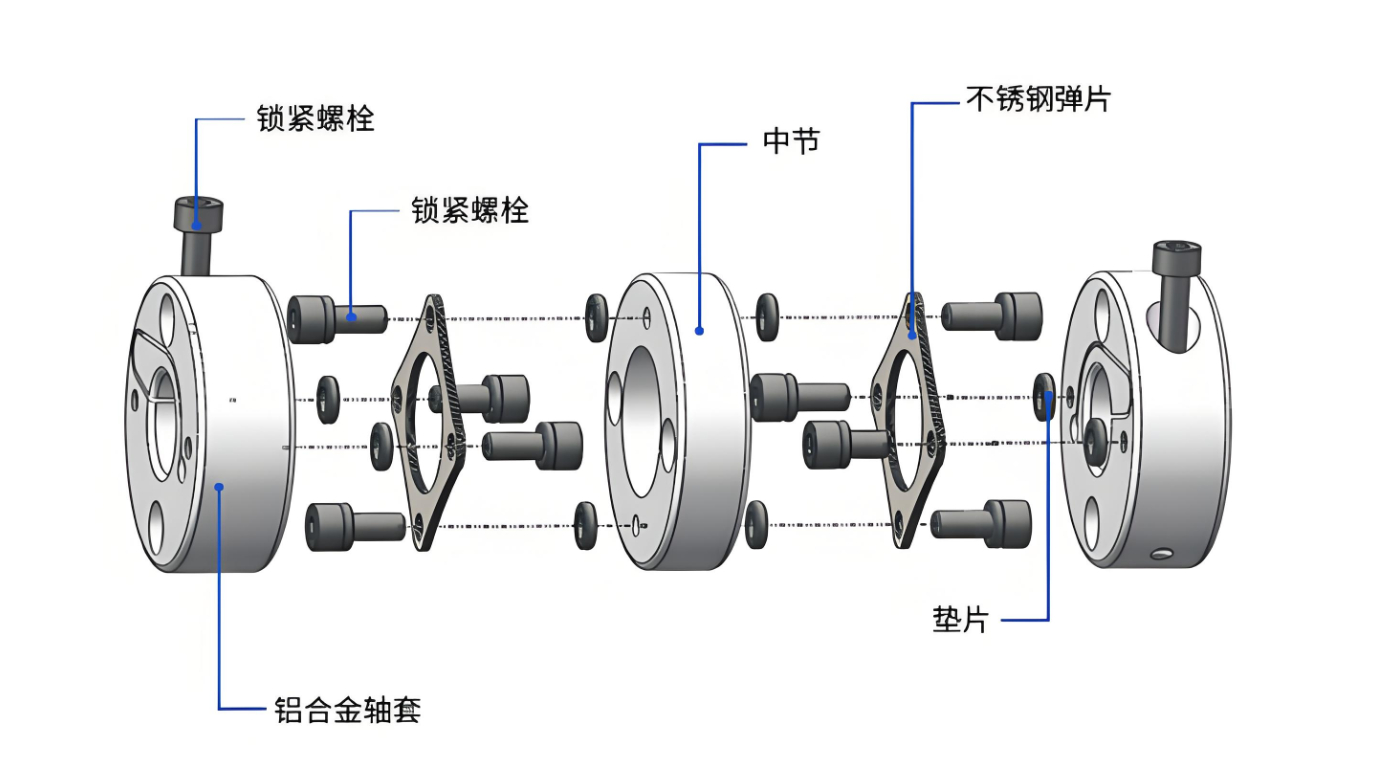

>Vložky vyrobené z vysokopevnostnej hliníkovej zliatiny

>Membrána je vyrobená z nehrdzavejúcej ocele 304

>Vnútorné upnutie, znížte chybu inštalácie

>S vysokou kapacitou krútiaceho momentu dokáže presne ovládať rotáciu hriadeľa a je možné vykonávať veľmi presné ovládanie

>Pre pripojenie servomotora/krokového motora

> Nulová vôľa, Vhodné pre jazdu dopredu dozadu

>Nízka zotrvačnosť Vhodné pre vysokú rýchlosť

>Typ vnútorného upínania

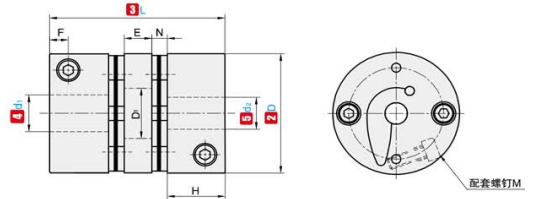

①NIE. ②D ③L ④d₁ ⑤d₂ Voliteľný rozsah E N D₁ F H M Uťahovací moment skrutky
(N·m)
RSK-CPLM 19 27 3 4 4,5 5 6 6,35 7 8 5.2 1.8 8.5 3.9 9.1 M2.5 1
26 35 5 6 6,35 7 8 9 9,525 10 7.1 2.6 12.5 4.5 11.35 M3 1.5
34 45 8 9 9,525 10 11 12 12,7 14 9.5 3.5 15 5 14.25 M4 3.5
39 50 8 9 9,525 10 11 12 12,7 14 15 16 11.2 4.5 17.5 6 14.9 M4 3.5
44 50 10 11 12 12,7 14 15 16 17 18 19 20 11.2 4.5 22 6.5 14.9 M4 3.5
56 64 10 11 12 12,7 14 15 16 17 18 19 20 22 25 13.5 5.5 26 8 19.75 M5 8

①NIE. ②D ③L Menovitý krútiaci moment
(N ·m) 		Prípustná excentricita
(mm) 		Prípustné vychýlenie
(°) 		Prípustná axiálna odchýlka
(mm) 		Povolená rýchlosť
(ot./min.) 		Statická reverzná tuhosť
(N ·m/rad) 		Moment zotrvačnosti Hmotnosť
(g)
RSK-CPLM 19 27 1 0.12 1.5 ±0,18 10000 700 9,6 × 10⁻⁷ 18
26 35 2 0.15 1.5 ±0,3 10000 1850 3,0 × 10⁻⁶ 44
34 45 5 0.17 1.5 ±0,36 10000 2850 9,0 × 10⁻⁶ 83
39 50 10 0.22 1.5 ±0,45 10000 4050 3,0 × 10⁻⁵ 125
44 50 12 0.22 1.5 ±0,54 10000 9000 3,8 × 10⁻⁵ 140
56 64 25 0.27 1.5 ±0,72 10000 10000 1,6 × 10⁻⁴ 320
