Wholesale RSK-CPS Typ upínania s jednou membránovou spojkou z nehrdzavejúcej ocele s vysokou pevnosťou z hliníkovej zliatiny

Domov / Produkty / Servospojky / Membránové spojky / RSK-CPS Typ upínania s jednou membránovou spojkou z nehrdzavejúcej ocele s vysokou pevnosťou z hliníkovej zliatiny

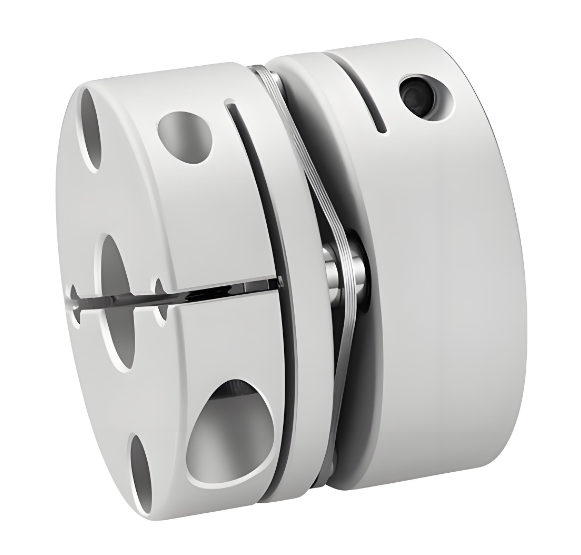

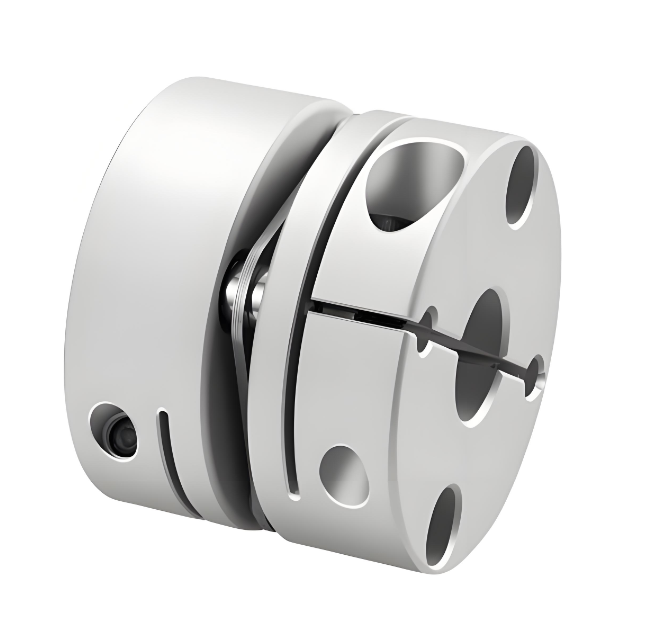

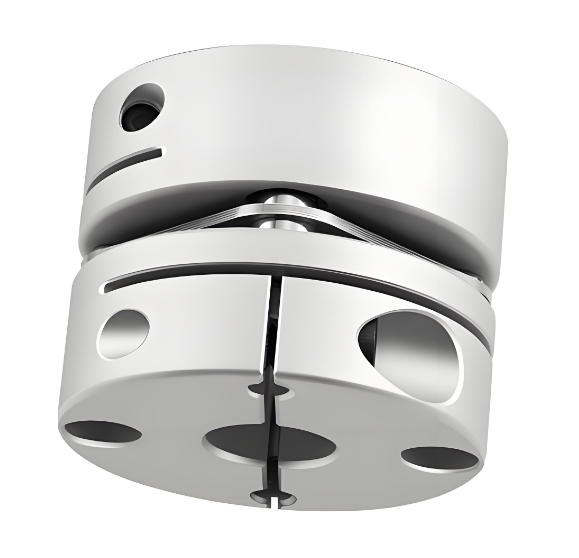

RSK-CPS Typ upínania s jednou membránovou spojkou z nehrdzavejúcej ocele s vysokou pevnosťou z hliníkovej zliatiny

RSK-CPS Typ upínania s jednou membránovou spojkou z nehrdzavejúcej ocele s vysokou pevnosťou z hliníkovej zliatiny

Kontaktujte nás
  • Špecifikácia
  • Popíšte
Špecifikácia



> Objímka hriadeľa je vyrobená z vysoko pevnej hliníkovej zliatiny

> Membrána je vyrobená z nehrdzavejúcej ocele 304

> Vysoká tuhosť krútiaceho momentu, môže presne riadiť otáčanie hriadeľa, môže vykonávať vysoko presné ovládanie

> Navrhnuté špeciálne pre servo, krokový motor

> Nízka zotrvačnosť, vhodná pre vysokorýchlostnú prevádzku

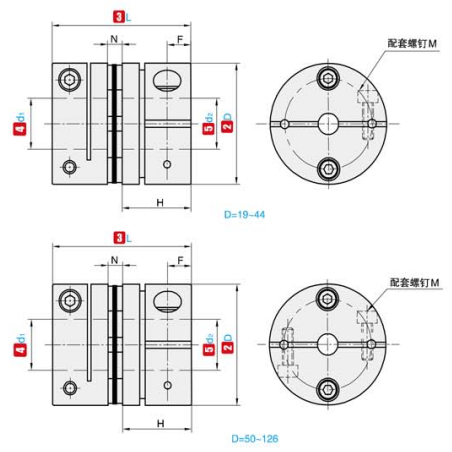

①NIE. ②D ③L ④d₁ ⑤d₂ Voliteľný rozsah N F H M Uťahovací moment skrutky (N · m)
RSK-CPS


19 20 3 4 5 6 6,35 7 8 1.8 3.3 9.1 M2.5 0.8
26 26 3 4 5 6 6,35 7 8 9 9.525 10 11 12 14 2.6 3.9 11.65 M3 1.2
32 28 5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 15 3.5 3.85 12.25 M3 1.2
34 32 5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 15 16 3.5 4.5 14.25 M4 2.5
39 34.5 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 4.5 5 14.9 M4 2.5
44 34.5 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 24 4.5 5 14.9 M4 2.5
56 45 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 5.5 6.4 19.75 M5 5
68 53 12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 6.3 7.7 23.35 M6 8
82 68 17 18 19 20 22 24 25 28 30 32 35 38 40 42 8.0 9.7 30 M8 20

①NIE. ②D ③L Menovitý krútiaci moment
(N ·m) 		Prípustná excentricita
(mm) 		Prípustné vychýlenie
(°) 		Prípustná axiálna odchýlka
(mm) 		Povolená rýchlosť
(ot./min.) 		Statická reverzná tuhosť
(N ·m/rad) 		Moment zotrvačnosti Hmotnosť
(g)
RSK-CPS 19 20 1 0.1 1 ±0,09 10000 1400 6,7 × 10⁻⁷ 11
26 26 1.5 0.1 1 ±0,14 10000 3700 2,2 × 10⁻⁶ 28
32 28 2 0.1 1 ±0,18 10000 5700 7,1 × 10⁻⁶ 46
34 32 3 0.1 1 ±0,18 10000 8100 8,0 × 10⁻⁶ 55
39 34.5 6 0.1 1 ±0,23 10000 18000 2,2 × 10⁻⁵ 81
44 34.5 9 0.1 1 ±0,27 10000 20000 2,8 × 10⁻⁵ 99
56 45 25 0.1 1 ±0,36 10000 50000 1,2 × 10⁻⁴ 217
68 53 60 0.1 1 ±0,4 9000 70000 1,5 × 10⁻⁴ 348
82 68 80 0.1 1 ±0,5 8000 140000 1,8 × 10⁻⁴ 689
