Bubnová ozubená spojka RSK-NGCL s brzdovým kolesom pre simultánny prenos sily a brzdenie
- Špecifikácia
- Popis
Špecifikácia
Prevodovka bubna RSK-NGCL s brzdovým kolesom je odolná integrovaná spojka navrhnutá na simultánny prenos sily a brzdenie. Zahŕňa brzdový bubon (kotúč) do telesa spojky, čo umožňuje priamu kompatibilitu so štandardnými bubnovými alebo strmeňovými kotúčovými brzdami. Táto spojka je vhodná pre hnacie systémy pri manipulácii s materiálom, žeriavoch a metalurgických aplikáciách, ktoré vyžadujú kompaktný dizajn a synchronizovaný brzdný výkon.
|
Model |
Nominálny Krútiaci moment
/N·m | Prípustná rotácia Rýchlosť [n]
|
Priemer otvoru hriadeľa |

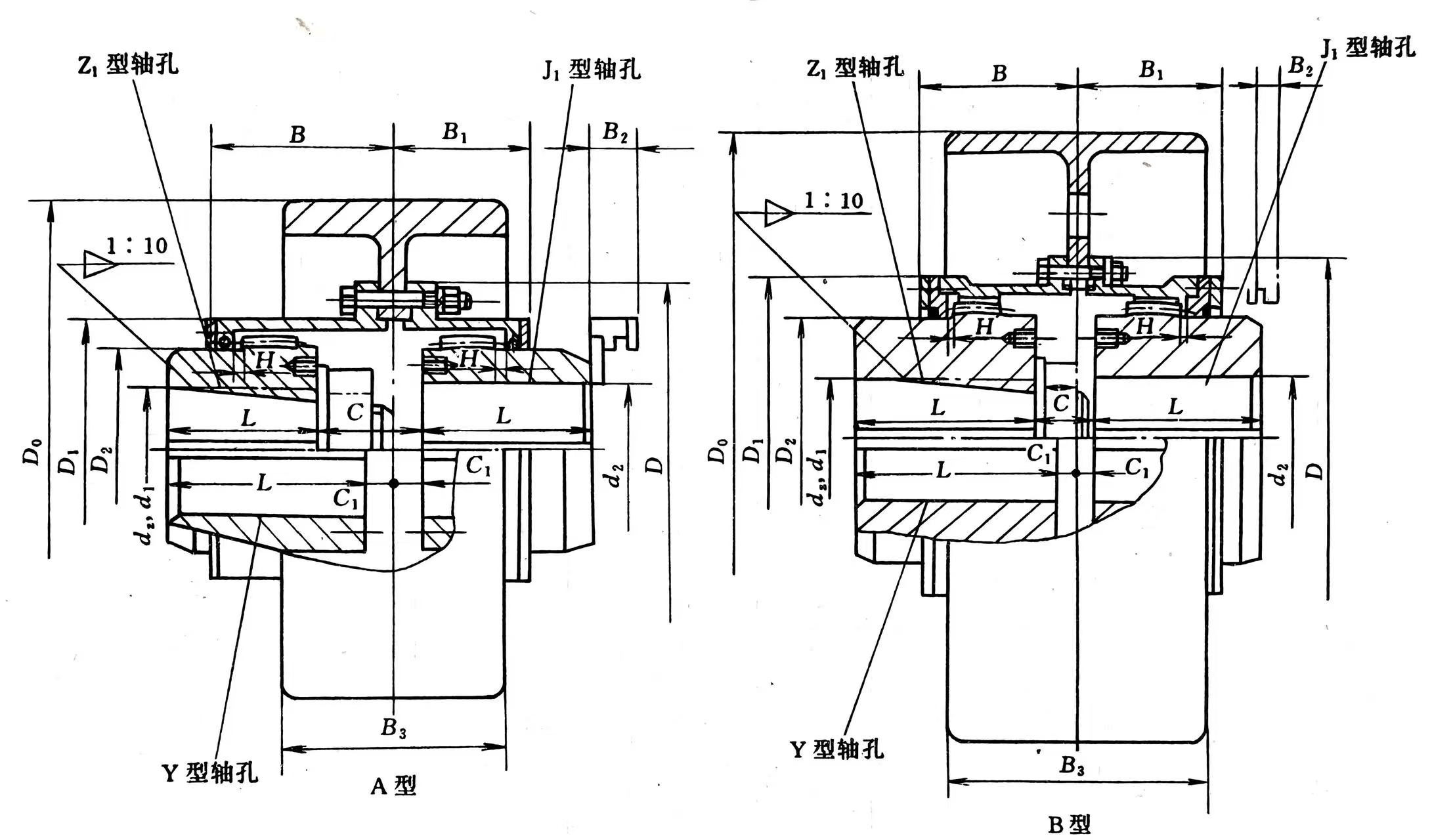

Otvor hriadeľa Dĺžka L | D₀ | D | D₁ | D2 | C | C1 | H | B | B1 | B₂ | B₃ |
Mazací tuk Dávkovanie /ml |
Hmotnosť m/kg | Moment Zo zotrvačnosti I | ||
|
|
|
| d₂ | d₁, d₂ | Y | Jl,Zl |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| NGCL1 | 355 | 4000 | 20-35 | 20, 22, 24 | 52 | 38 | 160 | 103 | 71 | 50 | 30 | 8 | 2 | 56 | 42 | 38 | 68 | 51 | 7 | 0.07 |
|
|
|
|
| 25, 28 | 62 | 44 |
|
|
|
|
|
|
|
|
|
|
|
| 7.3 | 0.07 |
|
|
|
|
| 30, 32, 35 | 82 | 60 |
|
|
|
|
|
|
|
|
|
|
|
| 8 | 0.071 |
| NGCL2 | 630 | 4000 | 25~45 | 25, 28 | 62 | 44 | 160 | 115 | 83 | 60 | 36 | 8 | 2 | 68 | 48 | 42 | 68 | 70 | 9 | 0.079 |
|
|
|
|
| 30, 32, 35、38 | 82 | 60 |
|
|
|
|
|
|
|
|
|
|
|
| 9.7 | 0.08 |
|
|
|
|
| 40, 42, 45 | 112 | 84 |
|
|
|
|
|
|
|
|
|
|
|
| 11 | 0.083 |
| NGCL3 | 1000 | 3800 | 30~55 | 28 | 62 | 44 | 200 | 127 | 95 | 75 | 41 | 8 | 2 | 70 | 49 | 42 | 85 | 107 | 14.6 | 0.181 |
|
|
|
|
| 30, 32, 35、38 | 82 | 60 |
|
|
|
|
|
|
|
|
|
|
|
| 15.2 | 0.184 |
|
|
|
|
| 40, 42, 45、48、50、 55, 56 | 112 | 84 |
|
|
|
|
|
|
|
|
|
|
|
| 17 | 0.187 |
| NGCL4 | 1600 | 3800 | 40-65 | 38 | 82 | 60 | 200 | 149 | 116 | 90 | 41 | 8 | 2 | 74 | 53 | 42 | 85 | 137 | 18.6 | 0.225 |
|
|
|
|
| 40, 42, 45、48、50、 55, 56 | 112 | 84 |
|
|
|
|
|
|
|
|
|
|
|
| 21.4 | 0.237 |
|
|
|
|
| 60, 63, 65 | 142 | 107 |
|
|
|
|
|
|
|
|
|
|
|
| 23.8 | 0.246 |
| NGCL5 | 2800 | 3000 | 45-75 | 40, 42, 45、48、50、 55, 56 | 112 | 84 | 250 | 167 | 134 | 105 | 48 | 8 | 2.5 | 84 | 58 | 42 | 105 | 201 | 31.8 | 0.58 |
|
|
|
|
| 60, 63, 65、70、71、75 | 142 | 107 |
|
|
|
|
|
|
|
|
|
|
|
| 34.4 | 0.609 |
| NGCL6 | 4500 | 3000 | 50 až 90 | 45, 48, 50, 55, 56 | 112 | 84 | 250 | 187 | 153 | 125 | 49 | 9 | 2.5 | 85 | 59 | 42 | 105 | 238 | 37.2 | 0.714 |
|
|
|
|
| 60, 63, 65、70、71、75 | 142 | 107 |
|
|
|
|
|
|
|
|
|
|
|
| 38.5 | 0.754 |
|
|
|
|
| 80, 85, 90 | 172 | 132 |
|
|
|
|
|
|
|
|
|
|
|
| 47.6 | 0.795 |
| NGCL7 | 6300 | 2400 | 60~100 | 50, 55, 56 | 112 | 84 | 315 (300) | 204 | 170 | 140 | 53 | 9 | 2.5 | 93 | 63 | 42 | 132 | 298 | 48.8 | 1.17 |
|
|
|
|
| 60, 63, 65、70、71、75 | 142 | 107 |
|
|
|
|
|
|
|
|
|
|
|
| 55.2 | 1.234 |
|
|
|
|
| 80, 85, 90、95 | 172 | 132 |
|
|
|
|
|
|
|
|
|
|
|
| 61.8 | 1.299 |
|
|
|
|
| 100 | 212 | 167 |
|
|
|
|
|
|
|
|
|
|
|
| 71.1 | 1.388 |
| NGCL8 | 9000 | 1900 | 70-110 | 55, 56 | 112 | 84 | 400 | 230 | 186 | 155 | 64 | 12 | 3 | 112 | 77 | 47 | 168 | 465 | 80.7 | 3.747 |
|
|
|
|
| 60, 63, 65、70、71、75 | 142 | 107 |
|
|
|
|
|
|
|
|
|
|
|
| 90 | 3.841 |
|
|
|
|
| 80, 85, 90、95 | 172 | 132 |
|
|
|
|
|
|
|
|
|
|
|
| 96.5 | 3.939 |
|
|
|
|
| 100, 110 | 212 | 167 |
|
|
|
|
|
|
|
|
|
|
|
| 108 | 4.072 |
| NGCL9 | 14000 | 1500 | 80-130 | 60, 63, 65、70、71、75 | 142 | 107 | 500 | 256 | 212 | 180 | 71 | 13 | 3 | 119 | 80 | 47 | 210 | 561 | 128 | 9.427 |
|
|
|
|
| 80, 85, 90、95 | 172 | 132 |
|
|
|
|
|
|
|
|
|
|
|
| 138 | 9.605 |
|
|
|
|
| 100, 110、120、125 | 212 | 167 |
|
|
|
|
|
|
|
|
|
|
|
| 151 | 9.847 |
|
|
|
|
| 130 | 252 | 202 |
|
|
|
|
|
|
|
|
|
|
|
| 167 | 10.109 |
