Wholesale RSK-CPL Odolný membránový kotúčový typ spojky z hliníkovej zliatiny kompenzuje uhlové a axiálne odchýlky

Domov / Produkty / Servospojky / Membránové spojky / RSK-CPL Odolný membránový kotúčový typ spojky z hliníkovej zliatiny kompenzuje uhlové a axiálne odchýlky

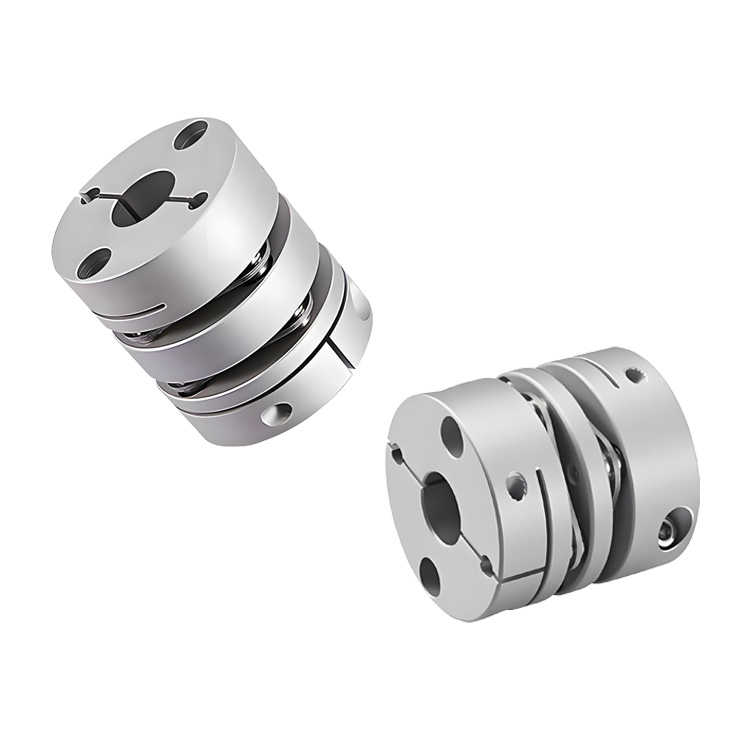

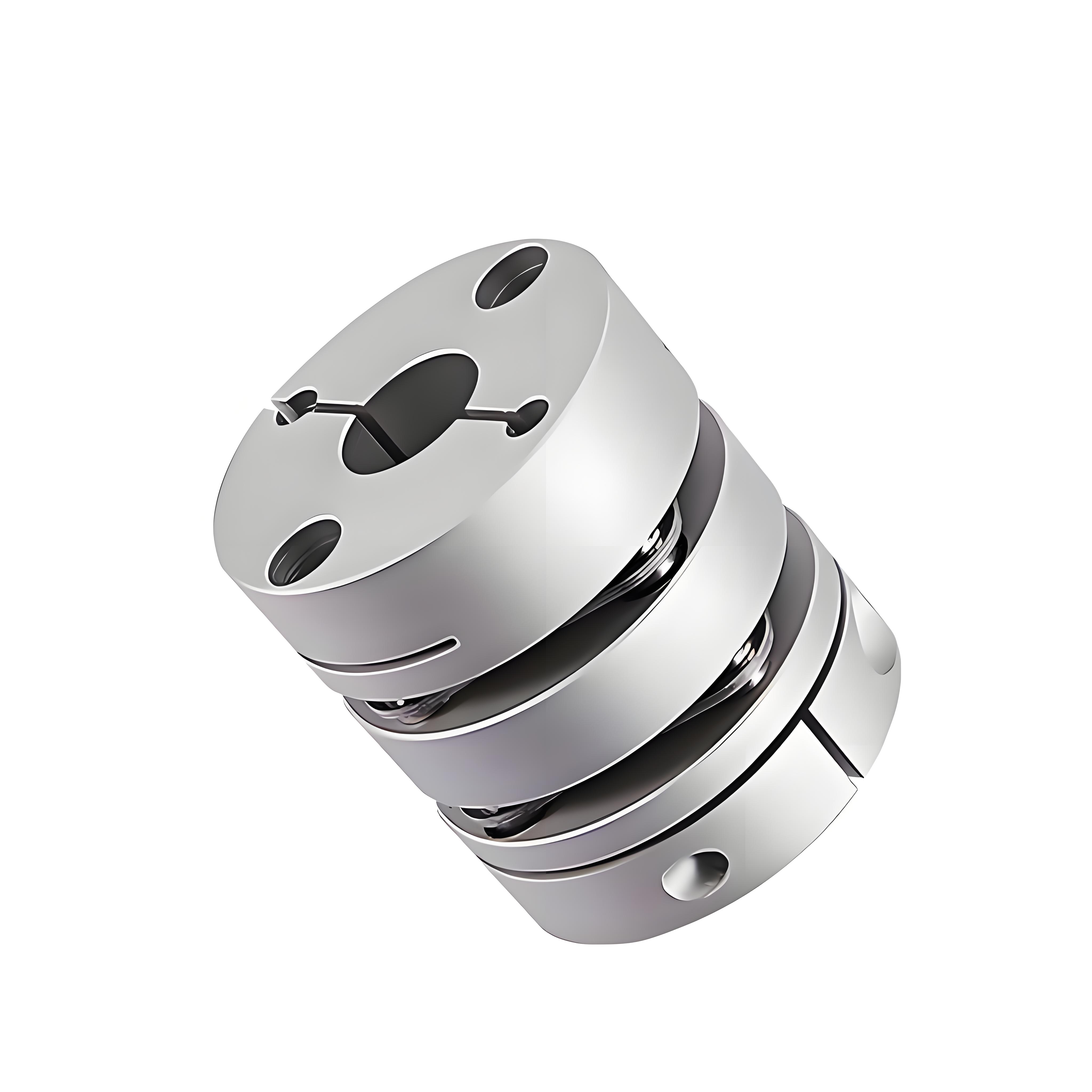

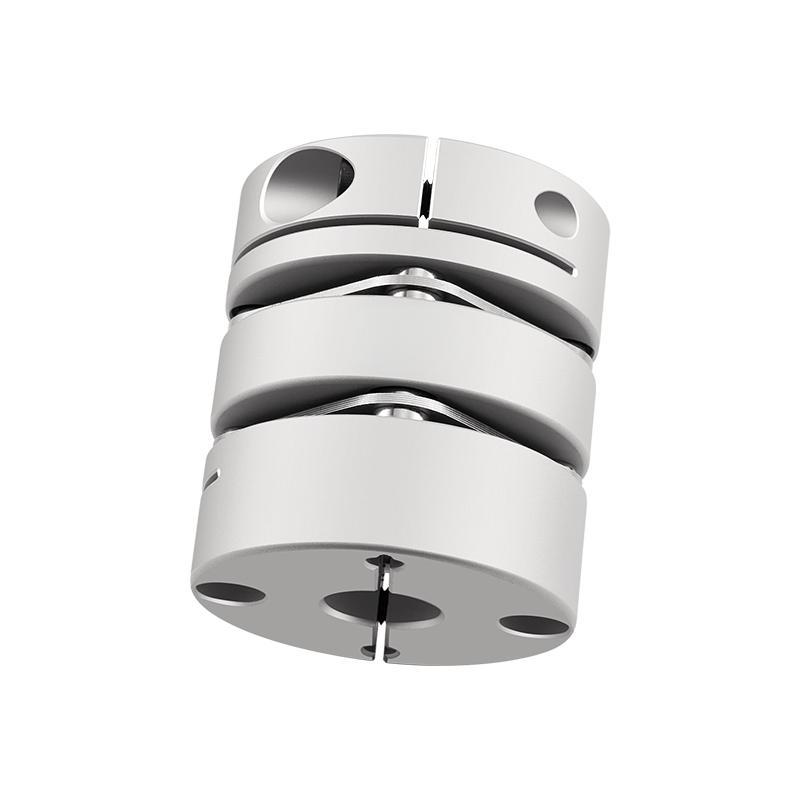

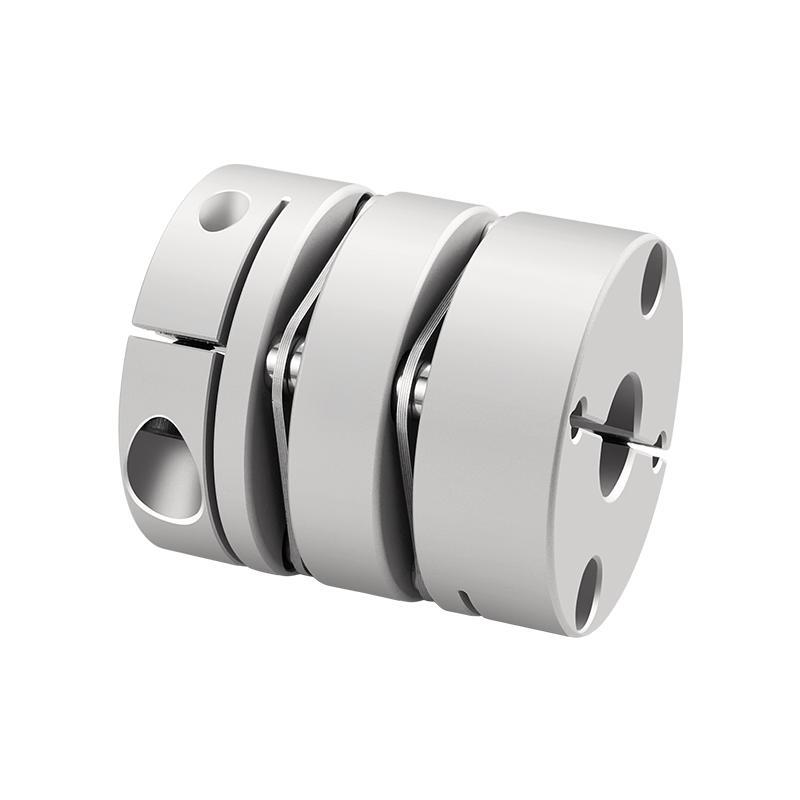

RSK-CPL Odolný membránový kotúčový typ spojky z hliníkovej zliatiny kompenzuje uhlové a axiálne odchýlky

RSK-CPL Odolný membránový kotúčový typ spojky z hliníkovej zliatiny kompenzuje uhlové a axiálne odchýlky

Kontaktujte nás
  • Špecifikácia
  • Popíšte
Špecifikácia

>Objímka hriadeľa je vyrobená z vysoko pevnej hliníkovej zliatiny

>Membrána je vyrobená z nehrdzavejúcej ocele 304

> Vysoká tuhosť krútiaceho momentu, môže presne riadiť otáčanie hriadeľa a môže byť ovládaná s vysokou presnosťou

>Spojenie hriadeľa a manžety hriadeľa bez medzery je špeciálne navrhnuté pre servomotory a krokové motory

> Ultra nízka zotrvačnosť, vysoká citlivosť, vhodná pre vysokorýchlostnú prevádzku.

>Charakteristiky otáčania v smere a proti smeru hodinových ručičiek sú úplne rovnaké.
>Membrána z ušľachtilej ocele vyrovnáva uhlové a axiálne odchýlky

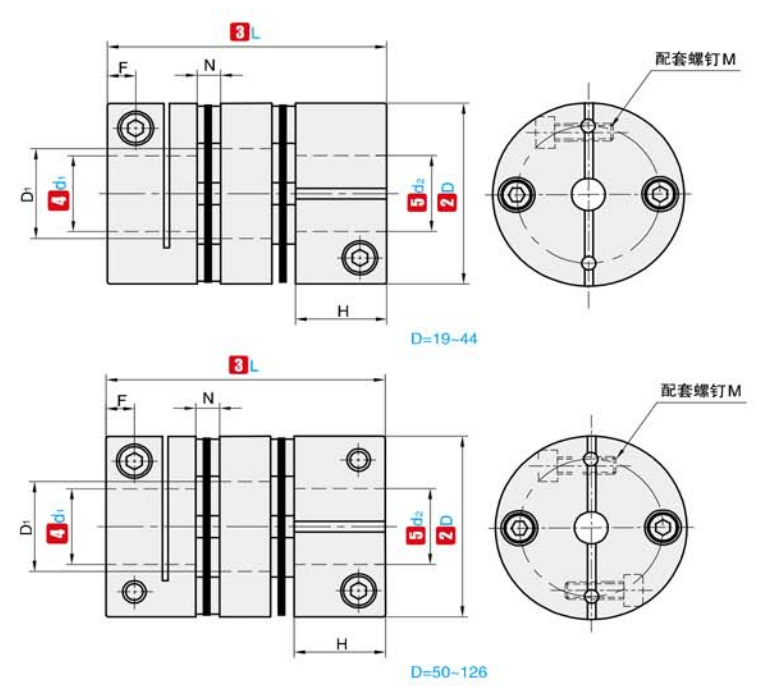

①NIE. ②D ③L ④d₁ ⑤d₂ Voliteľný rozsah E D1 N F H M Uťahovací moment skrutky
(N·m)
RSK-CPL 19 27 3 4 5 6 6,35 7 8 5.2 9 1.8 3.3 9.1 M2.5 0.8
26 35 5 6 6,35 7 8 9 9,25 10 11 12  14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12  14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

①NIE. ②D ③L Menovitý krútiaci moment
(N ·m) 		Prípustná excentricita
(mm) 		Prípustné vychýlenie
(°) 		Prípustná axiálna odchýlka
(mm) 		Povolená rýchlosť
(ot./min.) 		Statická reverzná tuhosť
(N ·m/rad) 		Moment zotrvačnosti Hmotnosť
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0,18 10000 700 9,6 × 10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0,3 10000 1850 3,0 × 10⁻⁶ 37
32 41 2 0.17 1.5 ±0,36 10000 2850 7,6 × 10⁻⁶ 67
34 45 3 0.17 1.5 ±0,36 10000 4050 9,0 × 10⁻ 6 77
39 50 6 0.22 1.5 ±0,45 10000 9000 3,8 × 10⁻⁵ 118
44 50 9 0.22 1.5 ±0,54 10000 10000 3,8 × 10⁻ 5 144
56 64 25 0.27 1.5 ±0,72 10000 25000 1,6 × 10⁻ 4 318
68 75 60 0.31 1.5 ±0,8 9000 35000 2,0 × 10⁻ 4 492
82 98 80 0.55 1.5 ±0,8 8000 70000 2,5 × 10⁻ 4 1013
