Name: RSK Serpentine Spring Grid Coupling shell typu axiálnej inštalácie
Rating: 5 (99 reviews)

Špecifikácia

Je to jednoduchá a cenovo výhodná spojka pre aplikácie s vysokým krútiacim momentom

Odolnosť proti nárazu, tlmenie vibrácií a prispôsobivosť rôznym zaťaženiam poskytujú zvýšenú ochranu zariadenia

Rýchla inštalácia a odstránenie šetrí čas a námahu

Ultra dlhá životnosť

Jednoduchá konštrukcia a ľahká údržba

Nízke požiadavky na inštaláciu a široká škála dizajnov

Požiadavka na presnosť inštalácie pre spojky s vlnitými pružinovými mriežkami je nižšia ako pre všeobecné spojky

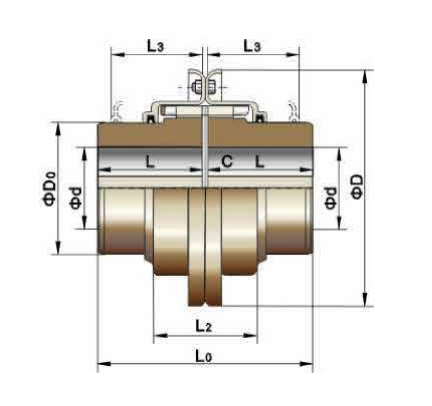

Model	Menovitý krútiaci moment/Tn N. M	Povolená rýchlosť/N ot./min	Maximálny otvor na nápravu L mm	Axiálna dĺžka L mm	Dĺžka L0 mm	L2 mm	D mm	D0 mm	Rozperka C mm	Hmotnosť (bez otvoru) kg	Olejová náplň kg
6020T	52	6000	28	50	103	48	46	112	3	1.95	0.027
6030T	149	6000	35	50	103	48	46	122	3	2.59	0.041
6040T	249	6000	42	55	113	51	45	130	3	3.36	0.054
6050T	435	6000	50	65	133	61	55	149	3	5.45	0.068
6060T	684	6050	56	75	153	64	59	163	3	7.26	0.086

6070T	994	5500	65	80	163	67	62	174	3	10.44	0.113
6080T	2050	4750	80	95	193	89	84	200	3	17.70	0.172
6090T	3730	4000	95	105	213	96	91	233	3	25.42	0.254
6100T	6280	3250	110	125	255	120	114	268	6	42.22	0.426
6110T	9320	3000	120	135	275	125	119	287	6	54.45	0.508

6120T	13700	2700	140	155	316	148	142	320	6	81.27	0.735
6130T	19900	2400	170	175	356	150	144	379	6	122.58	0.908
6140T	28600	2200	200	190	386	156	150	411	6	180.24	1.135
6150T	39800	2000	215	200	406	216	210	476	6	230.18	1.952
6160T	55900	1750	240	215	436	130	124	533	6	321.43	2.815

6170 T	74600	1225	280	230	466	240	234	584	6	448.10	3.496

Popis

Je to jednoduchá a cenovo výhodná spojka pre aplikácie s vysokým krútiacim momentom.

Hadovitá pružinová mriežková spojka Jiangsu RSK kombinuje vysoký krútiaci moment ozubených spojok s flexibilitou elastických spojok, čo z nej robí jednoduchšiu a ideálnejšiu možnosť medzi strednými až ťažkými spojkami. Jeho konštrukcia s rýchlou demontážou úplne eliminuje problémy s inštaláciou a demontážou a ponúka ekonomickejšie a spoľahlivejšie riešenie spojky.

Odolnosť proti nárazu, tlmenie vibrácií a prispôsobivosť rôznym zaťaženiam poskytujú zvýšenú ochranu zariadenia.

Ozubené plochy serpentínovej pružinovej mriežkovej spojky RSK sú zložené z viacerých zakrivených plôch, ktoré umožňujú, aby sa kontaktná plocha menila podľa zmien zaťaženia. Táto konštrukcia umožňuje spojke lepšie odolávať nárazom a premenlivým zaťaženiam, čím sa zaisťuje väčšia bezpečnosť pri spúšťaní alebo pri nerovnomernom zaťažení. Okrem toho pružný prevod pružiny absorbuje značné množstvo vibračných síl. Jeho tlmiaci účinok znižuje nárazové vibrácie o viac ako 36%, čo z neho robí skutočný filter nárazov a vibrácií pre systémy prenosu energie.

Rýchla inštalácia a odstránenie šetrí čas a námahu.

S cieľom riešiť ťažkosti a neefektívnosť pri inštalácii a demontáži spojok, RSK vyvinula úplne novú rýchlospojku. Prijíma kužeľové povrchové rozhranie a využíva niekoľko vysokopevnostných skrutiek na koncovej ploche na pôsobenie sily, čím sa dosahuje efekt roztiahnutia aj spojenia. Tento dizajn umožňuje montáž s vôľou počas inštalácie a zároveň poskytuje výkon lícovaného uloženia, čím sa ušetrí viac ako 70 % času v porovnaní s tradičnými výrobkami s presahom.

Ultra dlhá životnosť.

Kužeľová pružina je vyrobená z vysoko pevnej legovanej ocele a podlieha prísnemu procesu tepelného spracovania, aby sa dosiahla vynikajúca tuhosť a flexibilita. Povrch pružiny je precízne pieskovaný, aby sa stlačila molekulárna štruktúra povrchovej vrstvy, čo má za následok zvýšenú odolnosť proti opotrebovaniu a predĺženú životnosť.

Jednoduchá konštrukcia a ľahká údržba.

Nízke požiadavky na inštaláciu a široká škála dizajnov.

Požiadavka na presnosť inštalácie pre spojky s vlnitými pružinovými mriežkami je nižšia ako pre všeobecné spojky. Pružina sa môže voľne kývať v zubových drážkach polospojkovej objímky, čo umožňuje značné radiálne, uhlové a axiálne odchýlky medzi dvoma hriadeľmi. Pokiaľ tieto odchýlky zostanú v určitom rozsahu, neovplyvnia výkon prenosu energie, nebudú generovať hluk ani ohroziť životnosť.
