Špecifikácia

Kľúčové vlastnosti:

Jednoduchá štruktúra, nízke náklady

Nízke výrobné náklady a cena

Nevyžaduje sa žiadne mazanie, jednoduchá údržba

Má určitú kompenzačnú a tlmiacu schopnosť

Jednoduchá inštalácia

Gumové elastické puzdro môže poskytnúť určitý stupeň elektrickej izolácie

Primárne aplikačné polia:

Spojenie medzi motormi a poháňanými strojmi vo ventilátoroch, čerpadlách a iných všeobecných strojoch (najbežnejšie)

Ľahké dopravníky, miešačky, poľnohospodárska technika

Malé až stredné kompresory, generátorové agregáty

Rôzne ľahké priemyselné stroje, kde cena je citlivým faktorom

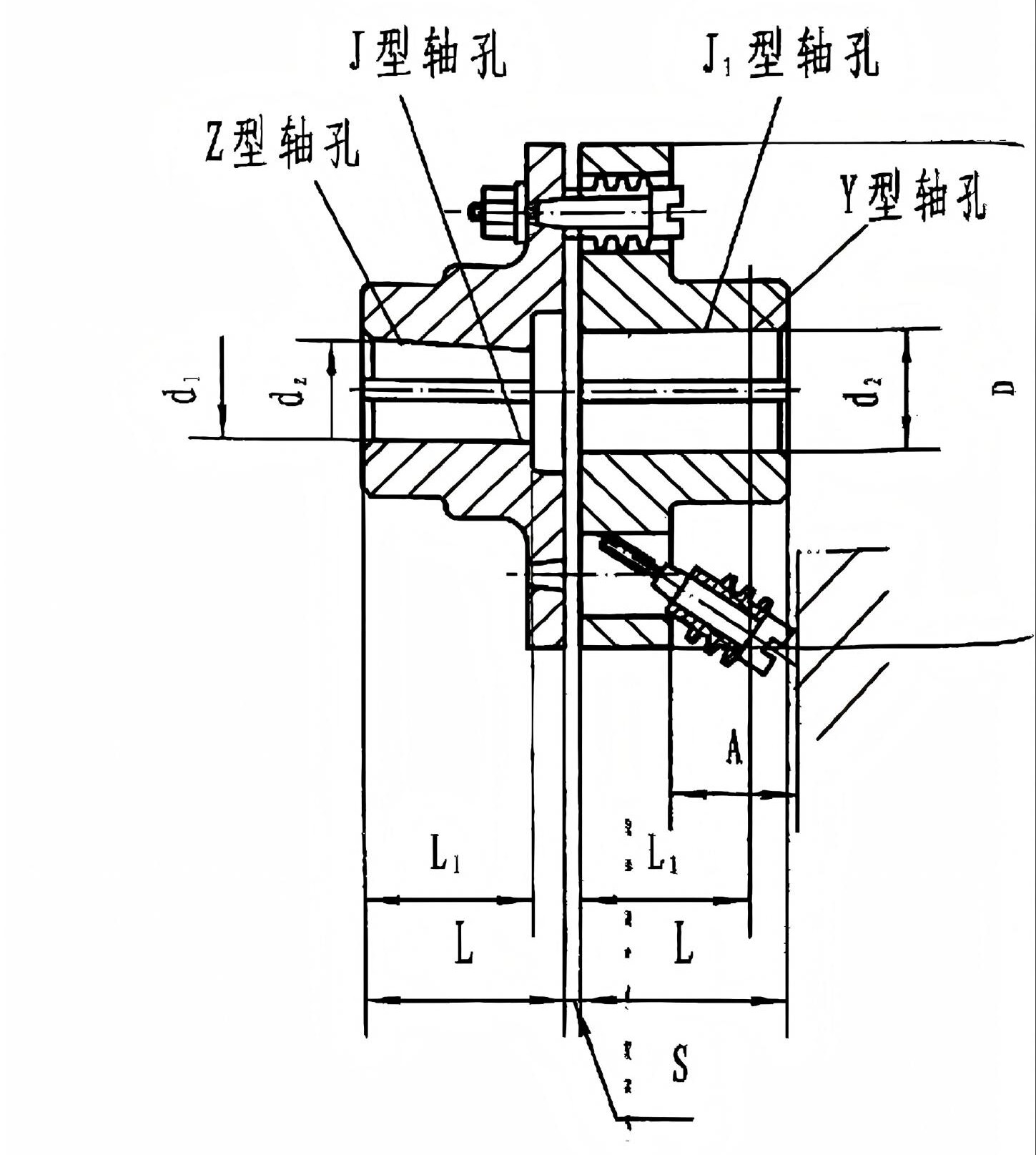

Model	Nominálny krútiaci moment (N·m)	Prípustné rýchlosť otáčania (ot./min.)		Priemer otvoru hriadeľa (mm) d₁、d₂、dz		Dĺžka otvoru hriadeľa (mm)			D	A	S	Prípustné kompenzácie čiastka		hmotnosť (kg)	Okamih Zotrvačnosť (kg.m ² )
						v tvare Y	V tvare J, J, Z					Radiálny (mm)	Uhol smer
		železo	oceľ	železo	oceľ	L	L1	L		(mm)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10, 11	10, 11	25	17	—
				12	12, 14	32	20	—
RSK-LT2	16	5500	7600	12, 14	12, 14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16, 18, 19	42	30	42
RSK-LT3	31.5	4700	6300	16, 18, 19	16, 18, 19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20, 22	52	38	52
RSK-LT4	63	4200	5700	20, 22、24	20, 22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25, 28	62	44	62
RSK-LT5	125	3600	4600	25, 28	25, 28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30, 32	30, 32、35	82	60	82
RSK-LT6	250	3300	3800	30, 35, 38	32, 35, 38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40, 42	112	84	12
RSK-LT7	500	2800	3600	40, 42、45	40, 42、45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45, 48, 50, 55	45, 48, 50, 55、56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60, 63	142	107	142
RSK-LT9	1000	2100	2850	50, 55, 56	50, 55, 56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60, 63	60, 63、65、70、71	142	107	42
RSK-LT10	2000	1700	2300	63, 65, 70, 71, 75	63, 65, 70, 71, 75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80, 85	80, 85、90、95	172	132	172
RSK-LT11	4000	1350	1800	80, 85、90、95	80, 85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100, 110	100, 110	212	167	212
RSK-LT12	8000	1100	1450	100, 110、120、125	100, 110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120, 125	120, 125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130, 140, 150	130, 140, 150	252	202	252
				160	160, 170 $ $	302	242	302

Popíšte

Ide o nekovovú ohybnú spojku, ktorá prenáša krútiaci moment cez čapy a elastické puzdrá.

Jeho základný pracovný princíp využíva kompresnú deformáciu gumových (alebo polyuretánových) elastických puzdier na prenos krútiaceho momentu a využíva ich elasticitu na kompenzáciu nesúosovosti, absorbovanie vibrácií a nárazov. Vďaka svojej jednoduchej konštrukcii je to jedna z najpoužívanejších spojok v oblasti prenosu malého až stredného výkonu a strednej až nízkej rýchlosti, často označovaná ako „štandardná spojka“.

Konštrukcia spojky typu LT je veľmi jednoduchá, pozostáva hlavne z nasledujúcich komponentov:

Dve polovičné spojky: Typicky vyrobené z liatiny (HT200) alebo oceľovej liatiny (ZG270-500), pripomínajúce príruby s prstencom otvorov pre kolíky po obvode.

Elastické puzdro (Bushing): Hlavná zložka. Zvyčajne je vyrobený z gumy alebo polyuretánu, je to valcový tvar s prírubou. Inštaluje sa do otvorov pre kolíky poháňanej polospojky. Čap prechádza cez stredový otvor pružného puzdra, čím flexibilne spája dve polovičné spojky.

Prídržná doska (voliteľná): Používa sa na axiálne zaistenie elastických puzdier a zabránenie ich vypadnutiu.

Výkon konštrukcie:

V dôsledku medzery medzi elastickým puzdrom a kruhovým otvorom na prírube polovičnej spojky, ako aj deformáciou elastického puzdra, má spojka určitý stupeň kompenzácie relatívneho posunutia a tlmenia nárazov.

Kľúčové vlastnosti:

Jednoduchá štruktúra, nízke náklady

Málo dielov, vyspelý výrobný proces, veľmi nízke výrobné náklady a cena, ponúka vynikajúcu hospodárnosť.

Nevyžaduje sa žiadne mazanie, jednoduchá údržba

Neobsahuje žiadne trecie páry s relatívnym kĺzaním, nevyžaduje pridávanie oleja ani maziva, kvalifikuje sa ako bezúdržbová spojka (vyžaduje len pravidelnú kontrolu).

Má určitú kompenzačnú a tlmiacu schopnosť

Jednoduchá inštalácia

Gumové elastické puzdro môže poskytnúť určitý stupeň elektrickej izolácie

Primárne aplikačné polia:

Typ LT je klasická „všeobecná ekonomická“ spojka vhodná pre nenáročné aplikácie s nízkymi požiadavkami na presnosť prenosu a dynamický výkon, mierny výkon a relatívne čisté prostredie, ako napríklad:

Spojenia medzi motormi a poháňanými strojmi vo ventilátoroch, čerpadlách a iných všeobecných strojoch (najbežnejšie).

Ľahké dopravníky, miešačky, poľnohospodárske stroje.

Malé až stredné kompresory, súpravy generátorov.

Rôzne ľahké priemyselné stroje, pri ktorých je cena citlivým faktorom.
