RSK Rýchla montáž a demontáž Serpentine Spring Coupling

Kontaktujte nás

Špecifikácia

Je to jednoduchá a cenovo výhodná spojka pre aplikácie s vysokým krútiacim momentom

Odolnosť proti nárazu, tlmenie vibrácií a prispôsobivosť rôznym zaťaženiam poskytujú zvýšenú ochranu zariadenia

Rýchla inštalácia a odstránenie šetrí čas a námahu

Ultra dlhá životnosť

Jednoduchá konštrukcia a ľahká údržba

Nízke požiadavky na inštaláciu a široká škála dizajnov

Požiadavka na presnosť inštalácie pre hadovité pružinové spojky je nižšia ako pre všeobecné spojky

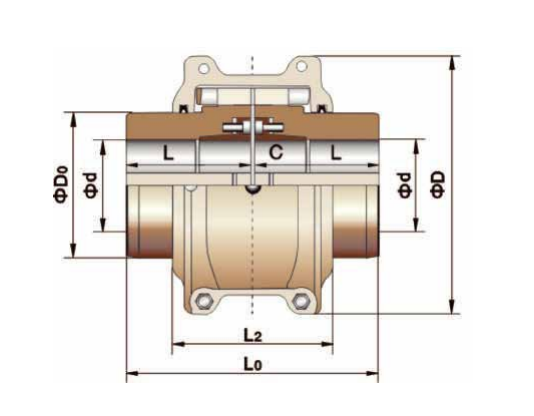

Model	Nominálny krútiaci moment/ Tn N. M	Povolená rýchlosť/N ot./min	Maximálny otvor na nápravu L mm	Axiálna dĺžka L mm	Dĺžka L0 mm	L2 mm	D mm	D0 mm	Priestor C mm	Hmotnosť (bez otvoru) kg	Moment zotrvačnostiI Kg.m ²	Olejová náplň kg
6080T	2050	3600	55	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	66.68	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	85	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	100	135	275	160	270	160.3	5	57.87	0.2700	0.508
6120T	13700	2025	120	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	145	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	160	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	180	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	200	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	230	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	10300	1100	260	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	13700	1050	300	290	586	325	680	437.0	6	868.92	26.100	4.400
6200 T	18600	900	340	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	24900	820	360	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	400	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	420	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	450	450	913	650	1100	647.7	13	3643.37	339.00	33.82

6250T	746000	580	460	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	500	500	1013	760	1260	762.0	13	5123.34	711.00	67.24
6270T	1130000	460	520	540	1100	800	1350	--	20	5832.84	932.00	82.35
6280T	1320000	339	550	550	1120	850	1450	--	20	6635.29	1142.00	101.42

Popis

Je to jednoduchá a cenovo výhodná spojka pre aplikácie s vysokým krútiacim momentom.

Hadovitá pružinová spojka Jiangsu RSK kombinuje vysoký krútiaci moment ozubených spojok s flexibilitou elastických spojok, čo z nej robí jednoduchšiu a ideálnejšiu možnosť medzi strednými až ťažkými spojkami. Jeho konštrukcia s rýchlou demontážou úplne eliminuje problémy s inštaláciou a demontážou a ponúka ekonomickejšie a spoľahlivejšie riešenie spojky.

Odolnosť proti nárazu, tlmenie vibrácií a prispôsobivosť rôznym zaťaženiam poskytujú zvýšenú ochranu zariadenia.

Plochy zubov hadicovej pružinovej spojky RSK sa skladajú z viacerých zakrivených plôch, ktoré umožňujú, aby sa kontaktná plocha menila podľa zmien zaťaženia. Táto konštrukcia umožňuje spojke lepšie odolávať nárazom a premenlivým zaťaženiam, čím sa zaisťuje väčšia bezpečnosť pri spúšťaní alebo pri nerovnomernom zaťažení. Okrem toho pružný prevod pružiny absorbuje značné množstvo vibračných síl. Jeho tlmiaci účinok znižuje nárazové vibrácie o viac ako 36%, čo z neho robí skutočný filter nárazov a vibrácií pre systémy prenosu energie.

Rýchla inštalácia a odstránenie šetrí čas a námahu.

S cieľom riešiť ťažkosti a neefektívnosť pri inštalácii a demontáži spojok, RSK vyvinula úplne novú rýchlospojku. Prijíma kužeľové povrchové rozhranie a využíva niekoľko vysokopevnostných skrutiek na koncovej ploche na pôsobenie sily, čím sa dosahuje efekt roztiahnutia aj spojenia. Tento dizajn umožňuje montáž s vôľou počas inštalácie a zároveň poskytuje výkon lícovaného uloženia, čím sa ušetrí viac ako 70 % času v porovnaní s tradičnými výrobkami s presahom.

Ultra dlhá životnosť.

Kužeľová pružina je vyrobená z vysoko pevnej legovanej ocele a podlieha prísnemu procesu tepelného spracovania, aby sa dosiahla vynikajúca tuhosť a flexibilita. Povrch pružiny je precízne pieskovaný, aby sa stlačila molekulárna štruktúra povrchovej vrstvy, čo má za následok zvýšenú odolnosť proti opotrebovaniu a predĺženú životnosť.

Jednoduchá konštrukcia a ľahká údržba.

Nízke požiadavky na inštaláciu a široká škála dizajnov.

Požiadavka na presnosť inštalácie pre hadovité pružinové spojky je nižšia ako pre všeobecné spojky. Pružina sa môže voľne kývať v zubových drážkach polospojkovej objímky, čo umožňuje značné radiálne, uhlové a axiálne odchýlky medzi dvoma hriadeľmi. Pokiaľ tieto odchýlky zostanú v určitom rozsahu, neovplyvnia výkon prenosu energie, nebudú generovať hluk ani ohroziť životnosť.
