Name: RSK-SWC BH Typ spájkovania so štandardným predlžovacím univerzálnym spojom
Rating: 5 (99 reviews)

Špecifikácia

Kompenzuje veľké uhlové vychýlenie

Kompaktný dizajn s vysokou nosnosťou

Vysoká účinnosť prenosu

Vysoká spoľahlivosť a relatívne jednoduchá údržba

Vhodné do drsného prostredia

V praktických aplikáciách sa na základe veľkosti prenášaného krútiaceho momentu delia na typy pre veľké zaťaženie, stredné zaťaženie, ľahké zaťaženie a malé typy. Vysokovýkonné univerzálne spojky sa bežne používajú v hutníckych strojoch, ťažkých strojoch, ropných strojoch, stavebných strojoch, zdvíhacích a prepravných strojoch atď. Malé univerzálne spojky sa primárne používajú na prenos pohybu, typicky v presných strojoch a riadiacich mechanizmoch.

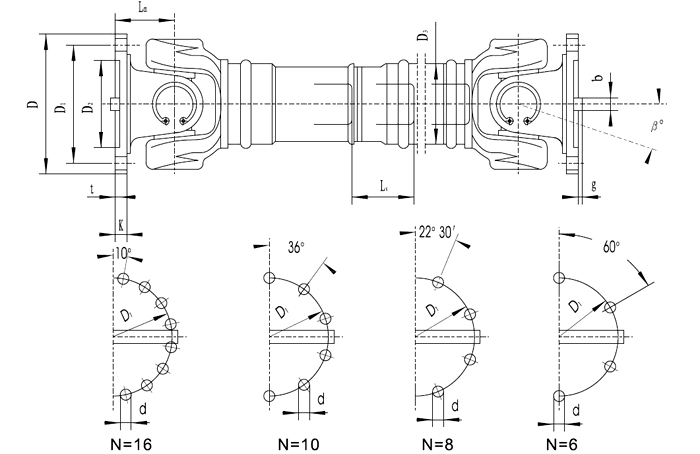

P/N	Taktický priemer D/mm	Nominálny krútiaci moment Tn/kN.m	Krútiaci moment únavy Tf/kN.m	Axiálny posun Ls/mm	Uhlové vychýlenieβ/(。）	Rozmer (mm)				Dynamický moment zotrvačnostiI (kg·m2)			Hmotnosť ( kg)
						Lmin	D3		Lm	Lmin	Nárast každých 100 mm		Lmin	Nárast každých 100 mm
SWC100BH	100	1.25	0.63	≤25	55	390		60		0.0044		0.00019	6.10		0.35
SWC120BH	120	2.5	1.25	≤25	80	485		70		0.0109		0.00044	10.8		0.55
SWC150BH	150	5	2.5	≤25	80	590		89		0.0423		0.00157	24.5		0.85
SWC180BH	180	12.5	6.3	≤25	100	810		114		0.1750		0.0070	70.0		2.5
SWC225BH	225	40	20	≤ 15 $ $	140	920		152		0.5380		0.0234	122		4.9
SWC250BH	250	63	31.5	≤ 15 $ $	140	1035		168		0.9660		0.0277	172		5.3
SWC285BH	285	90	45	≤ 15 $ $	140	1190		194		2.0110		0.0510	263		6.3
SWC315BH	315	125	63	≤ 15 $ $	140	1315		219		3.6050		0.0795	382		8.0
SWC350BH	350	180	90	≤ 15 $ $	150	1410		267		7.0530		0.2219	582		15.0
SWC390BH	390	250	125	≤ 15 $ $	170	1590		267		12.164		0.2219	738		15.0
SWC440BH	440	355	180	≤ 15 $ $	190	1875		325		21.420		0.4744	1190		21.7
SWC490BH	490	500	250	≤ 15 $ $	190	1985		325		32.860		0.4744	1452		21.7
SWC550BH	550	710	355	≤ 15 $ $	240	2300		426		68.920		1.3570	2380		34

Popis

Univerzálna kĺbová spojka (tiež známa ako kardanový kĺb, Hookov kĺb alebo U-kĺb) je základným komponentom široko používaným v mechanických pohonných systémoch. Jeho primárnou funkciou je spojiť dva hriadele, ktorých osi nie sú kolineárne, a prenášať medzi nimi krútiaci moment a rotačný pohyb. Princíp činnosti je založený na guľovom spojovacom mechanizme, ktorý umožňuje spojeným hriadeľom zvierať určitý uhol (zvyčajne do 15°-20°) v rovine a kompenzuje menšie axiálne, radiálne a uhlové vychýlenie.

Typická jednoduchá univerzálna spojka pozostáva hlavne z nasledujúcich komponentov:

Strmeň (Hnací strmeň a poháňaný strmeň): Konce vidlice v tvare U alebo strmeňa sú pripevnené k hriadeľom.

Krížový hriadeľ/pavúk (krížový): Základný komponent so štyrmi čapmi usporiadanými do kríža.

Ihlové valčekové ložiská / klzné ložiská: Inštalujú sa medzi čapy krížového hriadeľa a vývrty strmeňa, aby sa znížilo trenie a opotrebovanie.

Ložiskový uzáver / poistný krúžok (poistný krúžok): Používa sa na zaistenie a utesnenie ložísk, čím bráni demontáži.

Aby sa prekonalo vlastné kolísanie rýchlosti jedného kĺbu, inžinierska prax bežne používa usporiadanie "dvojitého univerzálneho kĺbu" v sérii. Toto nastavenie sa musí riadiť inštalačným pravidlom, že "uhly vstupného a výstupného hriadeľa vzhľadom na medzihriadeľ sú rovnaké a strmene na oboch koncoch medziľahlého hriadeľa ležia v rovnakej rovine", aby sa dosiahol prenos konštantnej rýchlosti.

Kompenzuje veľké uhlové vychýlenie:

Jeho najvýraznejšia výhoda. Jediný kĺb môže pojať relatívne veľký pracovný uhol (zvyčajne 15°-25°, až 35° pri špeciálnych konštrukciách), vďaka čomu je ideálny pre spojovacie hriadele s významnými chybami inštalácie alebo tie, ktoré sú počas prevádzky vystavené relatívnemu pohybu.

Kompaktný dizajn s vysokou nosnosťou:

Relatívne jednoduchá, no robustná konštrukcia, často kovaná z vysokopevnostnej legovanej ocele. Schopný prenášať veľmi vysoký krútiaci moment, vhodný pre ťažké stroje (napr. valcovne, lode, banské zariadenia).

Vysoká účinnosť prenosu:

S ihlovými ložiskami je strata trením minimálna a dosahuje účinnosť 98% - 99,9%.

Vysoká spoľahlivosť a relatívne jednoduchá údržba:

Robustný a odolný s dlhou životnosťou pri správnom namazaní. Poruchy sa zvyčajne prejavujú ako opotrebovanie krížového hriadeľa alebo ložísk, ktoré sa dajú relatívne jednoducho vymeniť.

Vhodné pre drsné prostredie:

Môže pracovať v prašnom, vlhkom prostredí alebo v prostredí s teplotnými výkyvmi, ak je vybavený ochrannými krytmi alebo tesneniami.

Primárne aplikačné polia:

Automobilový priemysel: Systémy hnacích hriadeľov, spájajúce prevodovku s hnacou nápravou.

Hutnícke stroje: Pohonné mechanizmy pre valcovne, rovnacie stroje.

Stavebné stroje: Miesta vyžadujúce prenos sily pod veľkým uhlom v žeriavoch, rýpadlách, autách na čerpadlá betónu atď.

Papierenské stroje, námorný priemysel, ťažké ťažobné stroje: Zariadenie, ktoré prenáša vysoký krútiaci moment a zahŕňa nesúososť hriadeľa.
