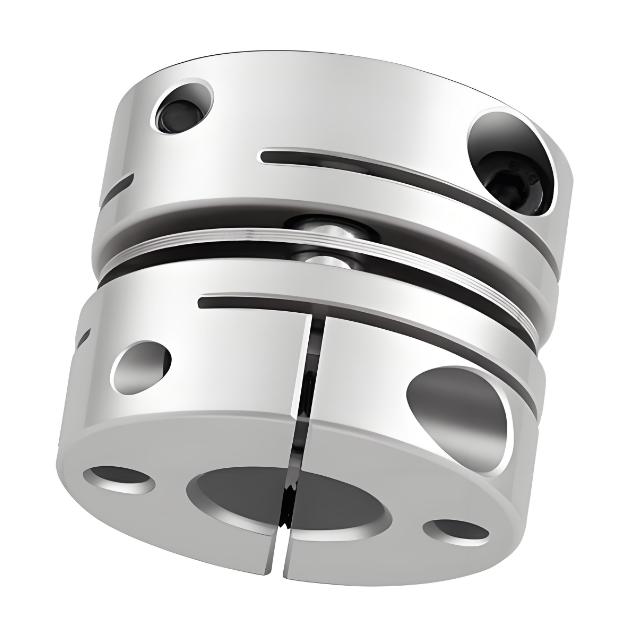

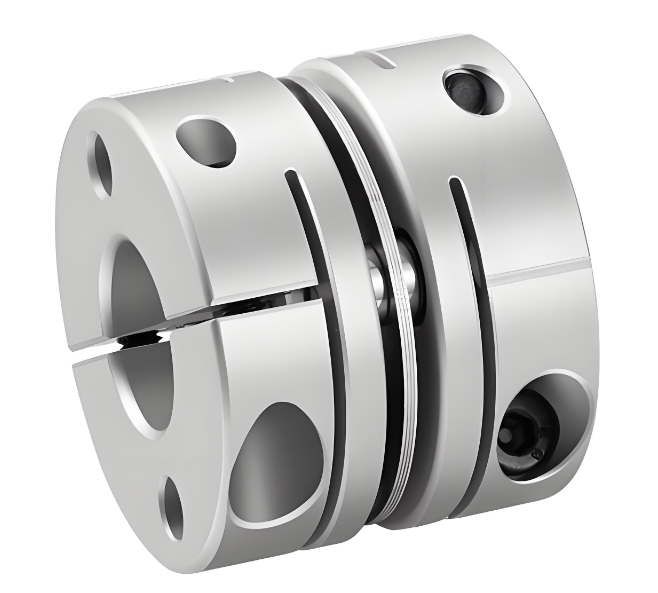

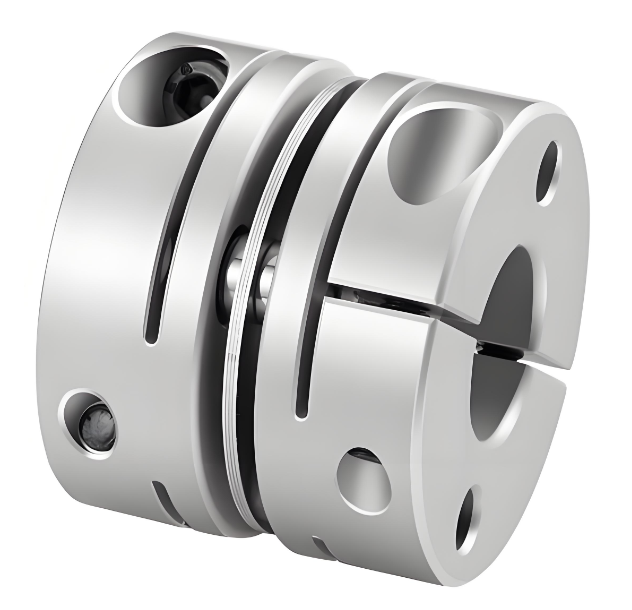

RSK-CPSN Továreň predáva typ upínania s kruhovou jednomembránovou spojkou z hliníkovej zliatiny

RSK-CPSN Továreň predáva typ upínania s kruhovou jednomembránovou spojkou z hliníkovej zliatiny

Kontaktujte nás
  • Špecifikácia
  • Popíšte
Špecifikácia

> Objímka hriadeľa je vyrobená z vysoko pevnej hliníkovej zliatiny

> Membrána je vyrobená z nehrdzavejúcej ocele 304

> Vysoká tuhosť krútiaceho momentu, môže presne riadiť otáčanie hriadeľa, môže vykonávať vysoko presné ovládanie

> Navrhnuté špeciálne pre servo, krokový motor

> Spojenie hriadeľa a puzdra hriadeľa bez medzery je vhodné pre otáčanie dopredu a dozadu

> Nízka zotrvačnosť, vhodná pre vysokorýchlostnú prevádzku

>Typ utiahnutia upínacej skrutky

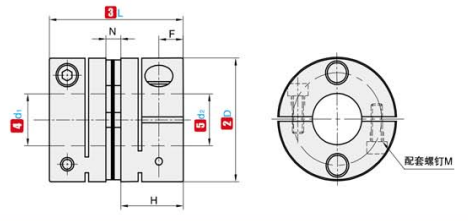

①NIE. ②D ③L ④d₁  ⑤d₂ Voliteľný rozsah N F H M Uťahovací moment skrutky
(N ·m)
RSK-CPSN 19 20 3 4 5 6 6,35 7 8 1.8 3.3 9.1 M2.5 0.8
25 24 3 4 5 6 6,35 7 8 9 9.525 10 11 12 2.6 3.9 10.7 M3 1.2
32 29 3 4 5 6 6,35 7 8 9 9.525 10 11 12 12.7 14 15 16 3.5 4.5 12.75 M4 2.5
40 33 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 4.5 5 14.25 M4 2.5
50 42 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 24 4.5 5 18.75 M4 2.5

①NIE. ②D ③L Menovitý krútiaci moment
(N ·m) 		Prípustná excentricita
(mm) 		Prípustné vychýlenie
(°) 		Prípustná axiálna odchýlka
(mm) 		Povolená rýchlosť
(ot./min.) 		Statická reverzná tuhosť
(N ·m/rad) 		Moment zotrvačnosti
(kg ·m²) 		Hmotnosť
(g)
RSK-CPSN 19 20 1 0.02 1 ±0,10 15000 600 2,9 x 10⁻⁷ 13
25 24 2 0.02 1 ±0,20 15000 1300 1,1 x 10⁻⁶ 25
32 29 2.5 0.02 1 ±0,30 10000 2500 4,0 x 10⁻⁶ 57
40 33 3.5 0.02 1 ±0,30 10000 4600 9,8 x 10⁻⁶ 86
50 42 9 0.02 1 ±0,30 10000 6000 1,6 x 10⁻⁵ 130
