Name: Nylonová spojka s vnútorným kruhovým bubnom RSK-TGL vynikajúca absorpcia nárazov
Rating: 5 (99 reviews)

Špecifikácia

Nylonová spojka ozubeného kolesa s vnútorným ozubeným vencom RSK-TGL je ľahká a nízkohlučná spojovacia súčasť prevodovky. Jeho hlavnou črtou je použitie vysokopevnostného nylonového materiálu na vytvorenie vnútorného krúžku ozubeného kolesa, ktorý je v zábere s vonkajším puzdrom ozubeného kolesa v tvare bubna. Ponúka vynikajúce tlmenie nárazov, tlmenie vibrácií a elektrické izolačné vlastnosti, vďaka čomu je vhodný pre aplikácie s presnou prevodovkou s malými až strednými požiadavkami na krútiaci moment, kde je potrebné potláčanie vibrácií a ochrana pred elektrickou koróziou.

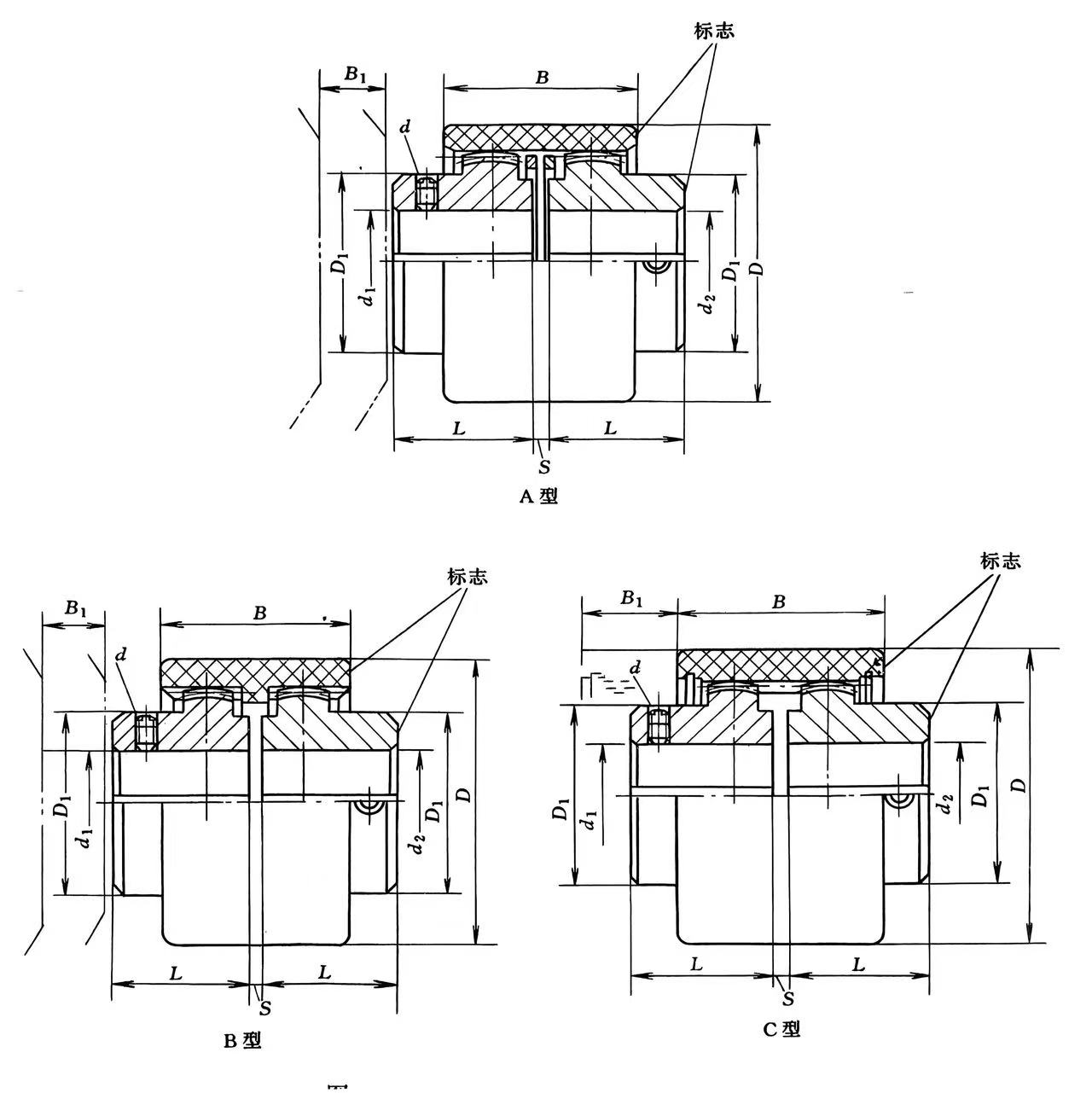

Model	Nominálny krútiaci moment /N·m	Prípustná rotácia Rýchlosť [n]	Priemer otvoru hriadeľa	Otvor hriadeľa Dĺžka L	D			B				S	d	Hmotnosť		Moment zotrvačnosti I
					V tvare A, B	V tvare písmena C		V tvare A, B	V tvare písmena C	V tvare A, B	V tvare písmena C
														V tvare písmena A v tvare B	V tvare písmena C	V tvare písmena A v tvare B	V tvare písmena C
TGLA1 TGLB1	10	10000	6, 7	16	40	--	25	38	--	17	--	4	--	0.2	--	0.00003	--
			8, 9	20									M5
			10, 11	22
			12, 14	27
TGLA2 TGLB2	16	9000	8, 9	20	48	--	32	38	--	17	--	4	M5	0.278	--	0.00006	--
			10, 11	22
			12, 14	27
			16, 18, 19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10, 11	22	56	58	36	42	52	19		4	M5	0.482	0.533	0.00012	0.00015
			12, 14	27							24
			16, 18, 19	30
			20, 22, 24	38
TGLA4 TGLB4 TGLC4	45	8000	12, 14	27	66	70	45	46	--	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16, 18, 19	30					56
			20, 22, 24	38
			25, 28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	--	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16, 18, 19	30					58
			20, 22, 24	38
			25, 28	44
			30, 32	60
TGLA6 TGLB6 TGLC6	80	6700	16, 18, 19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20, 22, 24	38
			25, 28	44
			30, 32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20, 22, 24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25, 28	44
			30, 32、35、38	60
			40, 42	84
TGLA8 TGLB8 TGLC8	140	5600	22, 24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25, 28	44
			30, 32、35、38	60
			40, 42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25, 28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30, 32、35、38	60
			40, 42、45、48、 50, 55, 56	84
			60, 63, 65, 70	107
TGLA10 TGLB10 TGLC10	710	3150	30, 32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40, 42、45、48、 50, 55, 56	84
			60, 63, 65, 70、 71, 75	107
			80, 85	132
TGLA11 TGLB11 TGLC11	1250	3000	40, 42、45、48、 50, 55, 56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100, 110	167
TGLA12 TGLB12 TGLC12	2500	2120	50, 55, 56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100, 110、120、125	167

Popis

Ozubená spojka je mechanický konektor s vysokým krútiacim momentom pre nekolineárne hriadele, ktorý využíva vnútorné/vonkajšie ozubenie v objímkach na prenos energie a zároveň kompenzuje uhlové, radiálne a axiálne nesúosenie, vďaka čomu je ideálna pre ťažké priemyselné použitie, ako sú oceliarne, čerpadlá a dopravníky, kde je rozhodujúca vysoká hustota výkonu a spoľahlivosť, hoci si vyžaduje správne mazanie a údržbu pre dlhú životnosť.

Ako to funguje

Komponenty: Ku každému hriadeľu sú pripevnené dva náboje (s vonkajšími zubami ozubeného kolesa) spojené objímkami (s vnútornými zubami ozubeného kolesa).

Kompenzácia nesúosovosti: Zuby ozubeného kolesa umožňujú pohyb, ohýbanie, aby zvládli uhlové (zo strany na stranu), radiálne (odsadené) a axiálne (od konca ku koncu) nesúosovosť medzi hriadeľmi.

Prenos krútiaceho momentu: Vysoký povrchový kontakt medzi zubami ozubeného kolesa poskytuje efektívny prenos vysokého krútiaceho momentu s výnimočnou torznou tuhosťou.

Kľúčové vlastnosti a výhody

Vysoký krútiaci moment: Schopný zvládnuť veľmi vysoké krútiace momenty.

Kompaktný: Ponúka vysoký pomer výkonu a hmotnosti, hodí sa do stiesnených priestorov.

Spoľahlivý: Poskytuje dlhú životnosť pri správnom mazaní.

Všestranné: K dispozícii v rôznych konfiguráciách (jednoduchý/dvojitý záber, pevné/flexibilné polovice) pre rôzne potreby.

Aplikácie

Pohony valcov (oceliarsky, papierenský priemysel)

Čerpadlá, ventilátory, dopravníky

Zariadenia na výrobu energie

Údržba

Vyžaduje pravidelné mazanie (mazivo) na ochranu zubov ozubeného kolesa.

Správne zarovnanie počas inštalácie je rozhodujúce pre spoľahlivosť a dlhú životnosť.
