Name: RSK Továrenská Serpentine Spring Grid Coupling pre prenos sily
Rating: 5 (99 reviews)

Špecifikácia

Je to jednoduchá a cenovo výhodná spojka pre aplikácie s vysokým krútiacim momentom

Odolnosť proti nárazu, tlmenie vibrácií a prispôsobivosť rôznym zaťaženiam poskytujú zvýšenú ochranu zariadenia

Rýchla inštalácia a odstránenie šetrí čas a námahu

Ultra dlhá životnosť

Jednoduchá konštrukcia a ľahká údržba

Nízke požiadavky na inštaláciu a široká škála dizajnov

Požiadavka na presnosť inštalácie pre spojky s vlnitými pružinovými mriežkami je nižšia ako pre všeobecné spojky

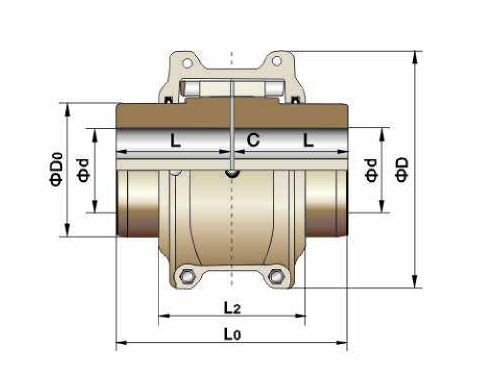

Model	Nominálny krútiaci moment/ Tn N. M	Povolená rýchlosť/N ot./min	Maximálny otvor na nápravu L mm	Axiálna dĺžka L mm	Dĺžka L0 mm	L2 mm	D mm	D0 mm	Priestor C mm	Hmotnosť (bez otvoru) kg	Moment zotrvačnostiI Kg.m2	Olejová náplň kg
6020T	52	4500	28	50	103	65	100	39.7	3	2.00	0.0014	0.027
6030T	149	4500	35	50	103	70	110	49.2	3	2.72	0.0022	0.041
6040T	249	4500	42	55	113	70	115	57.2	3	3.63	0.0033	0.054
6050T	435	4500	50	65	133	80	135	66.7	3	5.87	0.0073	0.068
6060T	684	4350	56	75	153	100	150	76.2	3	8.57	0.0119	0.086

6070T	994	4125	65	80	163	100	160	87.3	3	10.96	0.0185	0.113
6080T	2050	3600	80	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	95	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	110	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	120	135	275	160	270	160.3	5	57.87	0.2700	0.508

6120T	13700	2025	140	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	170	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	200	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	215	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	240	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	280	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	103000	1100	300	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	137000	1050	320	290	586	325	680	437.0	6	868.92	26.100	4.400
6200 T	186000	900	360	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	249000	820	380	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	420	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	450	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	480	450	913	650	1100	647.7	13	3643.37	339.00	33.82
6250T	746000	580	500	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	540	500	1013	760	1260	762.0	13	5123.34	711.00	67.24

6270T	1130000	460	570	540	1100	800	1350	—	20	5832.84	932.00	82.35
6280T	1320000	339	600	550	1120	850	1450	—	20	6635.29	1142.00	101.42

Popis

Je to jednoduchá a cenovo výhodná spojka pre aplikácie s vysokým krútiacim momentom.

Hadovitá pružinová mriežková spojka Jiangsu RSK kombinuje vysoký krútiaci moment ozubených spojok s flexibilitou elastických spojok, čo z nej robí jednoduchšiu a ideálnejšiu možnosť medzi strednými až ťažkými spojkami. Jeho konštrukcia s rýchlou demontážou úplne eliminuje problémy s inštaláciou a demontážou a ponúka ekonomickejšie a spoľahlivejšie riešenie spojky.

Odolnosť proti nárazu, tlmenie vibrácií a prispôsobivosť rôznym zaťaženiam poskytujú zvýšenú ochranu zariadenia.

Ozubené plochy serpentínovej pružinovej mriežkovej spojky RSK sú zložené z viacerých zakrivených plôch, ktoré umožňujú, aby sa kontaktná plocha menila podľa zmien zaťaženia. Táto konštrukcia umožňuje spojke lepšie odolávať nárazom a premenlivým zaťaženiam, čím sa zaisťuje väčšia bezpečnosť pri spúšťaní alebo pri nerovnomernom zaťažení. Okrem toho pružný prevod pružiny absorbuje značné množstvo vibračných síl. Jeho tlmiaci účinok znižuje nárazové vibrácie o viac ako 36%, čo z neho robí skutočný filter nárazov a vibrácií pre systémy prenosu energie.

Rýchla inštalácia a odstránenie šetrí čas a námahu.

S cieľom riešiť ťažkosti a neefektívnosť pri inštalácii a demontáži spojok, RSK vyvinula úplne novú rýchlospojku. Prijíma kužeľové povrchové rozhranie a využíva niekoľko vysokopevnostných skrutiek na koncovej ploche na pôsobenie sily, čím sa dosahuje efekt roztiahnutia aj spojenia. Tento dizajn umožňuje montáž s vôľou počas inštalácie a zároveň poskytuje výkon lícovaného uloženia, čím sa ušetrí viac ako 70 % času v porovnaní s tradičnými výrobkami s presahom.

Ultra dlhá životnosť.

Kužeľová pružina je vyrobená z vysoko pevnej legovanej ocele a podlieha prísnemu procesu tepelného spracovania, aby sa dosiahla vynikajúca tuhosť a flexibilita. Povrch pružiny je precízne pieskovaný, aby sa stlačila molekulárna štruktúra povrchovej vrstvy, čo má za následok zvýšenú odolnosť proti opotrebovaniu a predĺženú životnosť.

Jednoduchá konštrukcia a ľahká údržba.

Nízke požiadavky na inštaláciu a široká škála dizajnov.

Požiadavka na presnosť inštalácie pre spojky s vlnitými pružinovými mriežkami je nižšia ako pre všeobecné spojky. Pružina sa môže voľne kývať v zubových drážkach polospojkovej objímky, čo umožňuje značné radiálne, uhlové a axiálne odchýlky medzi dvoma hriadeľmi. Pokiaľ tieto odchýlky zostanú v určitom rozsahu, neovplyvnia výkon prenosu energie, nebudú generovať hluk ani ohroziť životnosť.
