Špecifikácia

Je to jednoduchá a cenovo výhodná spojka pre aplikácie s vysokým krútiacim momentom

Odolnosť proti nárazu, tlmenie vibrácií a prispôsobivosť rôznym zaťaženiam poskytujú zvýšenú ochranu zariadenia

Rýchla inštalácia a odstránenie šetrí čas a námahu

Ultra dlhá životnosť

Jednoduchá konštrukcia a ľahká údržba

Nízke požiadavky na inštaláciu a široká škála dizajnov

Požiadavka na presnosť inštalácie pre spojky s vlnitými pružinovými mriežkami je nižšia ako pre všeobecné spojky

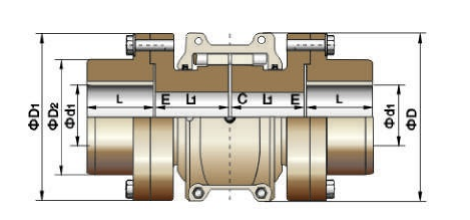

Model	Nominálny krútiaci moment/ Tn N. M	Povolená rýchlosť/N ot./min	Maximálny otvor na nápravu L mm	Axiálna dĺžka L mm	Minimálny priestor L1 mm	Maxim Priestor L1 mm	D mm	D1 mm	D2 mm	Priestor C mm	Priestor E mm	Hmotnosť kg	Olejová náplň kg
6020T	52	3600	35	50	50	102	95	86	52	5	1.2	4.05	0.027
6030T	149	3600	42	50	50	109	105	94	60	5	1.2	5.42	0.041
6040T	249	3600	56	55	55	109	115	112	78	5	1.2	8.52	0.054
6050T	435	3600	65	65	65	109	130	125	85	5	1.2	13.75	0.068
6060T	684	3600	80	75	75	166	150	144	105	5	1.2	20.78	0.086

6070T	994	3600	85	80	80	166	160	152	110	5	1.5	24.85	0.113
6080T	2050	3600	95	95	95	204	190	178	122	5	1.5	41.20	0.172
6090T	3730	3600	110	105	105	204	210	209	142	5	1.5	62.54	0.254
6100T	6280	2440	130	125	125	205	250	250	172	6	2	115.2	0.426
6110T	9320	2250	150	135	135	205	270	276	198	6	2	158.2	0.508

6120T	13700	2025	170	155	155	205	310	319	225	6	2	235.2	0.735
6130T	19900	1800	190	175	175	205	346	346	238	6	2	318.5	0.908
6140 T	28600	1650	210	190	190	205	384	386	268	6	2	415.6	1.135

Popíšte

Je to jednoduchá a cenovo výhodná spojka pre aplikácie s vysokým krútiacim momentom.

Hadovitá pružinová mriežková spojka Jiangsu RSK kombinuje vysoký krútiaci moment ozubených spojok s flexibilitou elastických spojok, čo z nej robí jednoduchšiu a ideálnejšiu možnosť medzi strednými až ťažkými spojkami. Jeho konštrukcia s rýchlou demontážou úplne eliminuje problémy s inštaláciou a demontážou a ponúka ekonomickejšie a spoľahlivejšie riešenie spojky.

Odolnosť proti nárazu, tlmenie vibrácií a prispôsobivosť rôznym zaťaženiam poskytujú zvýšenú ochranu zariadenia.

Ozubené plochy serpentínovej pružinovej mriežkovej spojky RSK sú zložené z viacerých zakrivených plôch, ktoré umožňujú, aby sa kontaktná plocha menila podľa zmien zaťaženia. Táto konštrukcia umožňuje spojke lepšie odolávať nárazom a premenlivým zaťaženiam, čím sa zaisťuje väčšia bezpečnosť pri spúšťaní alebo pri nerovnomernom zaťažení. Okrem toho pružný prevod pružiny absorbuje značné množstvo vibračných síl. Jeho tlmiaci účinok znižuje nárazové vibrácie o viac ako 36%, čo z neho robí skutočný filter nárazov a vibrácií pre systémy prenosu energie.

Rýchla inštalácia a odstránenie šetrí čas a námahu.

S cieľom riešiť ťažkosti a neefektívnosť pri inštalácii a demontáži spojok, RSK vyvinula úplne novú rýchlospojku. Prijíma kužeľové povrchové rozhranie a využíva niekoľko vysokopevnostných skrutiek na koncovej ploche na pôsobenie sily, čím sa dosahuje efekt roztiahnutia aj spojenia. Tento dizajn umožňuje montáž s vôľou počas inštalácie a zároveň poskytuje výkon lícovaného uloženia, čím sa ušetrí viac ako 70 % času v porovnaní s tradičnými výrobkami s presahom.

Ultra dlhá životnosť.

Kužeľová pružina je vyrobená z vysoko pevnej legovanej ocele a podlieha prísnemu procesu tepelného spracovania, aby sa dosiahla vynikajúca tuhosť a flexibilita. Povrch pružiny je precízne pieskovaný, aby sa stlačila molekulárna štruktúra povrchovej vrstvy, čo má za následok zvýšenú odolnosť proti opotrebovaniu a predĺženú životnosť.

Jednoduchá konštrukcia a ľahká údržba.

Nízke požiadavky na inštaláciu a široká škála dizajnov.

Požiadavka na presnosť inštalácie pre spojky s vlnitými pružinovými mriežkami je nižšia ako pre všeobecné spojky. Pružina sa môže voľne kývať v zubových drážkach polospojkovej objímky, čo umožňuje značné radiálne, uhlové a axiálne odchýlky medzi dvoma hriadeľmi. Pokiaľ tieto odchýlky zostanú v určitom rozsahu, neovplyvnia výkon prenosu energie, nebudú generovať hluk ani ohroziť životnosť.
