Špecifikácia

Je to jednoduchá a cenovo výhodná spojka pre aplikácie s vysokým krútiacim momentom

Odolnosť proti nárazu, tlmenie vibrácií a prispôsobivosť rôznym zaťaženiam poskytujú zvýšenú ochranu zariadenia

Rýchla inštalácia a odstránenie šetrí čas a námahu

Ultra dlhá životnosť

Jednoduchá konštrukcia a ľahká údržba

Nízke požiadavky na inštaláciu a široká škála dizajnov

Požiadavka na presnosť inštalácie pre spojky s vlnitými pružinovými mriežkami je nižšia ako pre všeobecné spojky

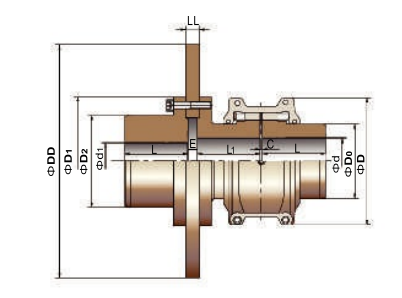

Model	Nominálny krútiaci moment/ Tn N. M	Brzdný moment Tn N.m	Povolená rýchlosť/ N ot./min	Maximálny otvor nápravy/ d1 mm	Maximálny otvor na nápravu d mm	Axiálna dĺžka L mm	Medzi Dĺžka L1 mm	Vonkajšie rozmery brzdovej vaničky DD mm	Šírka brzdového zásobníka LL mm	D mm	D2 mm	Priestor C mm	Priestor E mm	Hmotnosť (bez otvoru, bez disku) kg	Olejová náplň (kg)
6060T	684	230	3690	80	56	75	75	315	30	150	105	3	20	14.4	0.086
6070T	994	330	3500	85	65	80	80	315	30	160	110	3	20	18.3	0.113
6080T	2050	680	3160	95	80	95	95	315	30	190	122	3	20	30.4	0.172
6090T	3730	1240	3060	110	95	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	130	110	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	150	120	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	170	140	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	190	170	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	210	200	190	170	630	30	384	268	6	20	262.3	1.135
6150T	39800	13200	1300	240	215	200	190	710	30	450	298	6	20	335.6	1.952

6160T	55900	18600	1150	265	240	215	200	800	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	310	280	230	210	800	30	570	390	10	20	660.2	3.496
6180T	103000	34300	920	325	300	270	220	900	30	630	430	10	30	910.5	3.768
6190T	137000	45600	890	350	320	290	240	900	30	680	480	10	30	1128	4.400
6200 T	186000	62000	780	390	360	320	260	1000	30	760	530	10	30	1572	5.630

6210T	249000	83000	820	420	380	350	310	1200	30	850	580	13	30	2126	10.53
6220T	336000	112000	650	450	420	390	330	1400	30	930	620	13	30	2785	16.07
6230T	435000	145000	550	490	450	420	380	1800	30	1000	660	13	30	3584	24.06
6240 T	559000	186000	500	520	480	450	420	2200	30	1100	7051	13	30	4735	33.82

Popíšte

Je to jednoduchá a cenovo výhodná spojka pre aplikácie s vysokým krútiacim momentom.

Hadovitá pružinová mriežková spojka Jiangsu RSK kombinuje vysoký krútiaci moment ozubených spojok s flexibilitou elastických spojok, čo z nej robí jednoduchšiu a ideálnejšiu možnosť medzi strednými až ťažkými spojkami. Jeho konštrukcia s rýchlou demontážou úplne eliminuje problémy s inštaláciou a demontážou a ponúka ekonomickejšie a spoľahlivejšie riešenie spojky.

Odolnosť proti nárazu, tlmenie vibrácií a prispôsobivosť rôznym zaťaženiam poskytujú zvýšenú ochranu zariadenia.

Ozubené plochy serpentínovej pružinovej mriežkovej spojky RSK sú zložené z viacerých zakrivených plôch, ktoré umožňujú, aby sa kontaktná plocha menila podľa zmien zaťaženia. Táto konštrukcia umožňuje spojke lepšie odolávať nárazom a premenlivým zaťaženiam, čím sa zaisťuje väčšia bezpečnosť pri spúšťaní alebo pri nerovnomernom zaťažení. Okrem toho pružný prevod pružiny absorbuje značné množstvo vibračných síl. Jeho tlmiaci účinok znižuje nárazové vibrácie o viac ako 36%, čo z neho robí skutočný filter nárazov a vibrácií pre systémy prenosu energie.

Rýchla inštalácia a odstránenie šetrí čas a námahu.

S cieľom riešiť ťažkosti a neefektívnosť pri inštalácii a demontáži spojok, RSK vyvinula úplne novú rýchlospojku. Prijíma kužeľové povrchové rozhranie a využíva niekoľko vysokopevnostných skrutiek na koncovej ploche na pôsobenie sily, čím sa dosahuje efekt roztiahnutia aj spojenia. Tento dizajn umožňuje montáž s vôľou počas inštalácie a zároveň poskytuje výkon lícovaného uloženia, čím sa ušetrí viac ako 70 % času v porovnaní s tradičnými výrobkami s presahom.

Ultra dlhá životnosť.

Kužeľová pružina je vyrobená z vysoko pevnej legovanej ocele a podlieha prísnemu procesu tepelného spracovania, aby sa dosiahla vynikajúca tuhosť a flexibilita. Povrch pružiny je precízne pieskovaný, aby sa stlačila molekulárna štruktúra povrchovej vrstvy, čo má za následok zvýšenú odolnosť proti opotrebovaniu a predĺženú životnosť.

Jednoduchá konštrukcia a ľahká údržba.

Nízke požiadavky na inštaláciu a široká škála dizajnov.

Požiadavka na presnosť inštalácie pre spojky s vlnitými pružinovými mriežkami je nižšia ako pre všeobecné spojky. Pružina sa môže voľne kývať v zubových drážkach polospojkovej objímky, čo umožňuje značné radiálne, uhlové a axiálne odchýlky medzi dvoma hriadeľmi. Pokiaľ tieto odchýlky zostanú v určitom rozsahu, neovplyvnia výkon prenosu energie, nebudú generovať hluk ani ohroziť životnosť.
