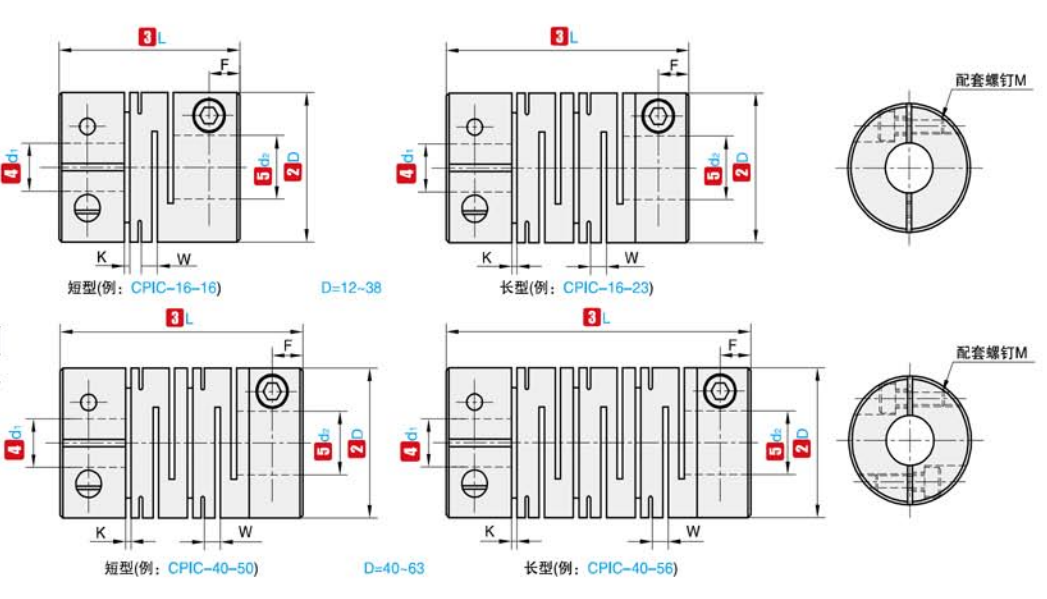

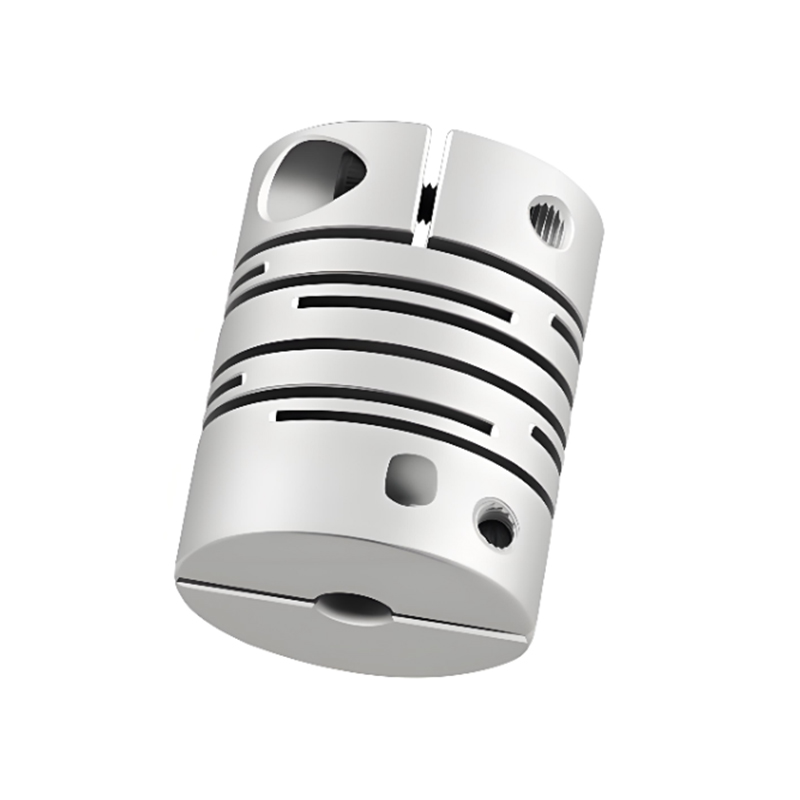

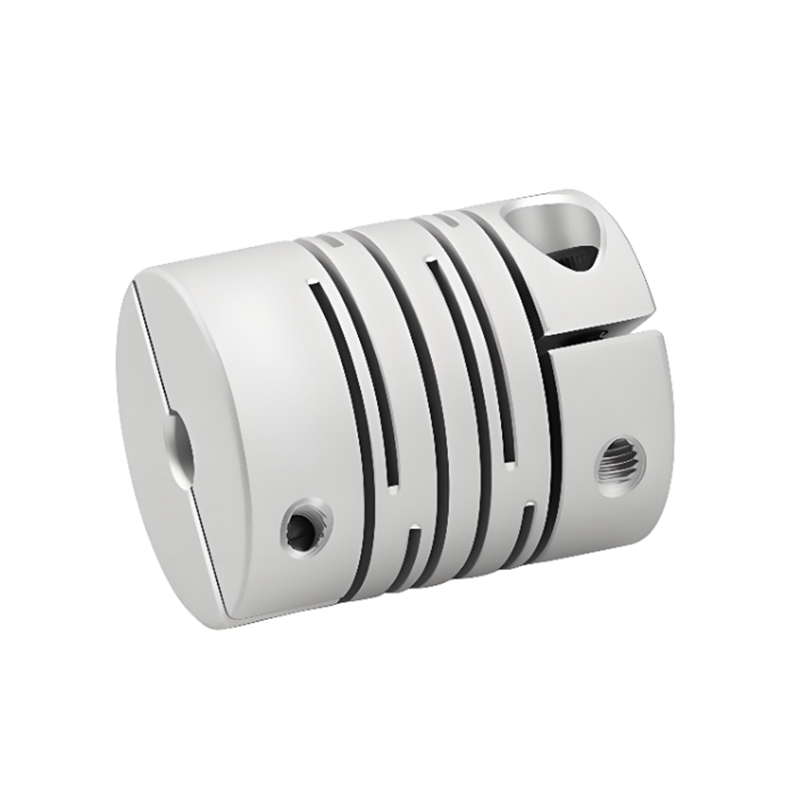

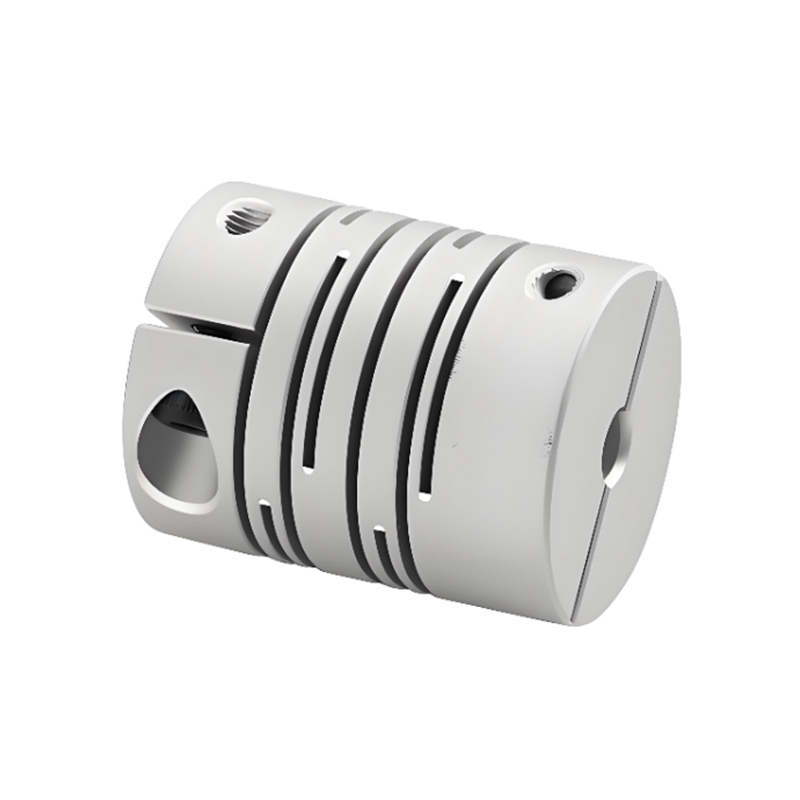

RSK-CPIC Vysokopevnostná hliníková zliatina Typ objímky hriadeľa s paralelným nosníkom

kódové meno

D

L

Štandardný vnútorný priemer (mm)

E

F

H

M

Uťahovací moment (N.m)

RSK-CPIC

12

18.5

2  3  4  5  6

0.55

1.3

2.5

M2.5

0.8

16

18

3  4  5  6 6,35

0.55

1.4

3.18

M2.5

0.8

16

23

3  4  5  6 6,35

0.55

1.4

3.18

M2.5

0.8

20

20

4  5  6  6,35  7  8             10

0.55

1.5

3.75

M2.5

0.8

20

26

4  5  6  6,35  7  8             10

0.55

1.5

3.75

M3

1.2

25

25

5  6  6,35  7  8  9  9,525  10  11  12

0.6

1.7

4.84

M3

1.2

25

31

5  6  6,35  7  8  9  9,525  10  11  12

0.6

1.8

4.46

M3

1.2

32

32

8  9  9 525  10  11  12  12,7  14  15  16

0.8

2.3

5.3

M4

2.5

32

41

8  9  9 525  10  11  12  12,7  14  15  16

0.8

2.3

6.6

M4

2.5

40

56

8             10  11  12  12,7  14  15  16  17  18  19  20

0.8

2.7

8

M5

5

Poznámka: Vnútorné otvory na oboch koncoch spojky je možné ľubovoľne kombinovať s minimálnym a maximálnym vnútorným priemerom. Veľkosti vnútorného priemeru vyznačené v tabuľke sú len orientačné. Zákazníkom požadovaný priemer otvoru je tiež len orientačný. Pre priemer otvoru požadovaný zákazníkom nás prosím kontaktujte.

Kódové meno

D

L

Menovitý krútiaci moment (N.m)

Povoliť odchýlku (mm)

Povoliť naklonenie (∠°)

Povoliť axiálnu odchýlku (mm)

Povoliť RPM

Statická torzná tuhosť (N.m/rad)

Moment zotrvačnosti (N.m)

Hmotnosť (g)

RSK-CPIC

12

18.5

0.5

0.1

1.5

±0,20

10000

32

7,6 x 10 ^-8

4.8

16

18

0.5

0.1

1.5

±0,20

10000

44

2,4 x 10 ^-7

8

16

23

0.5

0.1

1.5

±0,20

9500

44

3,4 x 10 ^-7

9.3

20

20

1

0.1

1.5

±0,20

7600

110

8,8 x 10 ^-6

14

20

26

1

0.1

1.5

±0,20

7600

100

9,1 x 10 ^-6

16.5

25

25

2

0.15

1.5

±0,20

6100

165

2,3 x 10 ^-6

26

25

31

2

0.15

1.5

±0,20

6100

165

2,6 x 10 ^-6

29

32

32

4

0.15

1.5

±0,20

5000

228

8,8 x 10 ^-6

56

32

41

4

0.15

1.5

±0,20

5000

228

9,7 x 10 ^-6

65

40

56

8

0.2

1.5

±0,20

5800

340

3,3 x 10 ^-5

142

Poznámka: Vyššie uvedený zotrvačný moment a technické parametre sú merané štandardom maximálnej clony. Maximálna hodnota menovitého krútiaceho momentu súvisí s trvanlivosťou samotnej spojky. Čím väčší je vonkajší priemer, tým väčšia je sila a čím menší je vonkajší priemer, tým vyššia je povolená rýchlosť.
