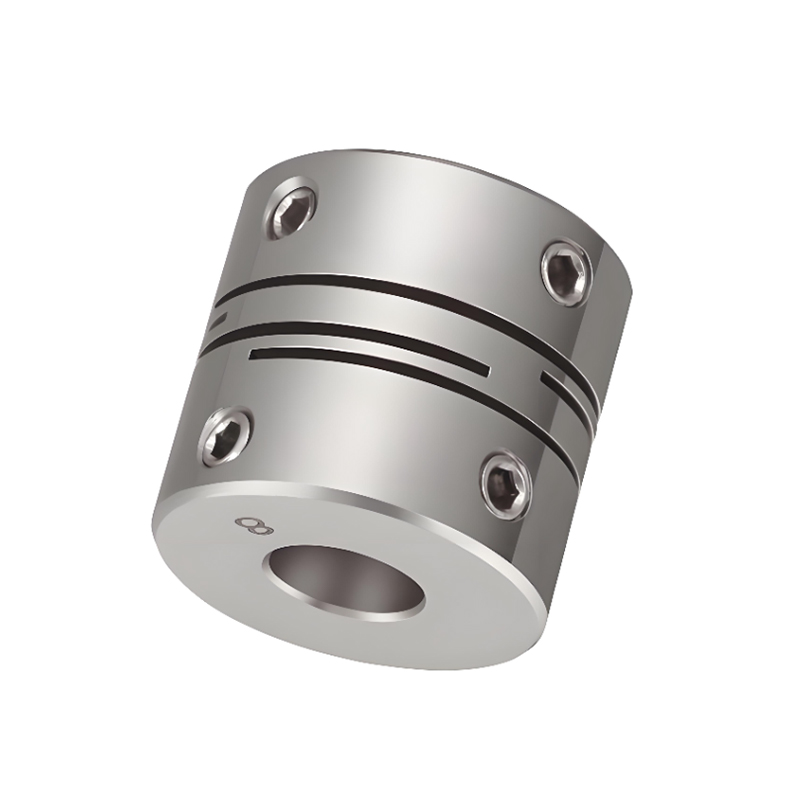

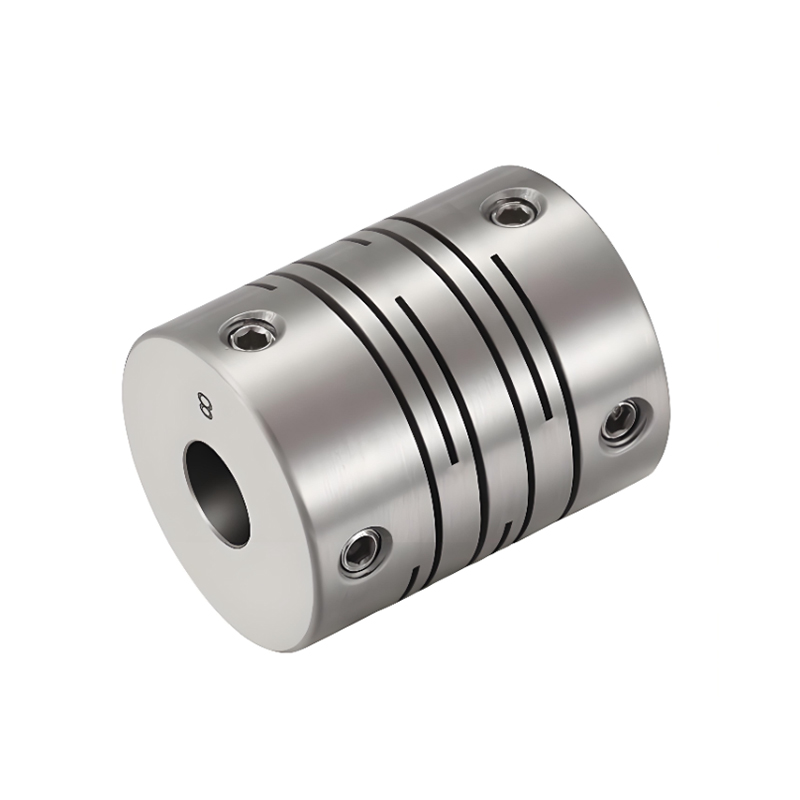

RSK-CPPG Vysokopevnostná nehrdzavejúca oceľ Polohovacia spojka hriadeľa s paralelnou líniou Typ skrutky

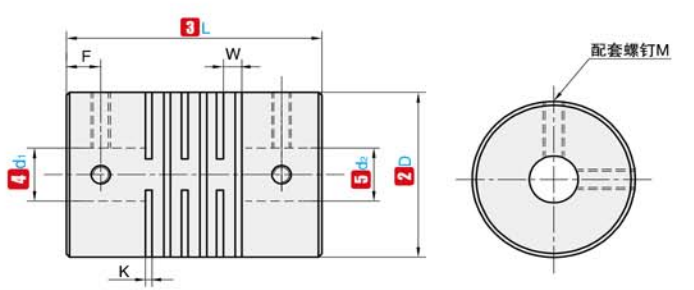

Kódové meno

D

L

Štandardný vnútorný priemer (mm)

K

W

F

M

Uťahovací moment (N.m)

RSK-CPPG

16

17.4

3 4 5 6

0.55

1.18

3.0

M3

0.8

19

20

3 4 5 6  6.35  7  8

0.55

1.18

3.4

M3

0.8

24

25

4  5  6  6,35  7  8  9          10  11

0.55

1.49

3.78

M4

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12  12,7

0.55

1.81

4.5

M5

5

34

35

8  9  9 525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M5

5

39

40

8  9  9 525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

M5

5

44

45

8  9  9 525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

M6

8

Poznámka: Vnútorné otvory na oboch koncoch spojky je možné ľubovoľne kombinovať s minimálnym a maximálnym vnútorným priemerom. Veľkosti vnútorného priemeru vyznačené v tabuľke sú len orientačné. Zákazníkom požadovaný priemer otvoru je tiež len orientačný. Pre priemer otvoru požadovaný zákazníkom nás prosím kontaktujte.

Kódové meno

D

L

Menovitý krútiaci moment (N.m)

Povoliť odchýlku (mm)

Povoliť naklonenie (∠°)

Povoliť axiálnu odchýlku (mm)

Povoliť RPM

Statická torzná tuhosť (N.m/rad)

Moment zotrvačnosti (N.m)

Hmotnosť (g)

RSK-CPPG

16

17.4

2

0.05

0.5

±0,10

24000

200

2,8 x 10 ^-5

25

19

20

4

0.05

0.5

±0,10

24000

270

6,2 x 10 ^-5

40

24

25

6

0.05

0.5

±0,10

24000

790

2,0 x 10 ^-5

75

29

30

8

0.05

0.5

±0,10

24000

1400

5,2 x 10 ^-5

145

34

35

12

0.05

0.5

±0,10

24000

2200

1,1 x 10 ^-4

200

39

40

15

0.05

0.5

±0,10

24000

4100

2,3 x 10 ^-4

250

44

45

23

0.05

0.5

±0,10

24000

5100

4,3 x 10 ^-4

365

Poznámka: Vyššie uvedený zotrvačný moment a technické parametre sú merané štandardom maximálnej clony. Maximálna hodnota menovitého krútiaceho momentu súvisí s trvanlivosťou samotnej spojky. Čím väčší je vonkajší priemer, tým väčšia je sila a čím menší je vonkajší priemer, tým vyššia je povolená rýchlosť.
