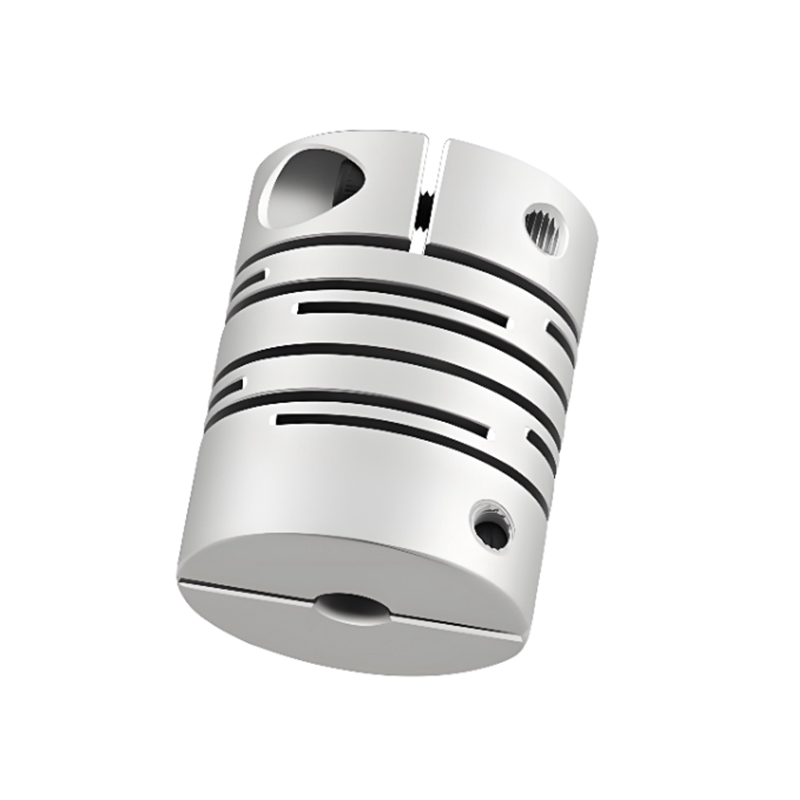

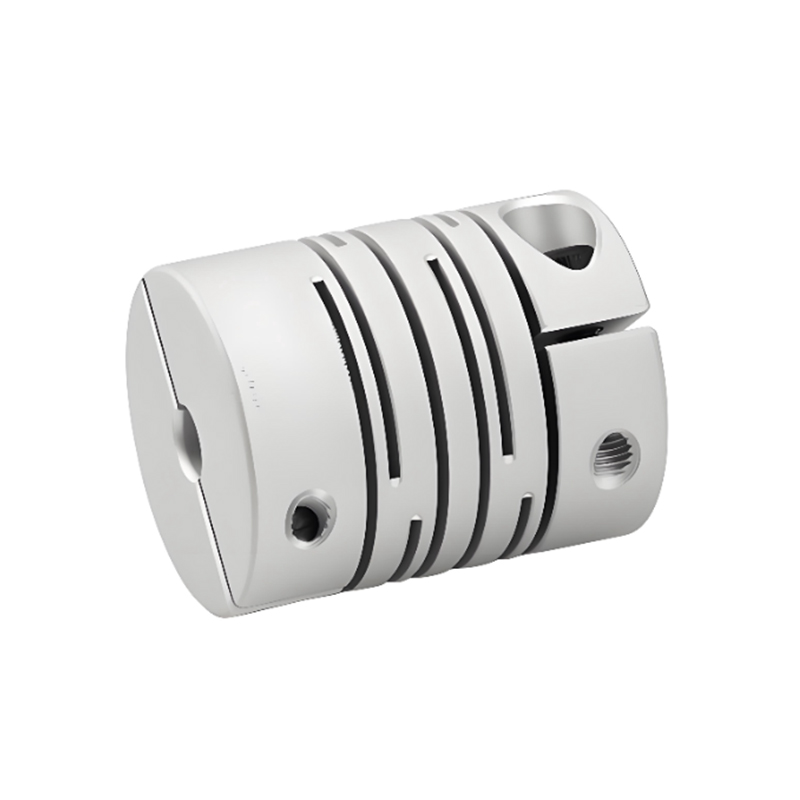

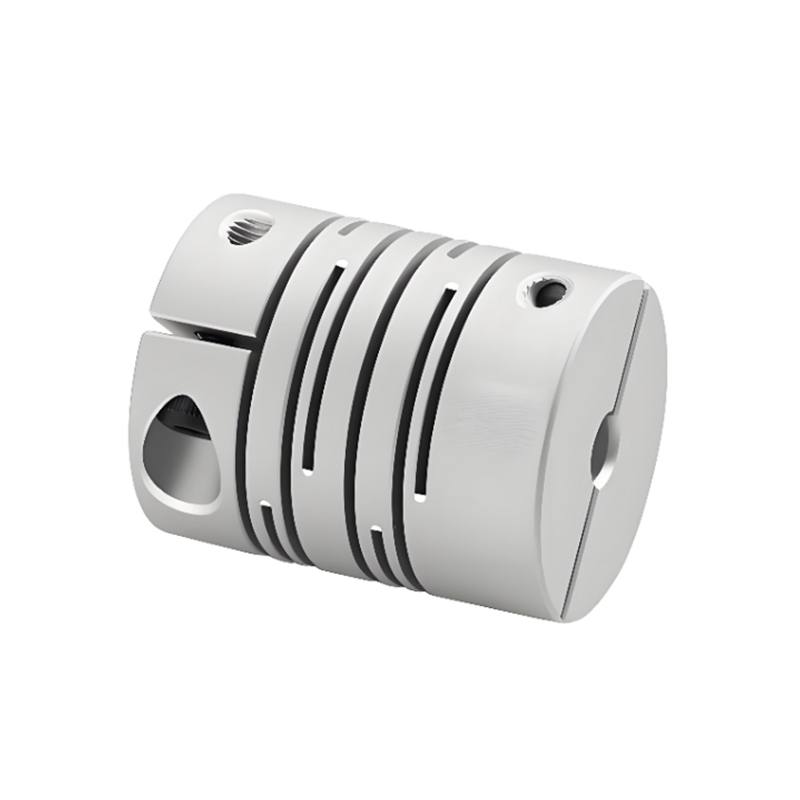

RSK-CPPC Vysokopevnostná hliníková zliatina Typ svorky hriadeľa s paralelným vedením

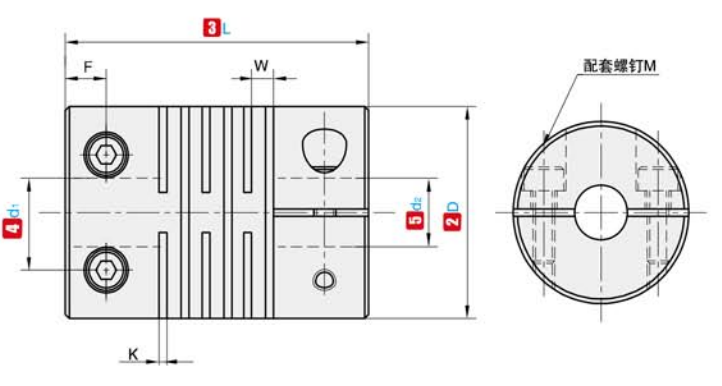

Kódové meno

D

L

Štandardný vnútorný priemer (mm)

K

W

F

M

Uťahovací moment (N.m)

RSK-CPPC

16

17.5

3 4 5 6

0.55

1.18

3.0

M2.5

0.8

19

20

3 4 5 6  6.35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6,35   7  8  9         10

0.55

1.49

3.78

M3

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12

0.55

1.81

4.5

M3

1.2

34

35

8  9  9 525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M3

1.2

Poznámka: Vnútorné otvory na oboch koncoch spojky je možné ľubovoľne kombinovať s minimálnym a maximálnym vnútorným priemerom. Veľkosti vnútorného priemeru vyznačené v tabuľke sú len orientačné. Zákazníkom požadovaný priemer otvoru je tiež len orientačný. Pre priemer otvoru požadovaný zákazníkom nás prosím kontaktujte.

Kódové meno

D

L

Menovitý krútiaci moment (N.m)

Povoliť odchýlku (mm)

Povoliť naklonenie (∠°)

Povoliť axiálnu odchýlku (mm)

Povoliť RPM

Statická torzná tuhosť (N.m/rad)

Moment zotrvačnosti (N.m)

Hmotnosť (g)

RSK-CPPC

16

17.5

0.75

0.05

0.5

±0,10

24000

200

2,8 x 10 ^-7

7

19

20

1.5

0.05

0.5

±0,10

20000

270

6,2 x 10 ^-7

12

24

25

2.2

0.05

0.5

±0,10

16000

790

2,0 x 10 ^-6

23

29

30

3

0.05

0.5

±0,10

13000

1400

5,2 x 10 ^-6

41

34

35

4.5

0.05

0.5

±0,10

11000

2200

1,1 x 10 ^-5

62

Poznámka: Vyššie uvedený zotrvačný moment a technické parametre sú merané štandardom maximálnej clony. Maximálna hodnota menovitého krútiaceho momentu súvisí s trvanlivosťou samotnej spojky. Čím väčší je vonkajší priemer, tým väčšia je sila a čím menší je vonkajší priemer, tým vyššia je povolená rýchlosť.
