Name: Pružná nylonová kolíková spojka RSK-lx na tlmenie vibrácií pohonu
Rating: 5 (99 reviews)

Špecifikácia

Funkcia:

Jednoduchá štruktúra, nákladovo efektívne

Málo dielov, vyspelé výrobné procesy, vďaka čomu je to nákladovo efektívne

Bez mazania, nenáročná na údržbu

Nulová údržba

Dobrý výkon tlmenia vibrácií a tlmenia

Gumové/polyuretánové elastické krúžky účinne absorbujú torzné vibrácie a mierne rázové zaťaženie, čím chránia hnacie zariadenia, ako sú motory a prevodovky

Nylonové kolíky aj gumové krúžky sú izolačné materiály, ktoré môžu prerušiť dráhy prúdu hriadeľa a zabrániť elektrickej erózii ložiska

Ľahký, nízky moment zotrvačnosti

Nízka hustota nylonových kolíkov minimalizuje ich vplyv na charakteristiky štart-stop spojky

Jednoduchá inštalácia

Umiestnenie pomocou čapov umožňuje relatívne uvoľnené požiadavky na zarovnanie inštalácie

Primárne aplikačné polia

Spojenie medzi motormi a poháňanými strojmi vo ventilátoroch, čerpadlách, vzduchových kompresoroch a iných všeobecných zariadeniach na manipuláciu s kvapalinami (najtypickejšie použitie)

Ľahké dopravníky, miešačky, baliace stroje, poľnohospodárska technika

Malé až stredné generátorové agregáty, kompresorové agregáty

Rôzne ľahké priemyselné, chemické stroje, kde sú náklady citlivé a prevádzkové podmienky mierne

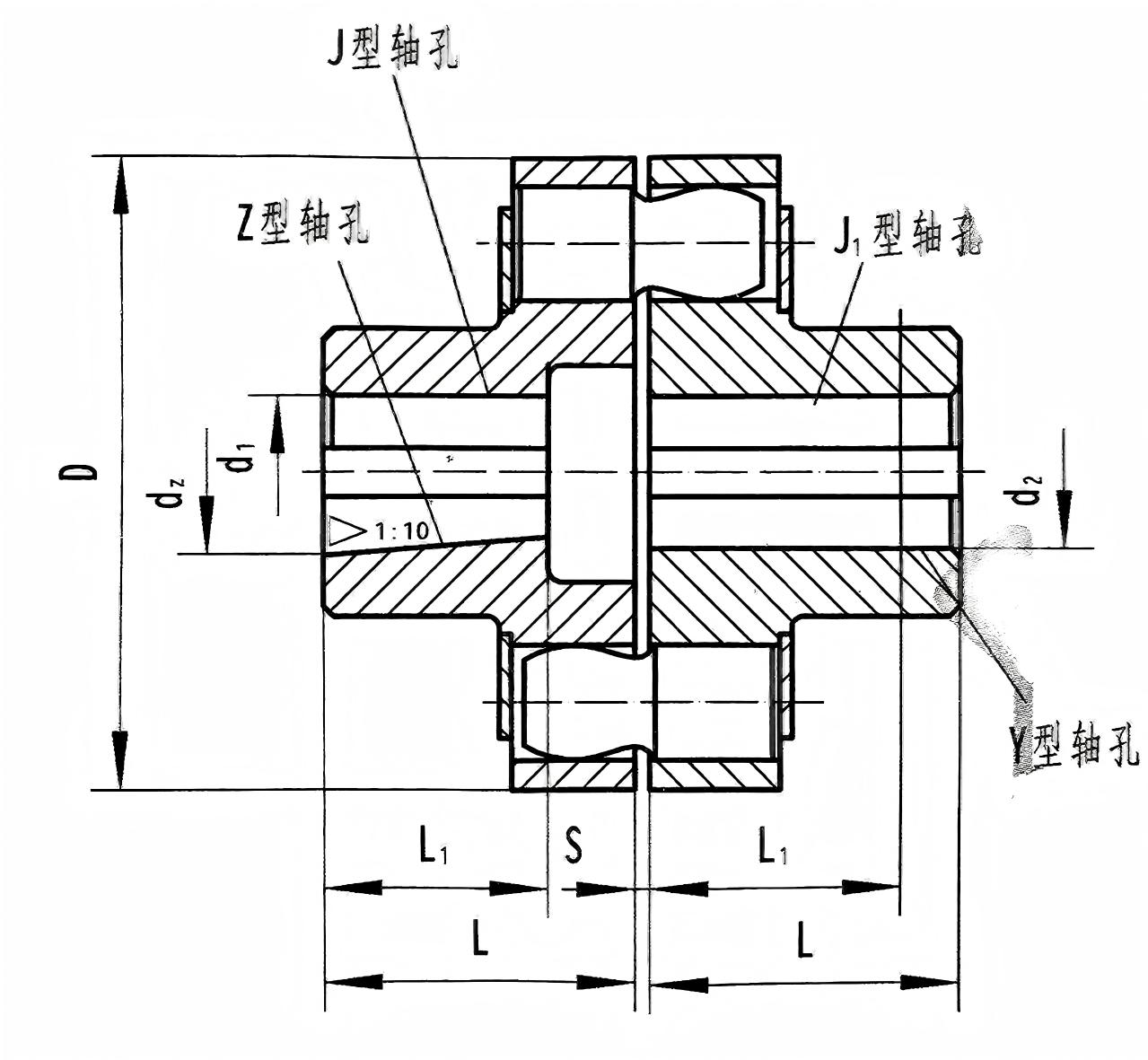

Model	Nominálny Krútiaci moment (N·m)	Prípustné rýchlosť otáčania (ot./min.)	Priemer otvoru hriadeľa (mm) d₁、d₂、 dz、	Dĺžka otvoru hriadeľa (mm)			D	S	Prípustné kompenzácie čiastka			Okamih zotrvačnosť ()	hmotnosť (kg)
				v tvare Y		V tvare J, J₁, Z			Axiálny	Radiálny	Uhol smer
				L	L1	L	mm				。
RSK-LX1	250	8500	12, 14	32	27	32	90	2.5	±0,5	0.15	≤0°30'	0.002	2
			16, 18, 19	42	30	42
			20, 22, 24	52	38	52
RSK-LX2	560	6300	20, 22, 24	52	38	52	120	2.5	±1	0.15	≤0°30'	0.009	5
			25, 28	62	44	62
			30, 32, 35	82	60	82
RSK-LX3	1250	4750	30, 32, 35、38	82	60	82	160	2.5	±2	0.15	≤0°30'	0.026	8
			40, 42, 45, 48	112	84	112
RSK-LX4	2500	3870	40, 42, 45, 48 50, 55, 56	112	84	112	195	3	±1,5	0.15	≤0°30′	0.109	22
			60, 63	142	107	142
RSK-LX5	3150	3450	50, 55, 56	142	107	142	220	3	±1,5	0.15	≤0°30′	0.191	30
			60, 63、65、70、71、75	142	107	142
RSK-LX6	6300	2720	60, 63、65、70 71, 75, 80	142	107	142	280	4	±2	0.20	≤0°30'	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70, 71, 75	142	107	142	320	4	±2	0.20	≤0°30′	1.314	98
			80, 85, 90, 95	172	132	172
			100, 110	212	167	212
RSK-LX8	16000	2120	80, 85, 90, 95	212	167	212	360	5	±1	0.20	≤0°30°	2.023	119
			100, 110、120、125	212	167	212
RSK-LX9	22400	1850	100, 110、120、125	212	167	212	410	5	±2	0.20	≤0°30′	4.386	197
			130, 140	252	202	252
RSK-LX10	35500	1600	110, 120, 125	212	167	212	480	6	±2,5	0.25	≤0°30′	9.760	322
			130, 140、150	252	202	252
			160, 170, 180	302	242	302
RSK-LX11	50000	1400	130, 140、150	252	202	252	540	6	±2,5	0.25	≤0°30'	20.05	520
			160, 170, 180	302	242	302
			190, 200, 220	352	282	352
RSK-LX12	80000	1220	160, 170, 180	302	242	302	630	7	±2,5	0.25	≤0°30'	37.71	714
			190, 200, 220	352	282	352
			240, 250, 260	410	330	-
RSK-LX13	125000	1080	190, 200, 220	352	282	352	710	8	±2	0.25	≤0°30'	71.37	1057
			240, 250, 260	410	330	-
			280, 300	470	380	-
RSK-LX14	180000	950	240, 250, 260	410	330	-	800	8	±3	0.25	≤0°30°	170.6	1956
			280, 300、320	470	380	-
			340	550	450	-

Popis

Základnou charakteristikou typu RSK-lx je: Samotné čapy (nylonové komponenty) slúžia ako primárne nosné prvky pre krútiaci moment, zatiaľ čo elastické krúžky slúžia predovšetkým na odpruženie a kompenzáciu.

Základná štruktúra

Jeho štruktúra je jednoduchá a symetrická a pozostáva predovšetkým z nasledujúcich komponentov:

Dve polovičné spojky: Typicky vyrobené z liatej ocele (ZG270-500) alebo liatiny (HT250). Protiľahlé plochy sú vybavené centrovacími čapmi na zaistenie zarovnania inštalácie a súpravou rovnomerne rozmiestnených valcových otvorov po obvode.

Nylonové kolíky: Vyrobené z vysokopevnostného nylonu Nylon 6 (PA6) alebo MC liateho nylonu, ktorý je známy tým, že je odolný proti opotrebovaniu, samomazný, vysoko pevný a ľahký. Sú hlavnými nosnými komponentmi na prenos krútiaceho momentu.

Elastické krúžky: Zvyčajne vyrobené z neoprénovej gumy alebo polyuretánu. Sú namontované cez čapy a sedia medzi kolíkovými otvormi dvoch polovičných spojok. Ich funkciou je poskytnúť elastickú deformáciu, absorbovať vibrácie a nárazy a umožniť menšie relatívne posunutie.

Prídržné platne a upevňovacie prvky: Vrátane kovových prídržných platní, pružných podložiek, matíc atď., ktoré sa používajú na axiálne zaistenie zostavy čapu a zabránenie uvoľneniu.

Dráha prenosu výkonu: Krútiaci moment → Hnacia polovičná spojka → Nylonové kolíky (v kompresii) → Elastické krúžky (pod šmykovou deformáciou) → Hnaná polovičná spojka.

Výkon konštrukcie:

Na elastické komponenty sa používa nylon, ktorý má vysokú pevnosť a odolnosť proti opotrebovaniu a je vhodný do korozívneho prostredia.

Vonkajší povrch oceľového brzdového kolesa prešiel kalením.

Prevádzková teplota sa pohybuje od -20 ℃ do 70 ℃.

Kľúčové vlastnosti

Jednoduchá štruktúra, nákladovo efektívna:

Málo dielov, vyspelé výrobné procesy, vďaka čomu je jedným z cenovo najefektívnejších typov spojok.

Bez mazania, nízka údržba:

Neobsahuje žiadne kovové trecie páry, nevyžaduje žiadne pridávanie oleja alebo maziva počas prevádzky, dosahuje takmer „nulovú údržbu“, vyžaduje len pravidelnú kontrolu.

Dobrý výkon tlmenia vibrácií a odpruženia:

Gumové/polyuretánové elastické krúžky účinne absorbujú torzné vibrácie a mierne rázové zaťaženie, čím chránia hnacie zariadenia, ako sú motory a prevodovky.

Má určitú schopnosť kompenzácie nesprávneho zarovnania:

Dokáže kompenzovať malé axiálne (spoliehajúce sa na vôľu medzi kolíkmi a otvormi), radiálne a uhlové vychýlenie (typicky uhlové ≤ 0,5°).

Elektrická izolácia:

Nylonové kolíky aj gumené krúžky sú izolačné materiály, ktoré môžu prerušiť dráhy prúdu hriadeľa a zabrániť elektrickej erózii ložiska.

Ľahký, nízky moment zotrvačnosti:

Nízka hustota nylonových kolíkov minimalizuje ich vplyv na charakteristiky štart-stop spojky.

Jednoduchá inštalácia:

Umiestnenie pomocou čapov umožňuje relatívne uvoľnené požiadavky na zarovnanie inštalácie.

Primárne aplikačné polia

Spojenie medzi motormi a poháňanými strojmi vo ventilátoroch, čerpadlách, vzduchových kompresoroch a iných všeobecných zariadeniach na manipuláciu s kvapalinami (najtypickejšie použitie).

Ľahké dopravníky, miešačky, baliace stroje, poľnohospodárska technika.

Malé až stredné generátorové agregáty, kompresorové agregáty.

Rôzne ľahké priemyselné, chemické stroje, kde sú náklady citlivé a prevádzkové podmienky sú mierne. $ $
